- 3
1 Zavrtanj za pričvršćivanje potisne ručke
(2x)
2 Filter za prašinu
3 Posuda za nakupljenu prljavštinu
4 Zadnja zaptivna letvica (na posudi za
prljavštinu)
5 Punjač
(samo KM 75/40 W Bp Pack)
6 Akumulatori
(samo varijanta Bp Pack)
7 Pogonski točkovi
8 Bočna zaptivna letvica
9 Valjak za metenje
10 Prednja zaptivna letvica
11 Zaklopka za grubu prljavštinu
12 Točkić sa pozicionom kočnicom
13 Pričvrsnik bočne metle
14 Bočna metla
15 Bravica poklopca
16 Poklopac uređaja
17 Utikač za punjenje akumulatora
(samo KM 75/40 W Bp)
18 Potisna ručica
19 Poluga za vožnju prema napred
20 Poluga za podizanje i spuštanje
zaklopke za grubu prljavštinu
1 Glavni prekidač
2 Poluga za podizanje i spuštanje bočne
metle
3 Blokirni zavrtanj poklopca filtera za
prašinu
4 Blokirna kuka posude za prljavštinu
5 Čišćenje filtera za prašinu
6 Kapak za mokro/suvo usisavanje
Vađenje ključa

Ključ glavnog prekidača okrenite preko
položaja "0" i izvucite.

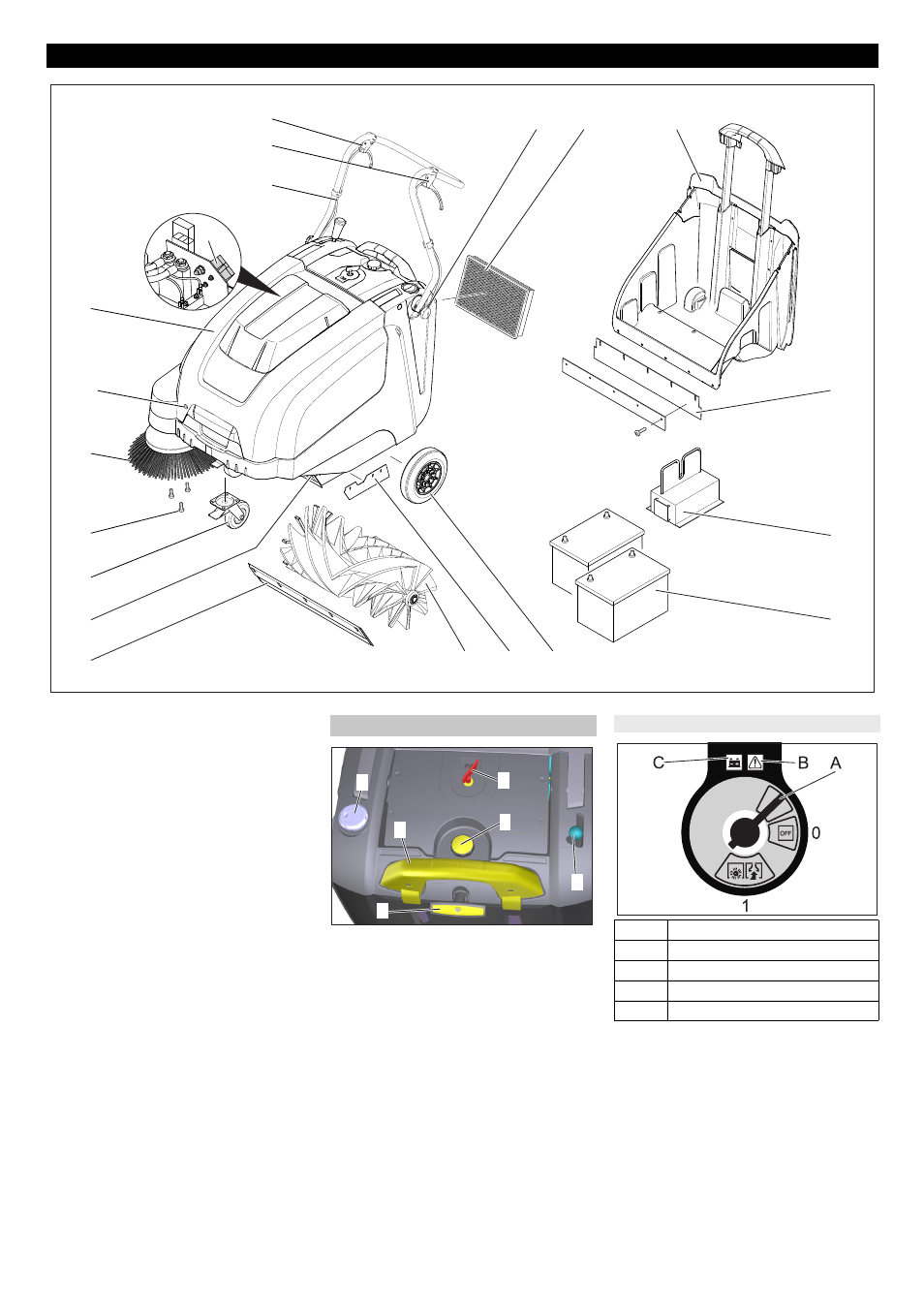

Komandni i funkcioni elementi
17
1 2 3
4
5
6
20
19
18
14
9 8 7 10
11
12
13
16
15
Komandno polje
6 1
3
4
2
5
Glavni prekidač
0/OFF Motor je isključen
1
Motor je uključen
A Vađenje ključa
B Prikaz smetnje
C Prikaz napunjenosti akumulatora
