Page 5: Farbkennzeichnung
-
3
1 Schubbügel
2 Hebel zum Absenken und Anheben der
Grobschmutzklappe
3 Verschluss des Kehrgutbehälters
4 Staubfilter
5 Kehrgutbehälter
6 Antriebsräder
7 Hintere Dichtleiste
8 Kehrwalze
9 Seitliche Dichtleiste
10 Vordere Dichtleiste
11 Grobschmutzklappe
12 Lenkrolle mit Feststellbremse
13 Seitenbesen
14 Haubenverschluss
15 Gerätehaube
16 Filterabreinigung für Staubfilter
17 Schubbügelverriegelung
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Ladekontrollanzeige für Batterien
2 Batterieladebuchse
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Hauptschalter
4 Seitenbesen anheben/absenken
5 Betriebsstundenzähler
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Kehrwalze anheben/absenken
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Schlüssel abziehen:
Schlüssel des Hauptschalters über Stel-
lung „0“ hinaus drehen und abziehen.
–
Bedienelemente für den Reinigungs-
prozess sind gelb.
–
Bedienelemente für die Wartung und
den Service sind hellgrau.

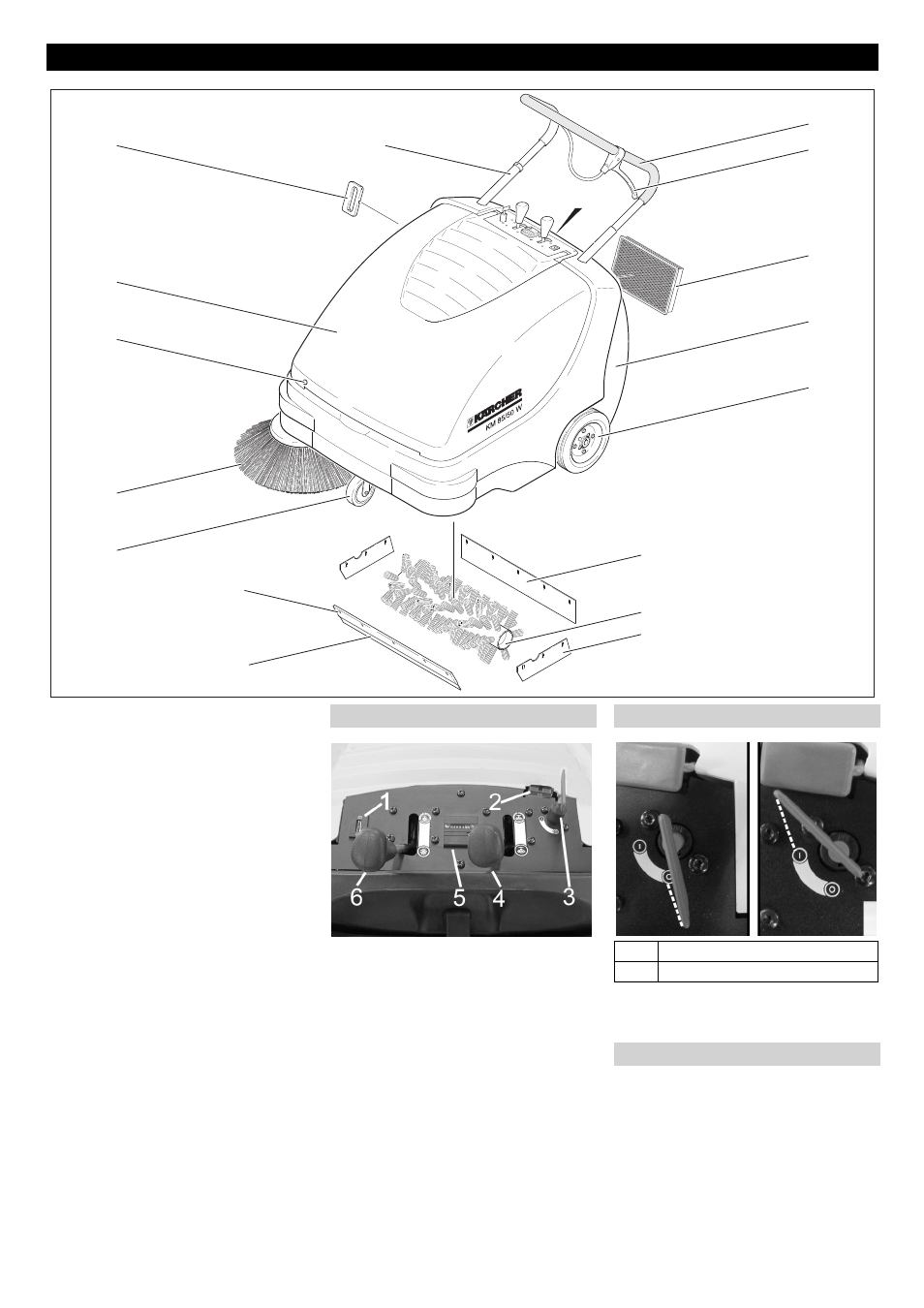

Bedien- und Funktionselemente
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16
17
Bedienfeld
Hauptschalter
0
Motor aus
1
Motor ein
Farbkennzeichnung
5
