Page 236: Farebné označenie
-

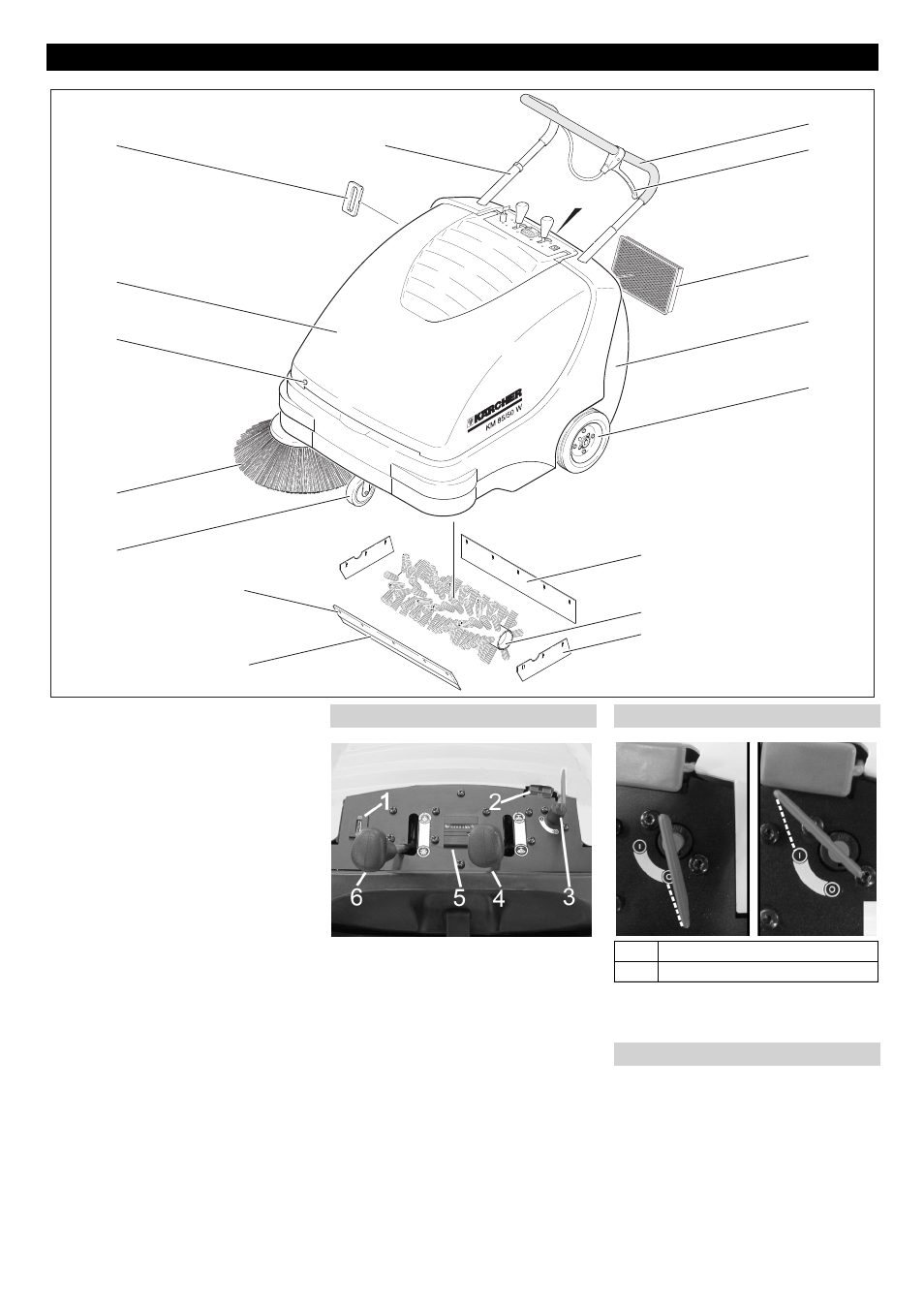

3
1 Posuvná rukoväť
2 Páka na spúšťanie a zdvíhanie klapky
hrubých nečistôt
3 Uzáver nádoby na nečistoty
4 Prachový filter
5 Nádrž na smeti
6 Hnacie kolesá
7 Zadná tesniaca lišta
8 Zametací valec
9 Bočná tesniaca lišta
10 Predná tesniaca lišta
11 Klapka hrubých nečistôt
12 Otočné koliesko s ručnou brzdou
13 Bočná kefa
14 Uzáver krytu
15 Kryt prístroja
16 Čistenie prachového filtra
17 Zablokovanie posuvného ramena
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Ukazovateľ kontroly nabitia batérií
2 Zásuvka nabíjania batérie
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Hlavný vypínač
4 Zdvihnutie alebo spustenie bočnej met-
ly
5 Počítadlo prevádzkových hodín
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Zdvihnutie alebo spustenie zametacie-
ho valca
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Kľúčik vytiahnite:
Kľúčik hlavného vypínača otočte do polohy
„0“ a vytiahnite.
–
Ovládacie prvky pre čistiaci proces sú
žlté.
–
Ovládacie prvky pre údržbu a servis sú
svetlosivé.
Ovládacie a funkčné prvky
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16
17
Ovládací panel
Hlavný vypínač
0
Motor vyp
1
Motor zap
Farebné označenie
236
