1 Archetto di spinta
2 Leva per abbassare e sollevare il por-
tello dello sporco grossolano
3 Chiusura del vano raccolta
4 Filtro della polvere
5 Vano raccolta
6 Ruote motrici
7 Listello di tenuta posteriore
8 Rullospazzola
9 Listello di tenuta laterale
10 Listello di tenuta anteriore
11 Serranda per lo sporco grossolano
12 Ruota pivottante con freno di staziona-
mento
13 Spazzole laterali
14 Chiusura cofano
15 Cofano
16 Pulizia filtro della polvere
17 Chiusura archetto di spinta
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Indicatore di controllo per la ricarica del-
le batterie
2 Scatola ricaricabatterie
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Interruttore principale
4 Sollevamento/abbassamento spazzole
laterali
5 Contatore ore di funzionamento
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Sollevamento/abbassamento rullo-
spazzola
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Togliere la chiave:
Ruotare la chiave dell'interruttore principa-
le sulla posizione „0“ ed estrarla.
–
Gli elementi di comando per il processo
di pulizia sono gialli.
–
Gli elementi di comando per la manu-
tenzione ed il service sono grigio chia-
ro.

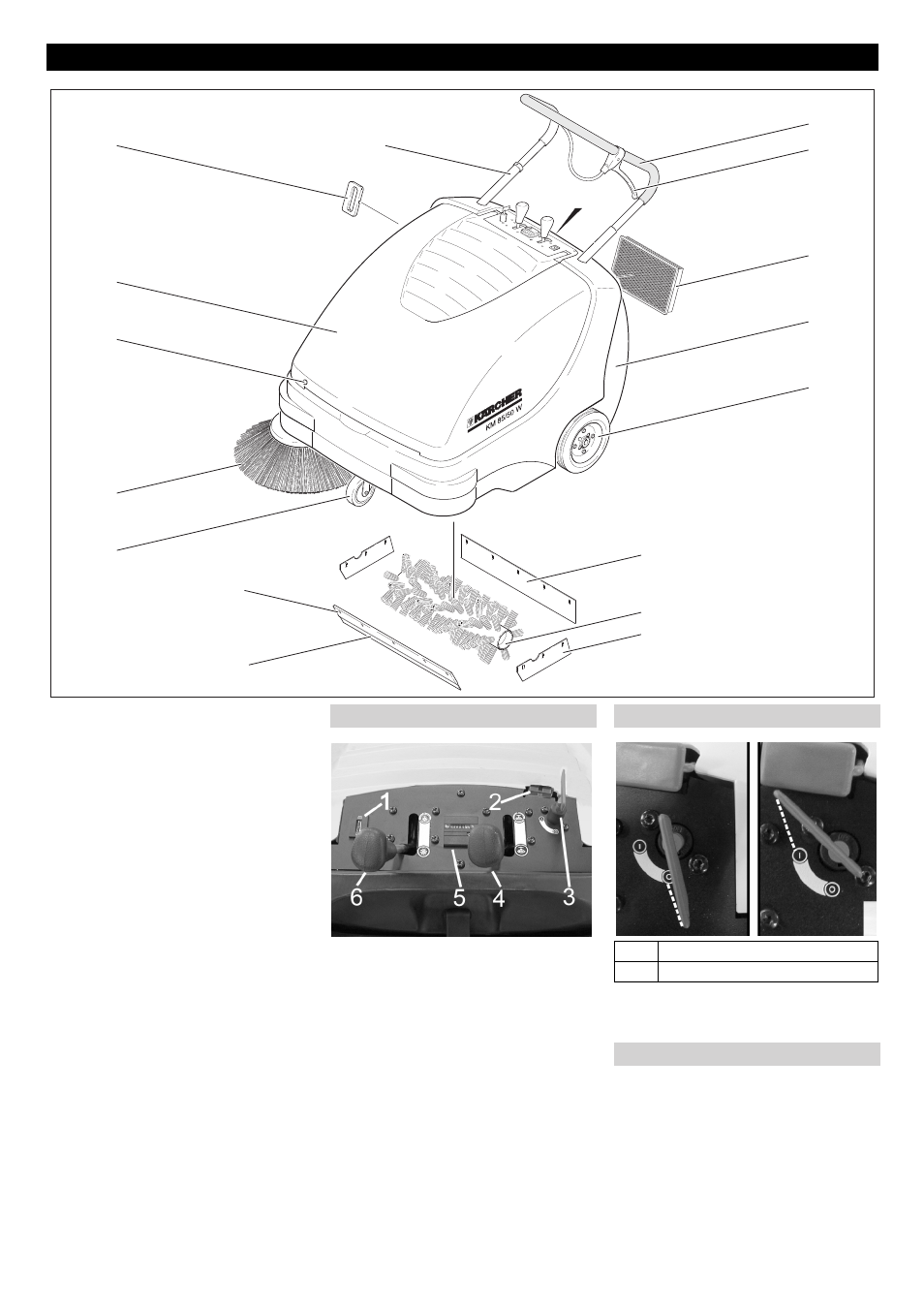

Elementi di comando e di funzione
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16
17
Quadro di controllo
Interruttore principale
0
Motore spento
1
Motore acceso
Contrassegno colore
