1 Skjuthandtag
2 Spak för nedsänkning och upphöjning
av grovsmutsluckan
3 Förslutning på sopbehållaren
4 Dammfilter
5 Sopbehållare
6 Drivhjul
7 Bakre tätningslist
8 Sopvals
9 Tätningslister på sidan
10 Främre tätningslist
11 Lucka för grovsmuts
12 Styrhjul med parkeringsbroms
13 Sidoborste
14 Huvtillslutning
15 Motorhuv
16 Filterrengöring för dammfilter
17 Skjutbygellåsning
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Display som visar batteriladdning
2 Batteriladdningsport
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Huvudströmbrytare
4 Sidoborste lyft/sänk
5 Räkneverk för driftstimmar
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Höja/sänka borstvals
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Drag ur nyckeln:
vrid ur och tag bort nyckeln till huvudström-
brytaren via läge "0".
– Manöverelement för rengöringsproces-
sen är gula.
– Manöverelement för underhåll och ser-
vice är ljusgrå.

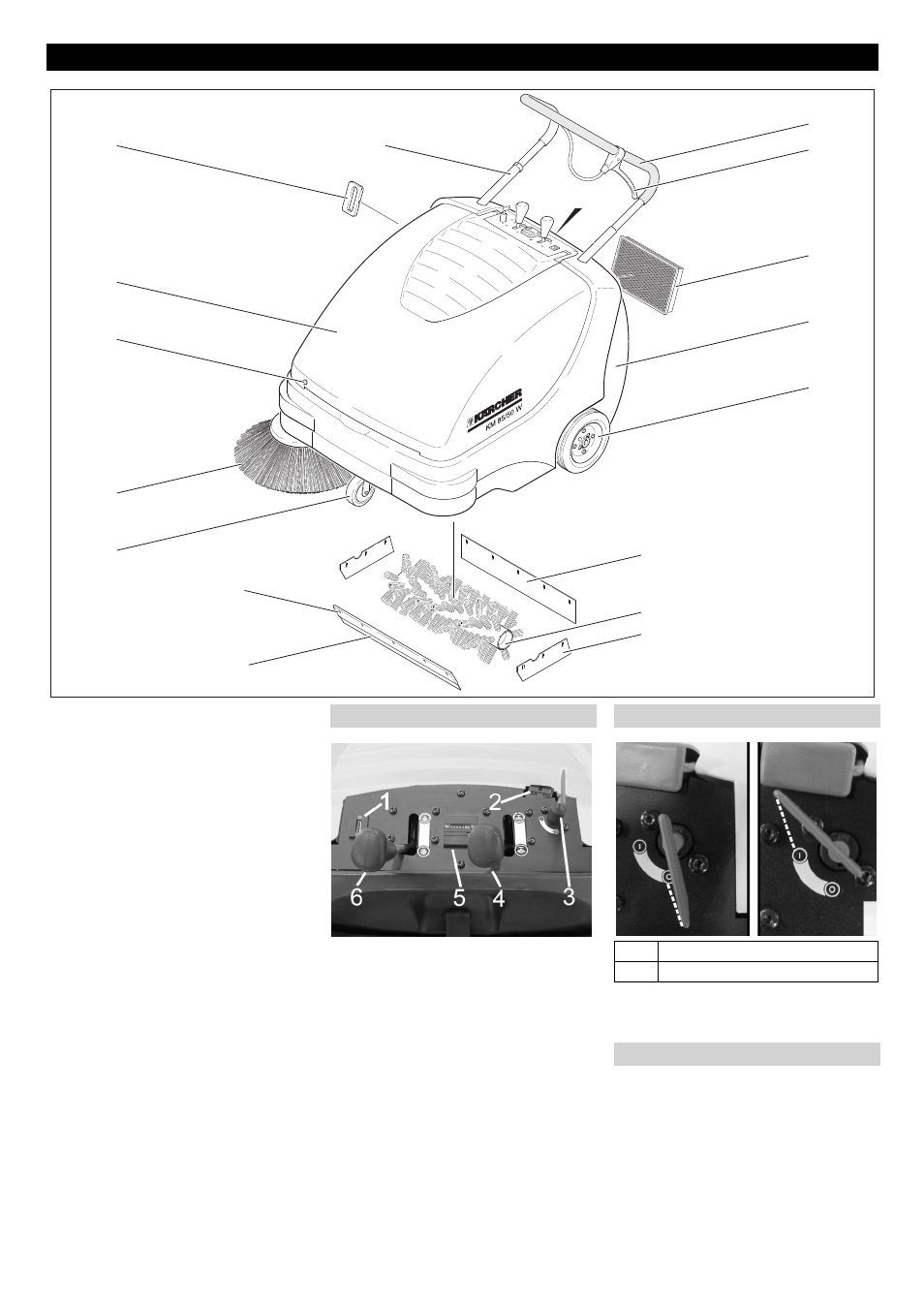

Manövrerings- och funktionselement
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16 17
Användningsområde Huvudströmbrytare
0 Motor av
1 Motor på
Färgmärkning
113 SV
