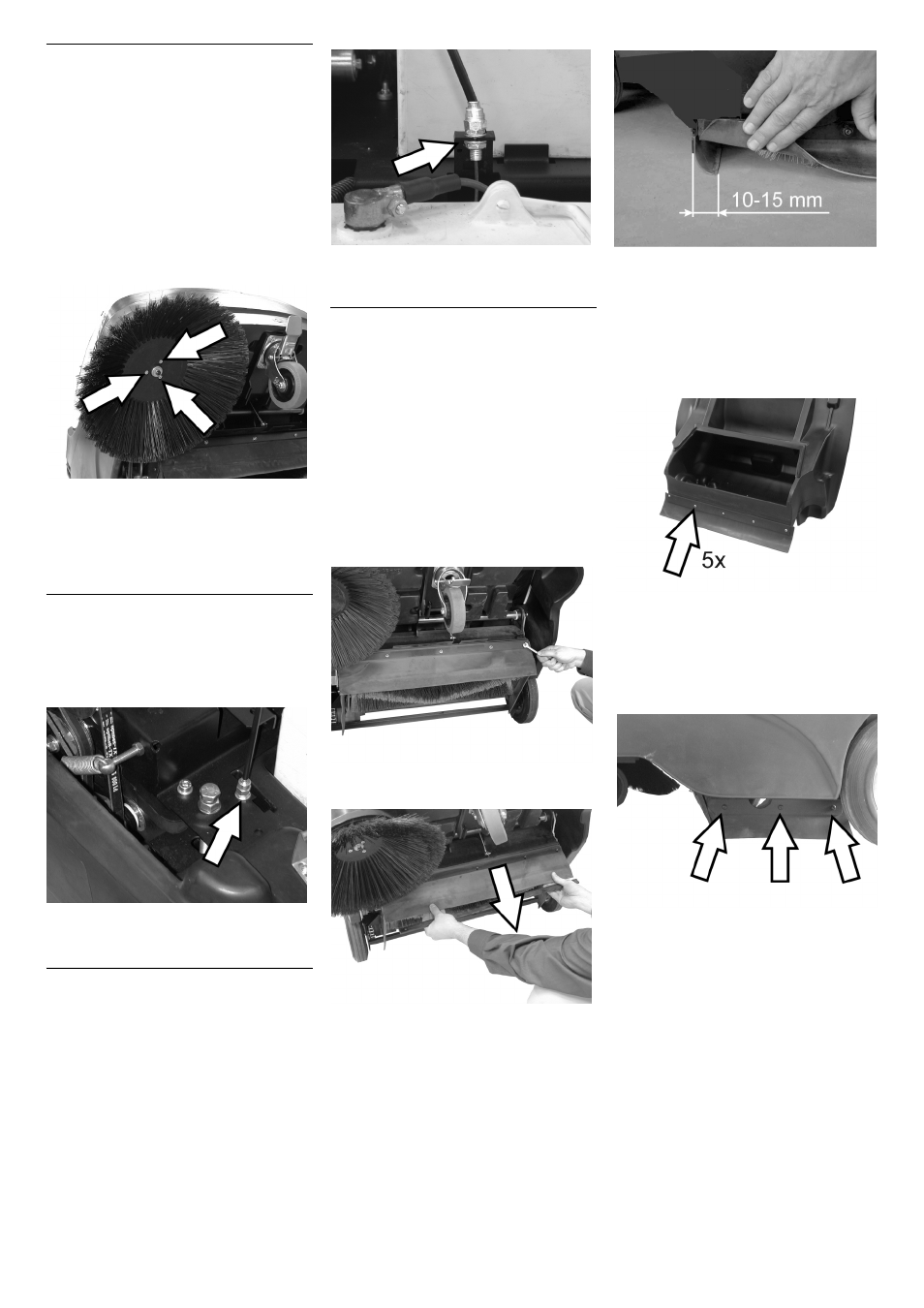

Una sostituzione del rullospazzola si rende
necessaria quando l'effetto pulente diminu-
isce visibilmente a causa delle setole con-
sumate.

KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Ruotare la chiusura dell'archetto di
spinta in senso antiorario, la chiusura è
sbloccata.
 Estrarre il vano raccolta.
 Spingere l'apparecchio indietro sull'ar-
chetto di spinta.
 Svitare 3 viti sul lato inferiore della
spazzola laterale.
 Rimuovere le spazzole laterali.
 Applicare una nuova scopa laterale sul
trascinatore e avvitarla.
 Ribaltare in avanti l'apparecchio.
Una regolazione del rullospazzola si rende
necessaria quando l'effetto pulente della
spazzola laterale diminuisce visibilmente a
causa delle setole consumate.
 Allentare il controdado.
 Regolare la vite di regolazione.
 Stringere il controdado.
– Una regolazione è necessaria quando il
portello dello sporco grossolano non si
può sollevare adeguatamente.
– Quando l'effetto pulente peggiora, ad
es. a causa dell'usura del labbro ante-
riore, è necessario allentare legger-
mente il tirante Bowden.
 Allentare il controdado.
 Regolare la vite di regolazione.
 Stringere il controdado.
Quando il risultato della pulizia peggiora a
causa dell'usura dei listelli di tenuta è ne-
cessario regolarli o sostituirli.

KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Ruotare la chiusura dell'archetto di
spinta in senso antiorario, la chiusura è
sbloccata.
 Estrarre il vano raccolta.
 Spingere l'apparecchio indietro sull'ar-
chetto di spinta.
 Listello di tenuta anteriore
 Allentare il fissaggio del listello di tenu-
ta.
 Regolare il listello di tenuta verso il bas-
so spingendo nei fori lunghi.
 Serrare le viti di fissaggio del listello di
tenuta.
 Orientare l'apparecchio e spingere per
un breve tratto in avanti.
 Regolare la distanza del listello dal pa-
vimento in modo tale che si sposti di 10
- 15 mm indietro.
Avviso: Quando il campo di regolazione
non è più sufficiente significa che il listello
di tenuta è usurato e che deve essere sosti-
tuito.

Listello di tenuta posteriore
 Estrarre il vano raccolta.
 Allentare il fissaggio del listello di tenu-
ta.
 Sostituire il listello di tenuta.
 Serrare il fissaggio del listello di tenuta.
 Listelli di tenuta laterali
 Allentare il fissaggio del listello di tenu-
ta.
 Sostituire il listello di tenuta.
 Avvitare un nuovo listello di tenuta, ma
non stringere ancora.
 Infilare un elemento dello spessore di 1
- 2 mm sotto il listello per regolare la di-
stanza dal pavimento.
 Posizionare esattamente il listello di te-
nuta.
 Serrare il fissaggio del listello di tenuta.
Sostituzione della scopa laterale
Regolare l'abbassamento della spazzola
laterale
Regolazione del sollevamento del por-
tello dello sporco grossolano
Regolazione e sostituzione dei listelli di
tenuta
