- 3
1 Estribo de empuje
2 Palanca para bajar y elevar la tapa para
suciedad gruesa
3 Cierre del depósito de basura
4 filtro de polvo
5 Depósito de basura
6 Ruedas de accionamiento
7 Cubrejuntas trasero
8 Cepillo rotativo
9 Cubrejuntas laterales
10 Cubrejuntas delantero
11 Tapa de suciedad basta
12 Rodillo-guía con freno de estaciona-
miento
13 Escoba lateral
14 Cierre del capó
15 Capó del aparato
16 Limpieza de filtro para filtro de polvo
17 Bloqueo del estribo de empuje
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Piloto de control de carga para baterías
2 Clavija de carga de batería
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Interruptor principal
4 Elevar/bajar escobas laterales
5 Contador de horas de servicio
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Cepillo rotativo (elevar/bajar)
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Retire la llave:
Girar hacia afuera la llave del interruptor
principal por la posición "0" y extraer.
– Los elementos de control para el proce-
so de limpieza son amarillos.
– Los elementos de control para el man-
tenimiento y el servicio son de color gris
claro.

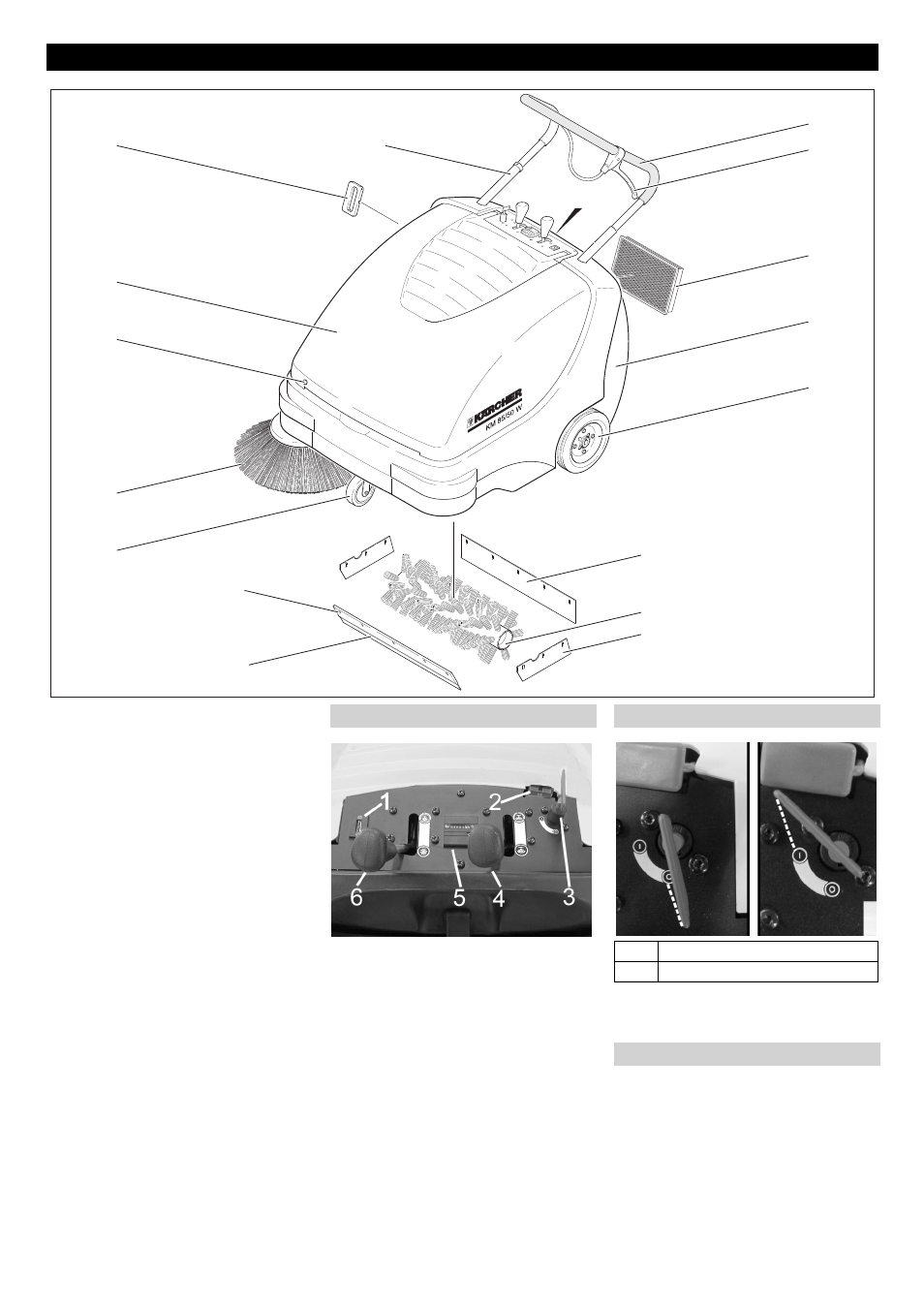

Elementos de operación y funcionamiento
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16 17
Panel de control Interruptor principal
0 Motor desconectado
1 Motor encendido
Identificación por colores
65 ES
