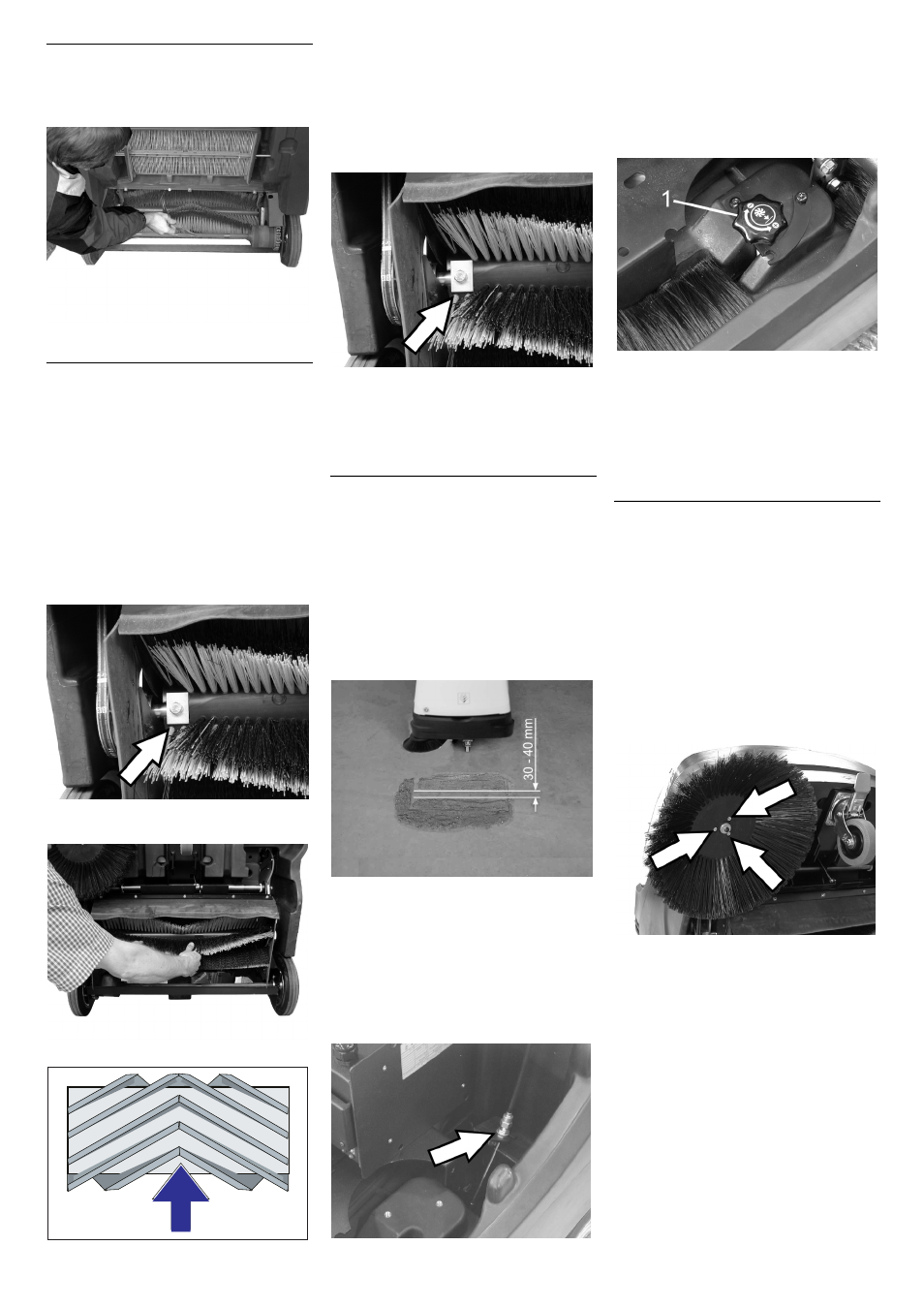

- 8
 Aretujte brzdu.
 Vyjměte nádobu na nametené nečisto-
ty.
 Z kartáčového válce sejměte pásky
nebo provazy.
Výměna je nutná, když se výsledky zame-
tání v důsledku opotřebení žíní viditelně
zhoršují.

KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Otočte uzávěrou posuvného ramene
proti směru hodinových ručiček, uzávě-
ra se uvolní.
 Vyjměte nádobu na nametené nečisto-
ty.
 Zařízení nakloňte dozadu na posuvné
rameno.
 Vyšroubujte upevňovací šrouby vlevo i
vpravo.
 Zametací válec vyjměte směrem dolů.
Montážní poloha zametacího válce ve
směru jízdy

Nasaďte nový zametací válec a upev-
něte ho.
Upozornění: Při montáži nového zameta-
cího válce dohlédněte na polohu nové sady
žíní.
Dbejte na správnou polohu obdélníkových
upínacích desek. Musejí zametací válec
nahoře a dole přesahovat.
Upozornění: Po montáži nového zameta-
cího válce musí být sběrný prostor nově
nastaven.
 Zametací stroj vpředu nadzvedněte a
najeďte na rovnou a hladkou podlahu,
která je viditelně pokrytá prachem nebo
křídou.
 Aretujte brzdu.
 Nechte zametací válec otáčet se cca
15-30 vteřin.
 Zametací stroj vpředu nadzvedněte a
zajeďte ke straně.
Tvar sběrného prostoru představuje rovno-
měrný čtyřúhelník o šířce 30-40 mm.

Nastavte šířku zametacího zrcátka:
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Upozornění: Jestliže je sběrný prostor pří-
liš malý a bovdenové lanko je při spuště-
ném zametacím válci napnuté, je třeba
bovdenové lanko seřídit.
 Sběrný prostor nastavte na bowdeno-
vém lanku.
 Zkontrolujte zametací zrcátko.
 Nastavte šířku zametacího zrcátka:
KM 85/50 W Bp
KM 85/50 W Bp Pack
1 Otočný knoflík
 Stisknout otočný knoflík:
– Ve směru pohybu hodinových ručiček:
sběrný prostor se zmenšuje
– Proti směru pohybu hodinových ruči-
ček: sběrný prostor se zvětšuje
 Zkontrolujte zametací zrcátko.
Výměna je nutná, když se výsledky zame-
tání v důsledku opotřebení žíní viditelně
zhoršují.

KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Otočte uzávěrou posuvného ramene
proti směru hodinových ručiček, uzávě-
ra se uvolní.
 Vyjměte nádobu na nametené nečisto-
ty.
 Zařízení nakloňte dozadu na posuvné
rameno.
 Vyšroubujte 3 šrouby na dolní straně
postranní metly.
 Odejměte postranní kartáče.
 Novou postranní metlu nasaďte na una-
šeč a řádně utáhněte.
 Zařízení nakloňte dopředu.
Kontrola zametacího válce
Výměnta kartáčového válce
Kontrola a nastavení sběrného prostoru
zametacího válce
Výměna bočního koštěte
192 CS
