1 Uchwyt do prowadzenia
2 Dźwignia do opuszczania i podnosze-
nia klapy na duże śmieci
3 Zamknięcie zbiornika śmieci
4 Filtr pyłu
5 zbiornik śmieci
6 Koła napędowe
7 Tylna listwa uszczelniająca
8 Walec zamiatający
9 Boczna listwa uszczelniająca
10 Przednia listwa uszczelniająca
11 klapa na duże śmieci
12 kółko samonastawcze zwrotne z ha-
mulcem postojowym
13 Miotła boczna
14 zamknięcie pokrywy
15 Pokrywa urządzenia
16 Oczyszczanie filtra pyłowego
17 Blokada uchwytu prowadzącego
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Wskaźnik naładowania akumulatorów
2 Gniazdo ładowania akumulatorów
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Wyłącznik główny
4 Podnoszenie/opuszczanie bocznej
miotły
5 Licznik czasu pracy
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Podnoszenie/opuszczanie walca za-
miatającego
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Wyjąć kluczyk ze stacyjki:
Kluczyk wyłącznika głównego wykręcić
przez położenie „0“ i wyjąć go.
– Elementy obsługi procesu czyszczenia
są żółte.
– Elementy obsługi konserwacji i serwisu
są jasnoszare.

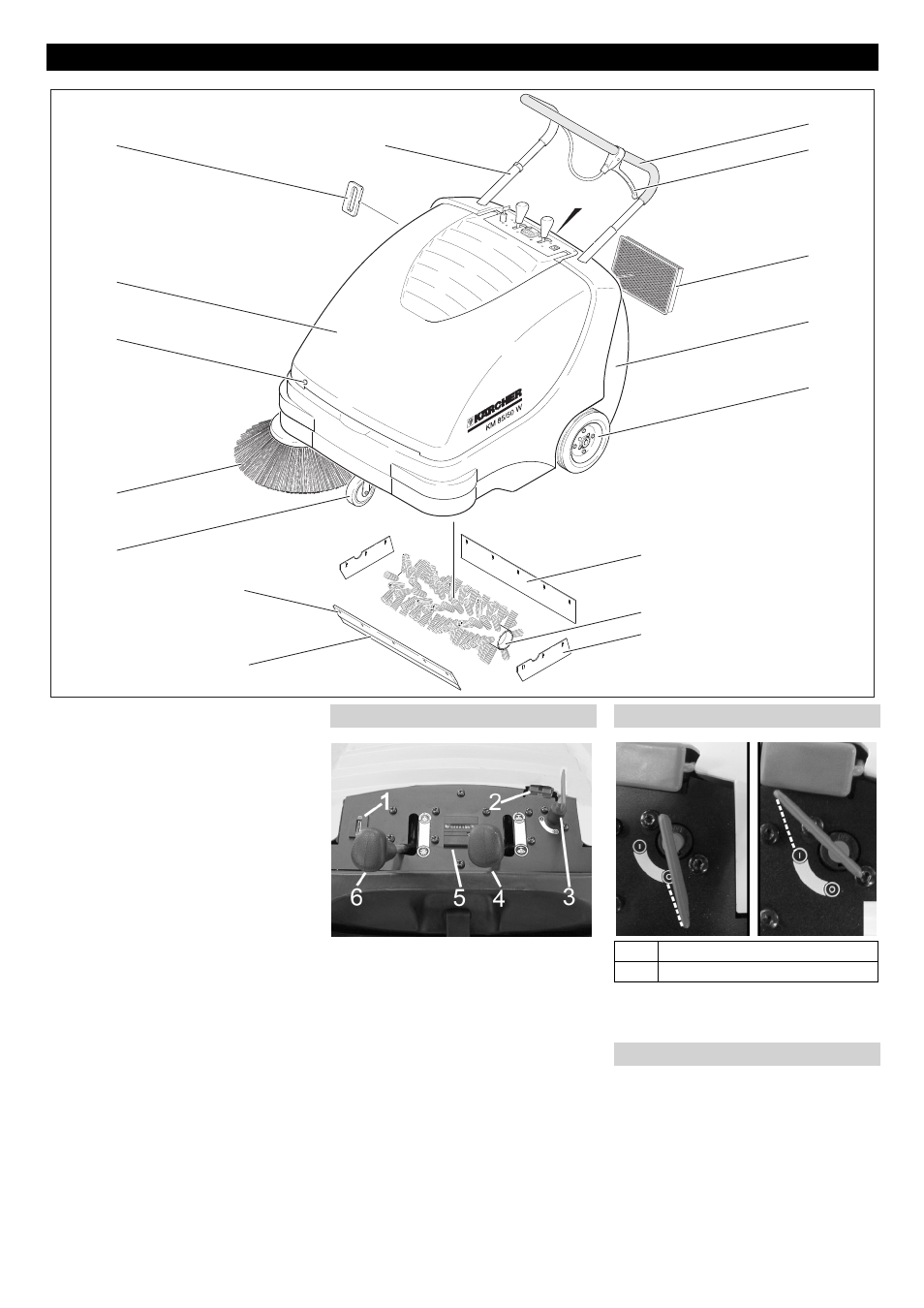

Elementy urządzenia
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16 17
Pole obsługi Wyłącznik główny
0 Wyłączyć silnik
1 Włączyć silnik
