- 3
1 Λαβή μεταφοράς
2 Μοχλός για χαμήλωμα και ανύψωση
καπακιού μεγάλων απορριμμάτων
3 Σφράγιστρο κάδου απορριμμάτων
4 Φίλτρο σκόνης
5 Δοχείο απορριμμάτων
6 Κινητήριοι τροχοί
7 Οπίσθιο άκρο στεγανοποίησης
8 Κυλινδρική βούρτσα
9 Πλευρική μονωτική λωρίδα
10 Εμπρόσθια λωρίδα στεγανοποίησης
11 Κλαπέτο απορριμμάτων
12 Τροχαλία διεύθυνσης με φρένο ακινη-
τοποίησης
13 Πλευρική σκούπα
14 Ασφάλεια καπακιού
15 Κάλυμμα μηχανής
16 Καθαρισμός φίλτρου σκόνης
17 Μάνταλο λαβής ώθησης
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Ενδεικτική λυχνία φόρτισης μπαταριών
2 Υποδοχή φόρτισης μπαταριών
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Κύριος διακόπτης
4 Άνοδος / κάθοδος πλευρικής βούρτσας
5 Μετρητής ωρών λειτουργίας
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Ανύψωση / χαμήλωμα του κυλίνδρου
σκουπίσματος
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Αφαίρεση του κλειδιού:
Περιστρέψτε το κλειδί του γενικού διακόπτη
πέρα από τη θέση "0" και αφαιρέστε το.
– Τα χειριστήρια για τη διαδικασία καθα-
ρισμού είναι κίτρινα.
– Τα χειριστήρια για τη συντήρηση και το
σέρβις είναι ανοικτά γκρίζα.

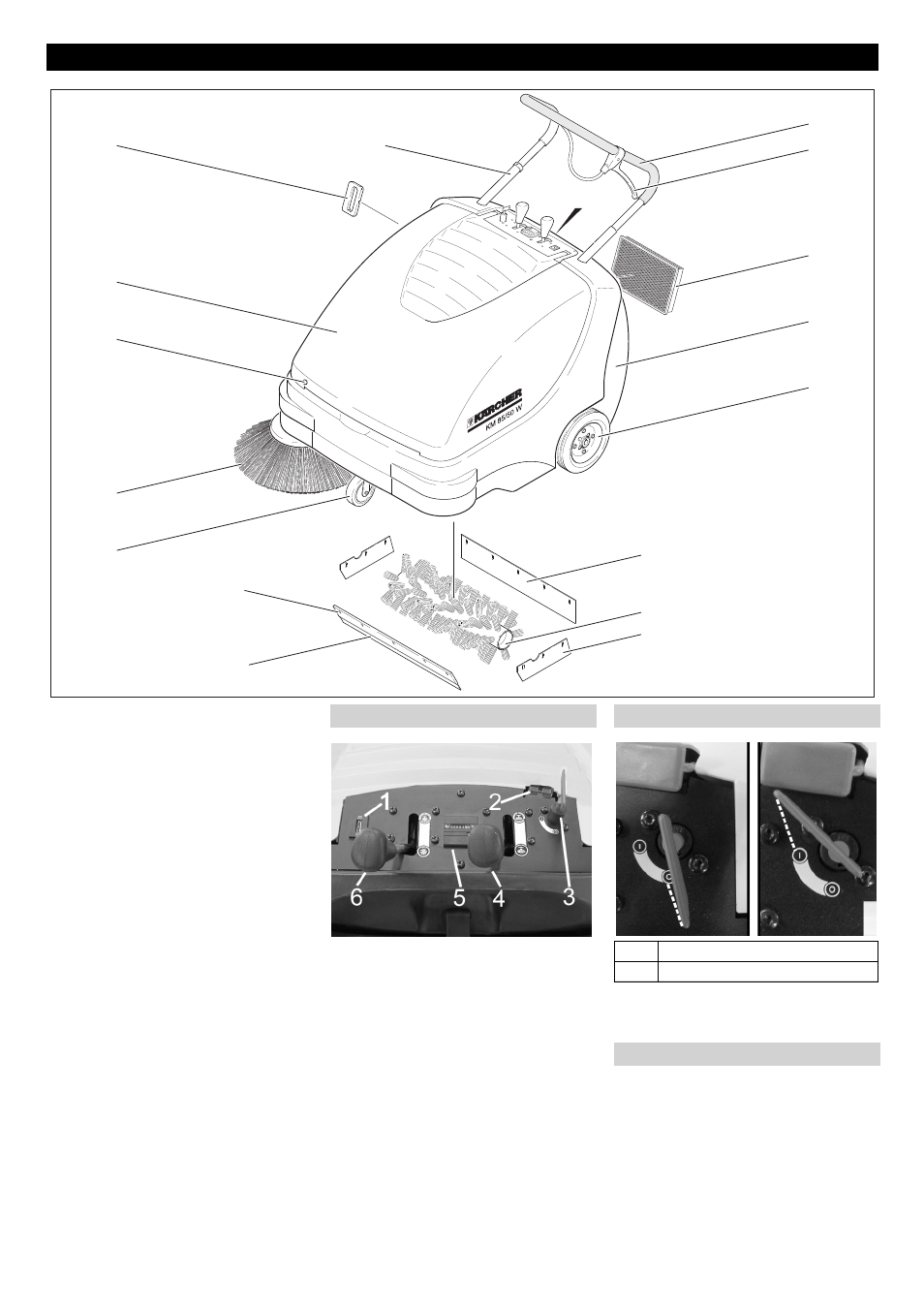

Στοιχεία χειρισμού και λειτουργίας
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16 17
Πεδίο χειρισμού Γενικός διακόπτης
0 Κινητήρας εκτός λειτουργίας
1 Κινητήρας σε λειτουργία
Αναγνωριστικό χρώματος
137 EL
