- 3
1 Tolókengyel
2 Kapcsolókar a durva szemét csapófe-
dél felemeléséhez és leengedéséhez
3 Szeméttartály fedele
4 Porszűrő
5 Felsepert anyagok tartálya
6 Hajtókerekek
7 Hátsó tömítőléc
8 Seprőhenger
9 Oldalsó tömítőléc
10 Elülső tömítőléc
11 Durva szemét csapófedele
12 Vezető görgő rögzítőfékkel
13 Oldalkefék
14 Ház fedelének zárja
15 Készülék fedél
16 Szűrőtisztítás porszűrőhöz
17 Tolókengyel reteszelés
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
1 Töltési kontroll lámpa az akkumuláto-
rokhoz
2 Az akkumulátor töltő csatlakozója
KM 85/50 W Bp
KM 85/50 W Bp Adv
3 Főkapcsoló
4 Oldalkefét felemelni/leengedni
5 Üzemóra számláló
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
6 Seprőhengert felemelni/leengedni
KM 85/50 W Bp Adv
KM 85/50 W Bp Pack Adv
Kulcsot kihúzni:
A főkapcsoló kulcsát a „0“ álláson túlforgat-
ni és kihúzni.
– A tisztítási folyamat kezelő elemei sár-
gák.
– A karbantartás és szerviz kezelő elemei
világos szürkék.

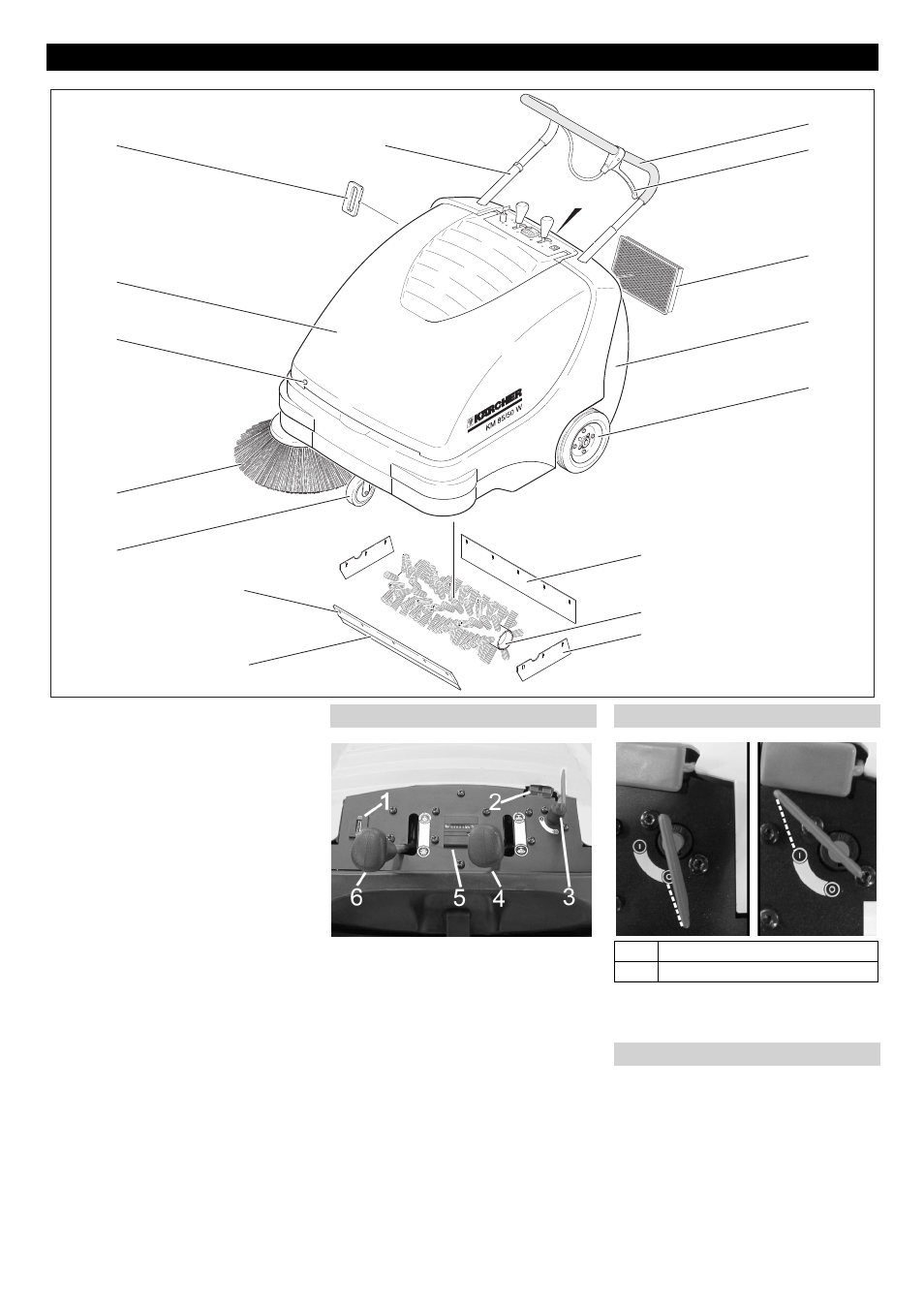

Kezelési- és funkciós elemek
1
2
3
4
5
6
8
7
9
10
12
13
11
14
15
16 17
Kezelőpult Főkapcsoló
0 Motor ki
1 Motor be
Szín megjelölés
175 HU
