Csatlakozó típusa:“B“

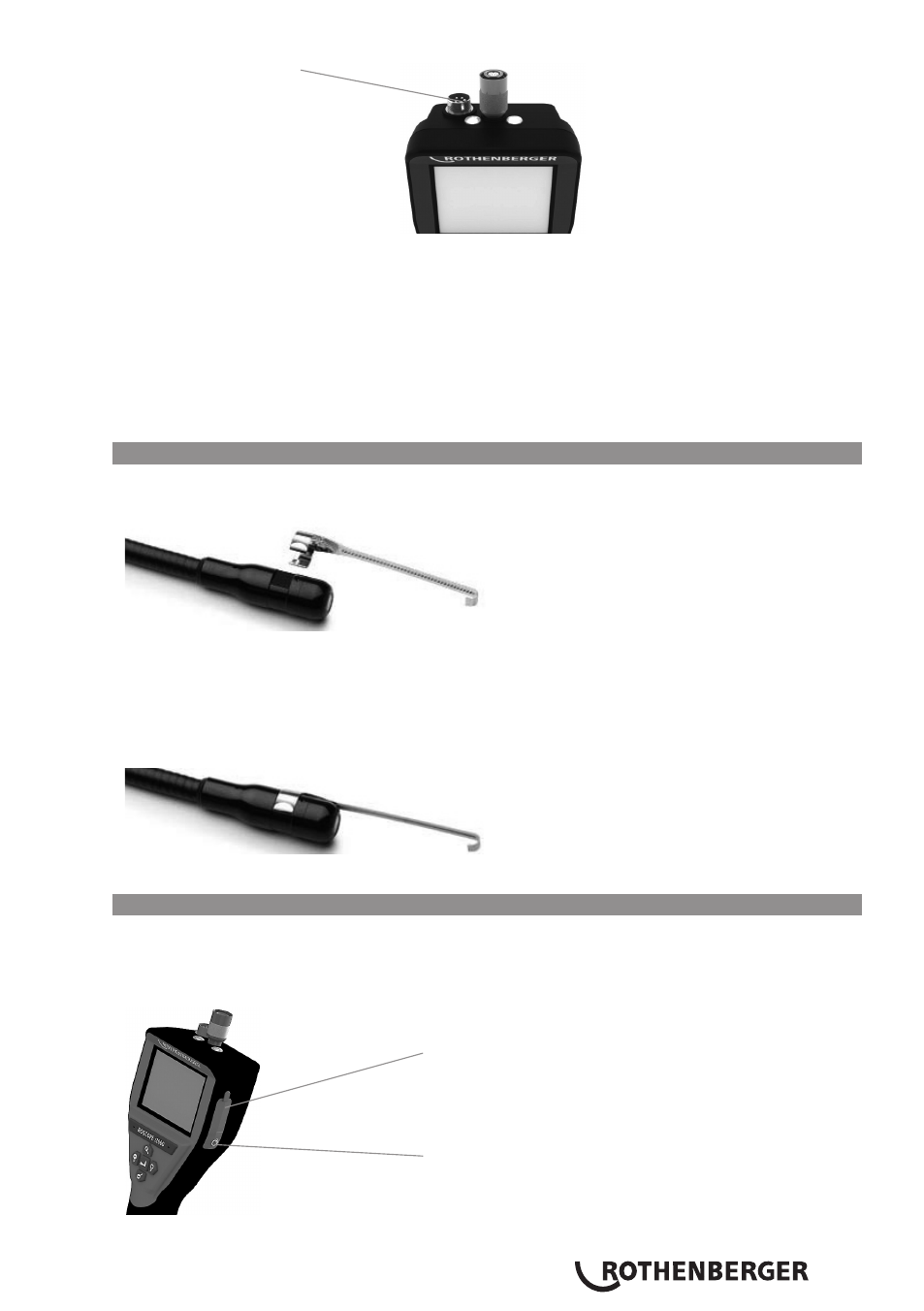

7. Ábra – Kábelek csatlakoztatása (Csatlakozó típusa: “B“, ezüst 5-tűs csatlakozó)
(A “B“ típusú csatlakozó a ROSCOPE képalkotó kábel korábbi verzióinak és a ROSCOPE
i2000 készülék csatlakoztatására szolgál.)
MEGJEGYZÉS: 1,2 m (4 láb) kábel hosszabbítás rendelhető, kizárólag “A“ típ. képalkotó
esetén, mellyel a csatlakozóvezeték hosszúsága akár 9,7 m (32 láb) hosszúságig növelhető.
Kiegészítő toldások rögzítéséhez először távolítsa el a képalkotó kábelt a kézi eszközről a
recézett anya meglazításával. Csatlakoztassa a kiegészítő(ke)t a kézi eszközre a fentieknek
megfelelően (6. Ábra). A képalkotó fejvezeték reteszelt vége a kiegészítő toldás hornyolt végé-
be illeszkedik.
3.5 Kamera kiegészítőinek beépítése
A 8. Ábrán egy tükör, kampó és mágnes látható (külön rendelhető kiegészítők). Minden
kiegészítő ugyanúgy illeszkedik az (ahhoz járó) “A“ csatlakozó típusú képalkotó fejhez.
8. Ábra – “A“ típusú csatlakozójú kiegészítők (külön rendelhetők)
Egy kiegészítő alkatrész csatlakoztatásához tartsa a képalkotó fejet a 8. Ábrának megfelelően.
A kiegészítő félkör végét csúsztassa a képalkotó fej lapos végeihez a 8. Ábrának megfelelően.
Ez után forgassa el a kiegészítőt 1/4 fordulattal, hogy a kiegészítő hosszú karja a 9. Ábrán
látható módon kinyúljon.
9. Ábra – Kiegészítő beépítése az “A” csatlakozó típusú képalkotóra
3.6 Az SD-kártya beépítése
Keresse meg a bement borításán lévő fület (10. Ábra), emelje meg és húzza kifelé a borítást
az SD-kártya bemenet felnyitásához. (Az SD-kártyát a csomag tartalmazza.) Helyezze be
az SD-kártyát a bemenetbe (11. Ábra) ügyelve, hogy csatlakozói a felhasználó felé, sarkított
része pedig lefelé nézzen.
Szilokon borítás
Főkapcsoló gomb
10. Ábra – Bemenet borítása és főkapcsoló gomb
