SUOMI 185
Aukko
Avain

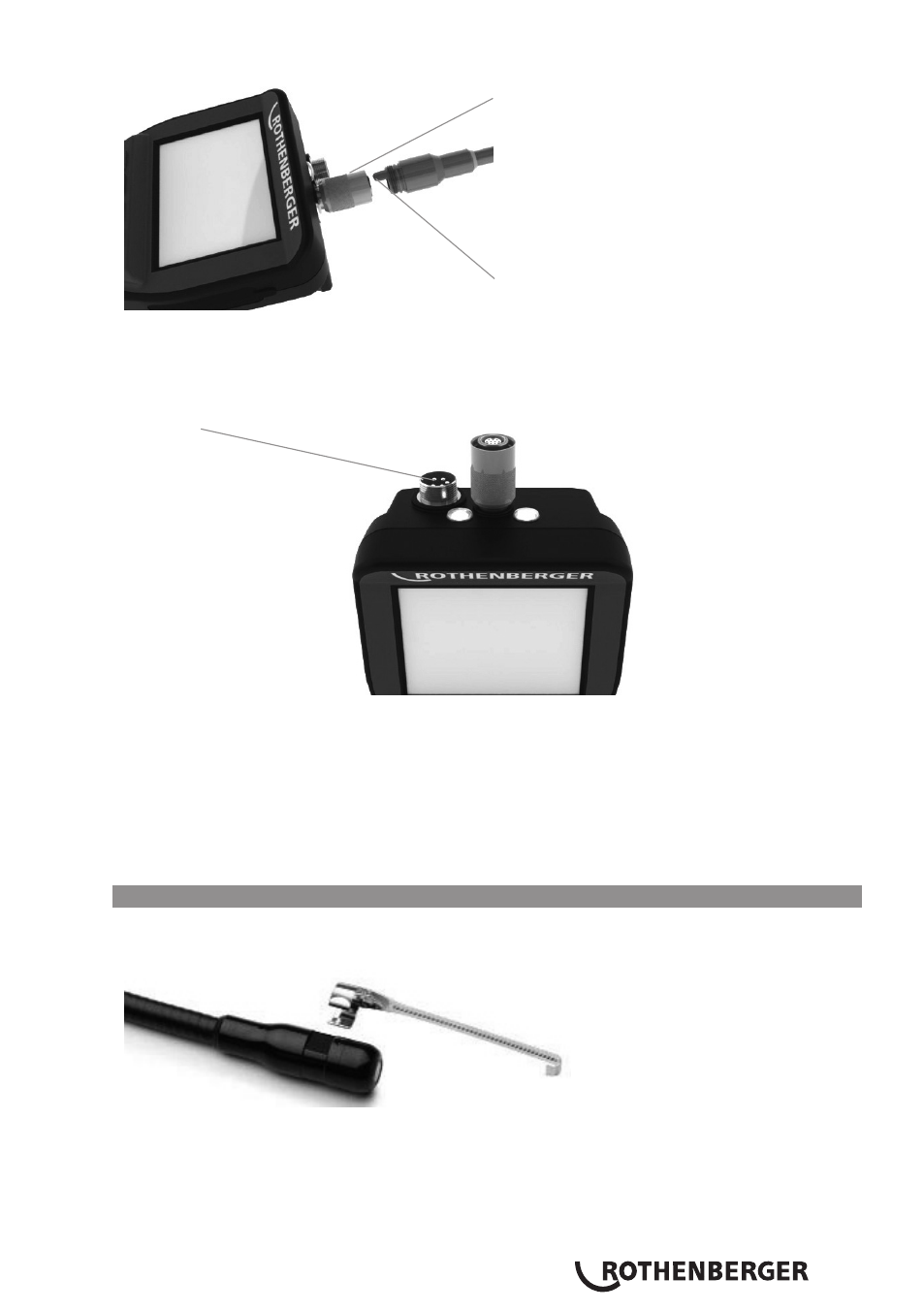

Kuva 6 - Kaapeliliitännät (liitin “A”, musta 9-pistikkeen liitin)
(Käytettävä vakiomallisen i2000-mallin mukana toimitetun kuvantamislaitteen ja 25/16-kuvanta-
mislaitteen kanssa)
Liitin “B“
Kuva 7 – Kaapeliliitännät (liitin “B”, hopea 5-pistikkeen liitin)
(Liitintä “B” käytetään aikaisempien ROSCOPE-kuvantamislaitteen kaapeliversioiden liittämiseksi
laitteeseen ROSCOPE i2000)
HUOMAA: 1,2 m (4 tuumaa) kaapelin jatkeita on saatavilla vain kuvantamislaitteen liittimeen “A”.
Jatkeiden avulla kaapelin pituutta voidaan lisätä jopa 9,7 m (32 tuumaa). Asenna jatke poistamalla
ensin kuvantamislaitteen kaapelin käsikäyttöisestä laitteesta löysäämällä pyällettyä mutteria. Liitä
jatke(-et) käsikäyttöiseen laitteeseen yllä olevien ohjeiden mukaisesti (kuva 6). Kuvantamislaitteen
pään kaapelin avaimellinen pää liitetään jatkeen aukkoiseen päähän.
3.5 Kameran lisävarusteiden asentaminen
(kuva 8) kuvassa peili, koukku ja magneetti (lisävarusteet myydään erikseen). Lisävarusteet voidaan
kiinnittää (toimitettuun) kuvantamislaitteen pään liittimeen “A” samalla tavalla.
Kuva 8 – Liittimen “A” lisävarusteet (myydään erikseen)
Liitä lisävaruste pitämällä kuvantamislaitteen päätä kuvan mukaisesti (kuva 8). Aseta lisävarusteen
puoliympyrä kuvantamislaitteen pään päälle kuvan 8 mukaisesti. Kierrä lisävarustetta sitten 1/4
kierrosta, jotta lisävarusteen pitkä varsi tulee ulos kuvan mukaisesti (kuva 9).
