DEUTSCH 10
Steckverbinder „B“

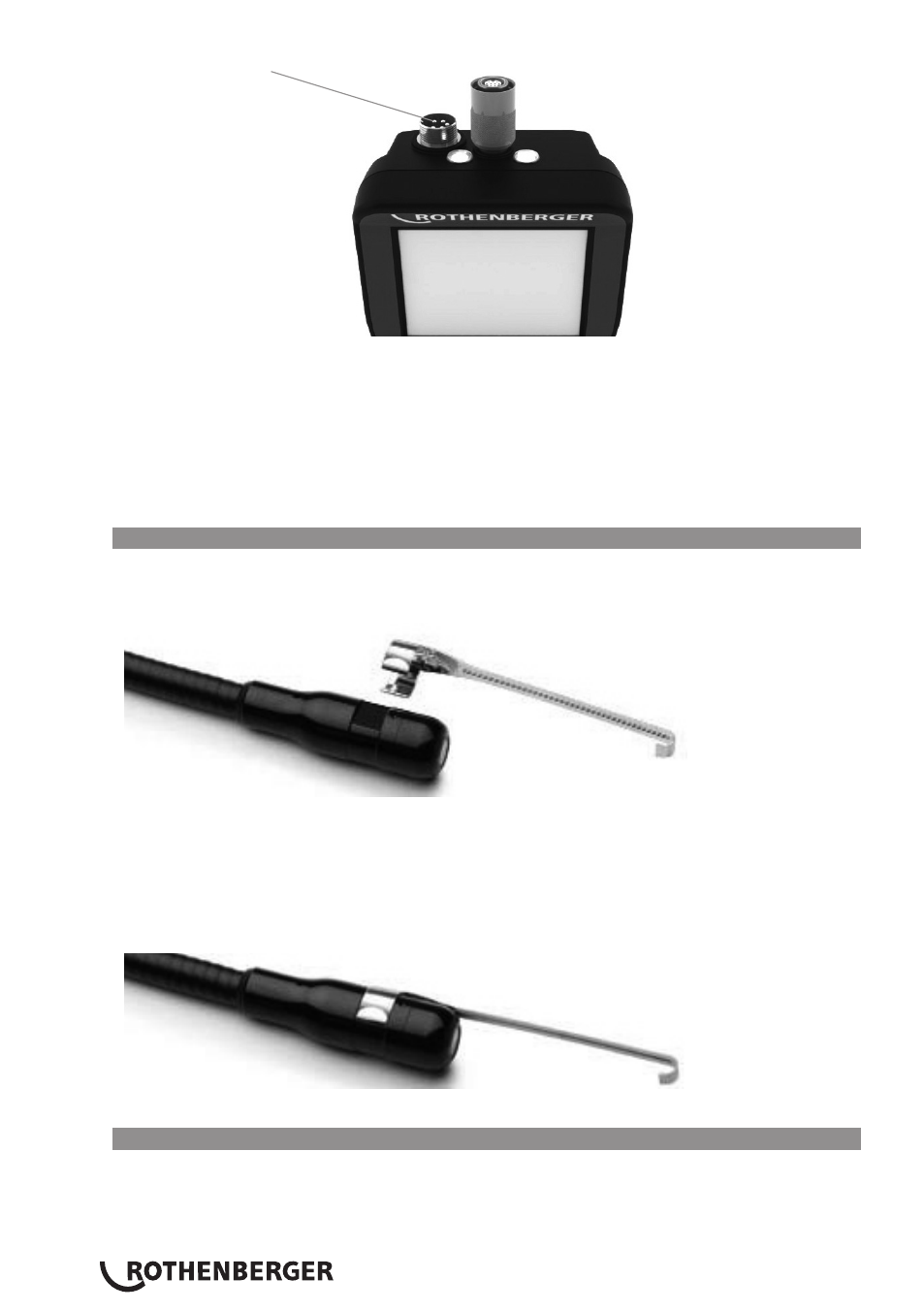

Bild 7 - Kabelverbindungen (Steckverbinder „B“, Farbe silber, 5-poliger Verbinder)
(Steckverbinder „B“ wird zum Anbringen der früheren Versionen von ROSCOPE-Modulen an die
ROSCOPE i2000 verwendet)
HINWEIS: Nur für Module mit Steckverbinder „A” sind Kabelverlängerungen von 1,2 m (4‘)
verfügbar; hiermit können Sie Ihr Kabel auf 9,7 m (32‘) verlängern. Zum Anbringen einer Ver-
längerung lösen Sie zunächst das Modulkabel, indem Sie die Rändelmutter lockern. Schließen
Sie, wie oben beschrieben, die Verlängerung(en) an das Handgerät an (Bild 6). Das mit der Feder
ausgerüstete Ende des Modulkabels passt in das genutete Ende der Verlängerung.
3.5 Anbringen von Kamerazubehör
(Bild 8) zeigt einen Spiegel, einen Haken und einen Magneten (Zubehörteile nicht im Lieferum-
fang enthalten). Jedes Zubehörteil wird auf die gleiche Weise an der (im Lieferumfang enthalte-
nen) Steckverbinder „A” des Kamerakopfs angebracht.
Bild 8 – Zubehör zu Steckverbinder „A” (nicht im Lieferumfang enthalten)
Um ein Zubehörteil anzubauen, halten Sie den Kamerakopf, wie in (Bild 8) dargestellt. Schieben
Sie das halbkreisförmige Ende des Zubehörteils über die Abflachung am Kamerakopf, wie in Bild
8 dargestellt. Drehen Sie dann das Zubehörteil um 90°, so dass der lange Arm des Zubehörteils
wie dargestellt hervorsteht (Bild 9).
Bild 9 – Anbau eines Zubehörteils am Modul mit Steckverbinder „A”
3.6 Einsetzen der SD-Speicherkarte
Suchen Sie die Abdeckung (Bild 10) und heben und ziehen Sie an der Lasche, um die Abdeckung
abzunehmen und den Schlitz für die SD-Karte freizulegen. (SD-Karte ist im Lieferumfang enthal-
ten.) Führen Sie die SD-Karte in den Schlitz (Bild Nr. 11) ein; dabei müssen die Kontakte zu Ihnen
und der abgewinkelte Teil der Karte nach unten zeigen.
