ČESKY 221
Aby bylo inspekční přístroj ROSCOPE i2000 možno používat, musí být kabel hlavy zobra-
zovacího zařízení připojen k ručnímu zařízení. Při připojování kabelu k ručnímu zařízení se
ujistěte, že jsou proti sobě správně vyrovnány čep a drážka (obrázek č. 6). Po jejich vyrovnání
zajistěte připojení utažením rýhované matice silou ruky. Poznámka – Přístroj ROSCOPE i2000
je vybaven konektory ve dvou (2) rozdílných provedeních, čímž je zajištěna zpětná kompatibi-
lita s různými zobrazovacími zařízeními ROTHENBERGER.
Drážka
Čep

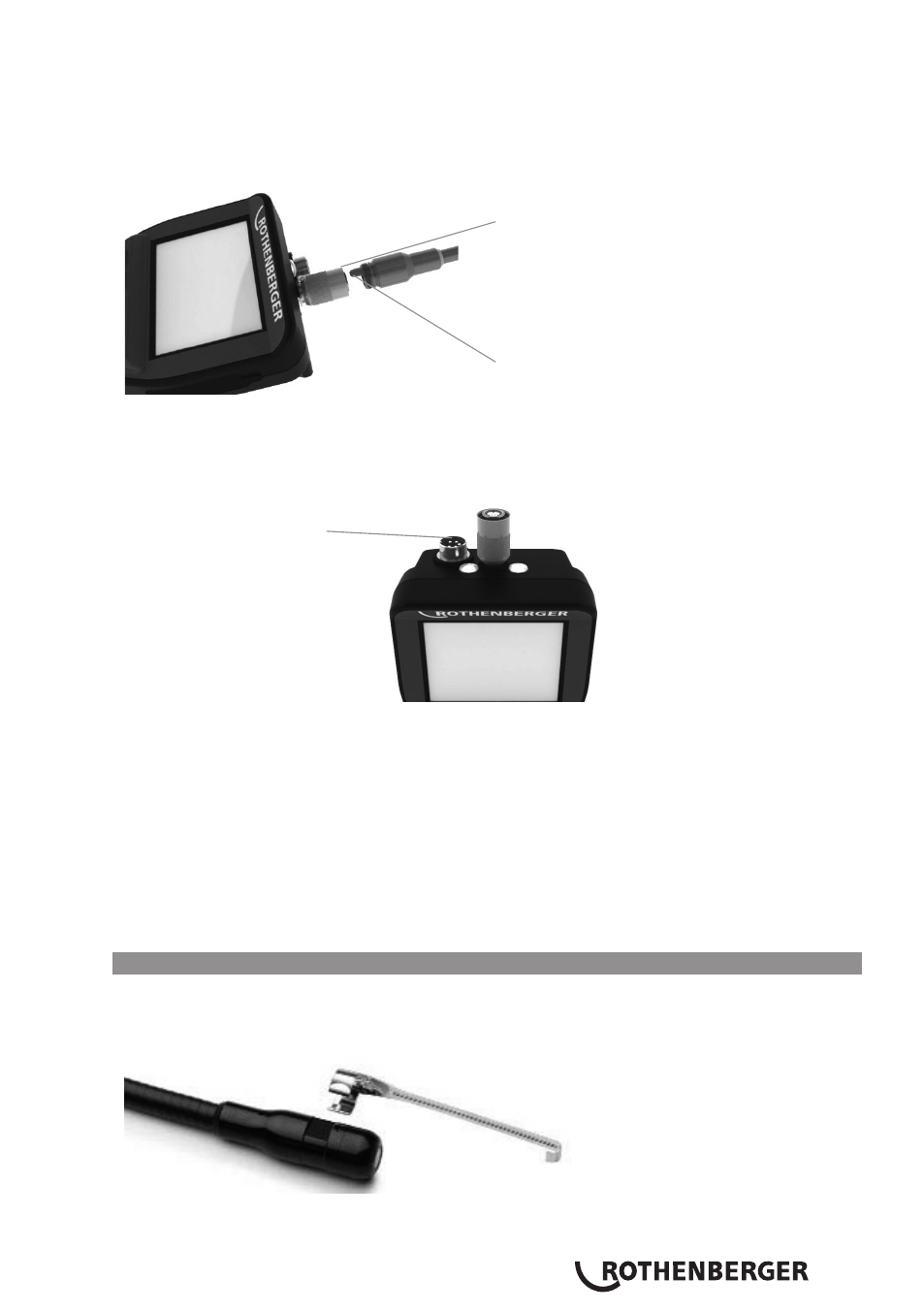

Obrázek 6 - Připojení kabelu (konektor v provedení „A“, černý konektor v provedení s 9 vývo-
dy)
(Pro použití k připojení standardního zobrazovacího zařízení k přístroji i2000 za použití modu-
lu 25/16)
Konektor v provedení „B“
Obrázek 7 - Připojení kabelu (konektor v provedení „B“, stříbrný konektor v provedení s 5
vývody)
(Konektor v provedení „B“ se používá k připojování předchozích verzí kabelu zobrazovacího
zařízení ROSCOPE k přístroji ROSCOPE i2000)
POZNÁMKA: Pouze pro zobrazovací zařízení vybavené konektorem v provedení „A“ jsou k
dispozici prodlužovací kabely o délce 1,2 m (4’), které umožňují prodloužení celkové délky
připojovacího kabelu na 9,7 m (32’). Při instalaci prodlužovacího kabelu nejprve povolením
rýhované matice odpojte kabel zobrazovacího zařízení od ručního zařízení. Prodlužovací
kabel(y) pak k ručnímu zařízení připojte způsobem, který je popsán výše (obrázek 6).
Konec kabelu hlavy zobrazovacího zařízení, který je opatřen čepem, se připojí ke konci
prodlužovacího kabelu, který je opatřen drážkou.
3.5 Instalace příslušenství kamery
(Obrázek. 8) znázorňuje zrcátko, háček a magnet (samostatně prodávané příslušenství).
Každá součást příslušenství se k hlavě zobrazovacího zařízení opatřené konektorem v prove-
dení „A“ připojuje stejným způsobem.
Obrázek 8 – Příslušenství pro zařízení opatřené konektorem v provedení „A“ (prodává se
samostatně)
