NOTA: as extensões de 1,2 m para o conector estilo “A” estão disponíveis apenas para o dispo-
sitivo de captura de imagens, que aumentam o comprimento do cabo para 9,7 m. Para instalar
uma extensão, retire primeiro o cabo do dispositivo de captura de imagens do dispositivo portátil
afrouxando a porca moelatada. Ligue a(s) extensão(ões) ao dispositivo portátil, como descrito
acima (Figura 6). A extremidade engatada do cabo da parte superior do dispositivo de captura de
imagens é ligada à extremidade ranhurada da extensão.
3.5 Instalar os acessórios da câmara
A (Figura N.º 8) mostra um espelho, um gancho e um íman (os acessórios são vendidos em sepa-
rado). Cada acessório é fixado no conector estilo “A” (fornecido) na parte superior do dispositivo
de captura de imagens do mesmo modo.

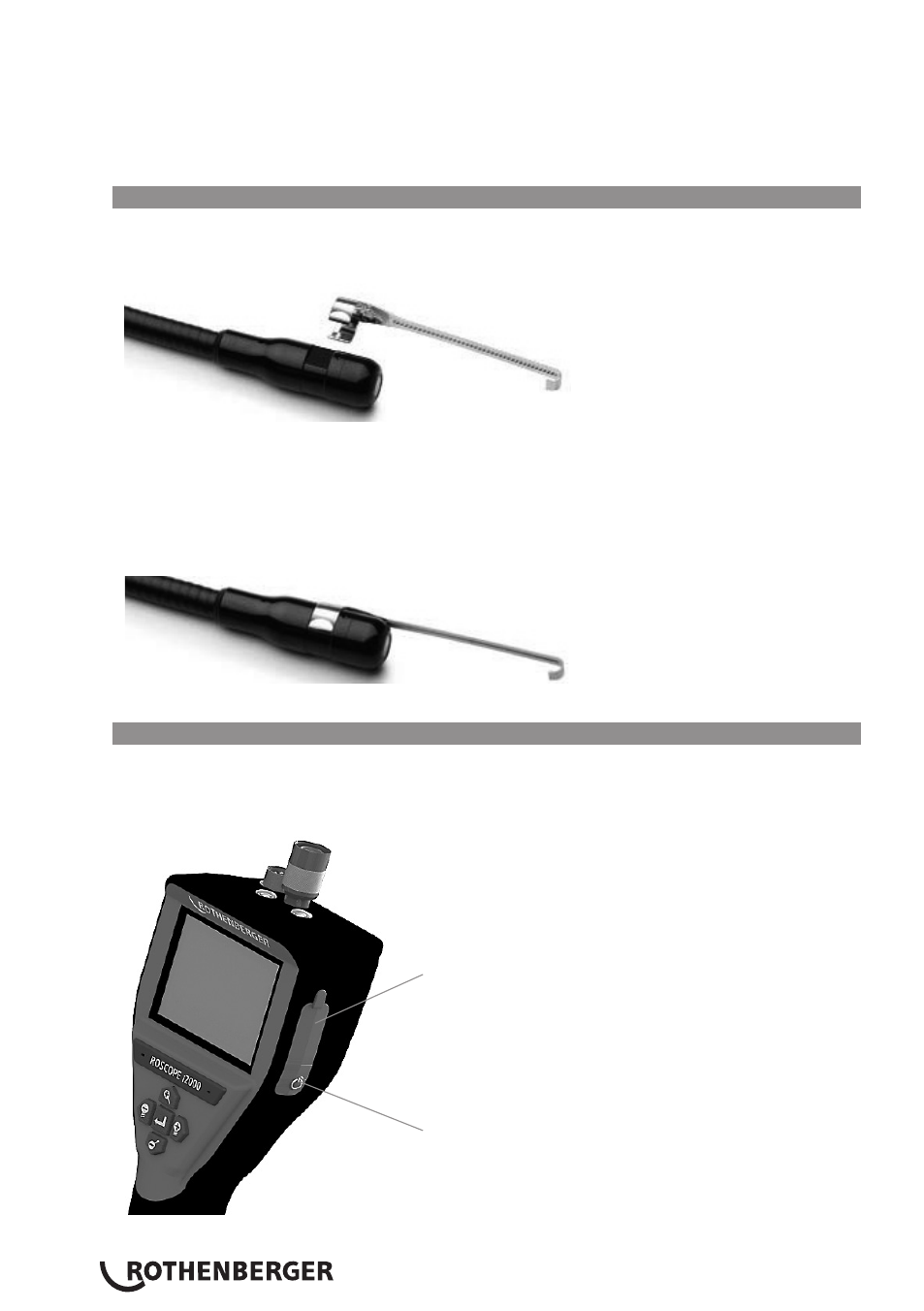

Figura 8 – Acessórios do conector estilo “A” (vendidos em separado)
Para fixar um acessório, segure a parte superior do dispositivo de captura de imagens, como in-
dicado em (Figura N.º 8). Deslize a extremidade em semi-círculo do acessório sobre a parte plana
da parte superior do dispositivo de captura de imagens, como indicado na Figura 8. Em seguida,
rode o acessório 1/4 de volta, de modo a que o braço comprido do acessório fique saliente, como
indicado (Figura N.º 9).
Figura 9 – Instalar um acessório no dispositivo de captura de imagens do conector “A”
3.6 Instalar o cartão de memória SD
Localize a patilha na tampa da porta (Figura N.º 10), levante-a e puxe-a para retirar a tampa e
exponha a ranhura do cartão SD. (o cartão SD está incluído). Insira o cartão SD na ranhura (Figura
N.º 11), certificando-se de que os contactos estão virados para si e que a parte em ângulo do
cartão está virada para baixo.
Tampa de silicone
Botão de alimentação
Figura 10 – Tampa da porta e botão de alimentação
