DANSK 134
3.4 Montering af Imager hovedkabel
Der kan kun tilsluttes en imager til enheden ad gangen. Sørg altid for at enheden er
slået fra, når en imager monteres eller fjernes.
For at kunne bruge ROSCOPE i2000 kontrolenhed, skal imager hovedkablet tilsluttes til den hånd-
holdte enhed. For at tilslutte kablet til den håndholdte enhed sørg for at nøglen og rillen (figur 6)
er korrekt rettede ind. Når de først er rettede ind, spænd roulettemøtrikken manuelt for at holde
tilslutningen på plads. Bemærk - ROSCOPE i2000 er udstyret med (2) forskellige stik, hvilket gør
den bagud kompatibel med en bred vifte af ROTHENBERGER Imagers.
Rille
Nøgle

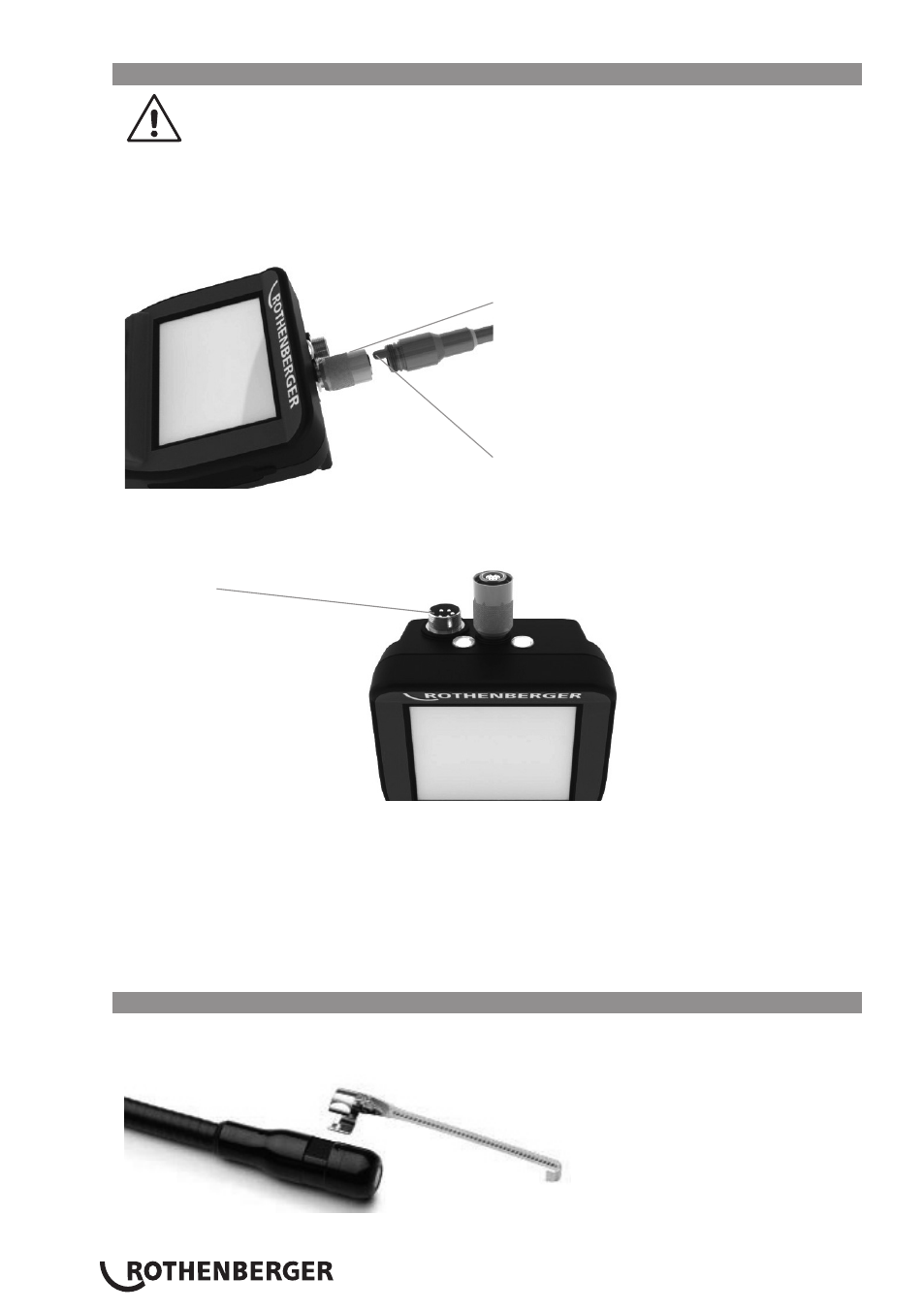

Figur 6- Kabeltilslutninger (stik stil “A”, sort 9-bens-stil stik)
(Til brug sammen med standard Imager forsynet med i2000 og med modul 25/16 Imager)
Stik stil “B“
Figur 7- Kabeltilslutninger (stik stil “B”, sølv 5-bens-stil stik)
(Stik stil ”B” bruges til at fastgøre tidligere versioner af ROSCOPE Imager kabel til ROSCOPE
i2000)
BEMÆRK: 1,2 m (4’) kabelforlængere findes kun til stik stil ”A” Imager til forlængelse af dit ka-
bel op til en længde på 9,7 m (32’). Du monterer en forlængelse ved først at fjerne imager kablet
fra den håndholdte enhed ved at løsne roulettemøtrikken. Tilslut forlænger(e) til den håndholdte
enhed som beskrevet ovenfor (figur 6). Imager hovedkablet tilsluttes til forlængerens slidsede
ende.
3.5 Montering af kameratilbehør
(Figur nr. 8) viser et spejl, krog og magnet (tilbehør sælges separat). Hvert stykke tilbehør fast-
gøres til det (leverede) stik stil ”A” Imager hoved på samme måde.
Figur 8 – Stik stil ”A” tilbehør (sælges separat)
