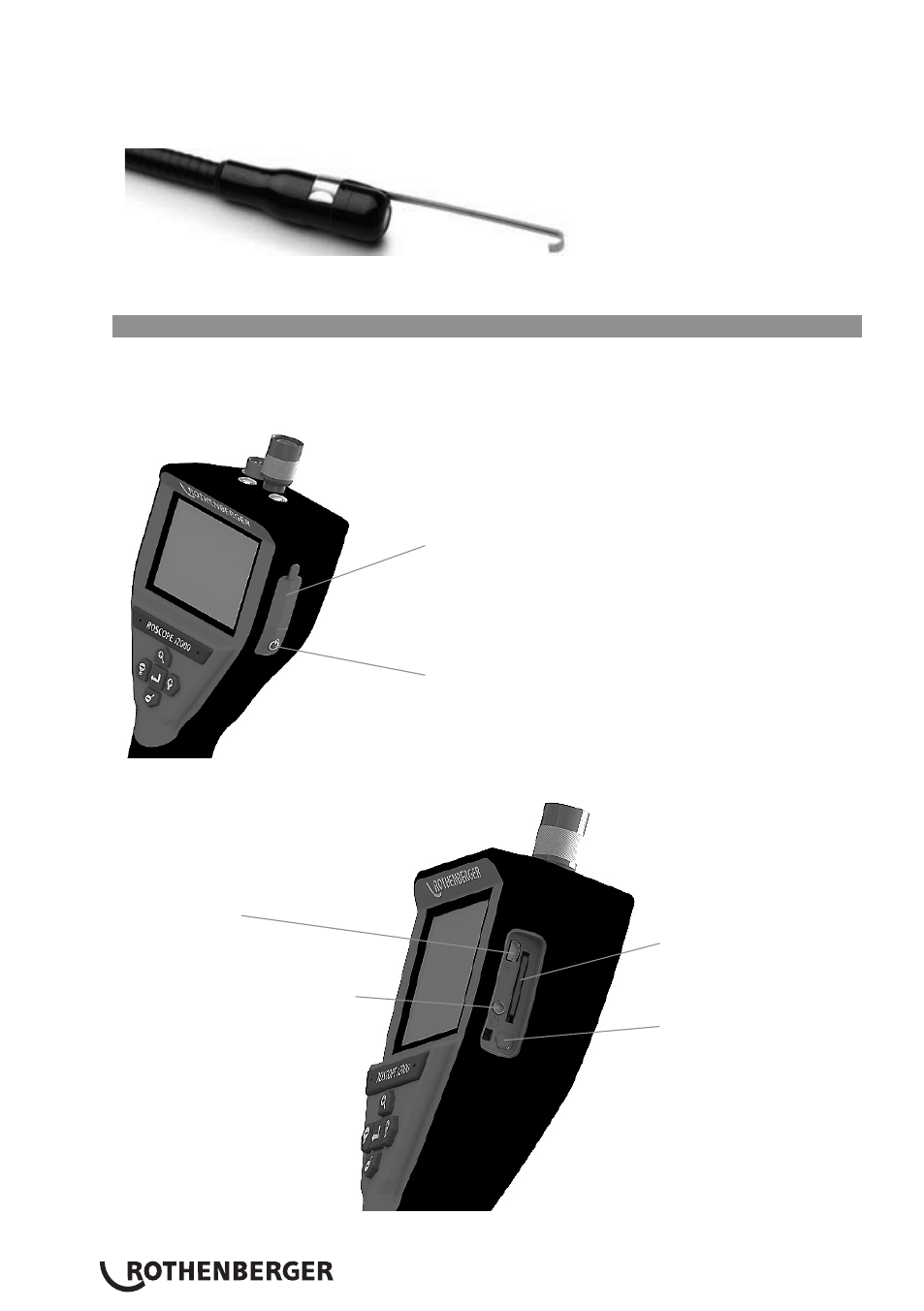

Při připojování příslušenství podržte hlavu zobrazovacího zařízení v poloze znázorněné
na (obrázku č. 8). Nasuňte půlkruhový konec příslušenství na plošky hlavy zobrazovacího
zařízení tak, jak je znázorněno na obrázku 8. Poté příslušenství otočte o 1/4 otáčky tak, aby
jeho dlouhé rameno vyčnívalo v poloze znázorněné na (obrázku č. 9).
Obrázek 9 – Instalace příslušenství na zobrazovací zařízení opatřené konektorem v provedení
„A“
3.6 Instalace paměťové karty SD
Vyhledejte úchytku na krytu portů (obrázek č. 10) a jejím zvednutím a vytažením sejměte kryt.
Tím se zpřístupní slot po paměťovou kartu SD. (Paměťová karta SD je součástí dodaného
příslušenství). Zasuňte paměťovou kartu SD do slotu (obrázek č. 11) a přitom se ujistěte, že
její kontakty směřují k vám a zešikmená část karty směřuje dolů.
Silikonový kryt
Tlačítko vypínače napájení
Obrázek č. 10 – Kryt portů a tlačítko vypínače napájení
Port mini USB
Slot pro paměťovou
kartu SD
Port pro výstupní videosignál
Tlačítko vypínače
napájení
Obrázek č. 11 – Vstupy / výstupy zařízení
