Magyar -

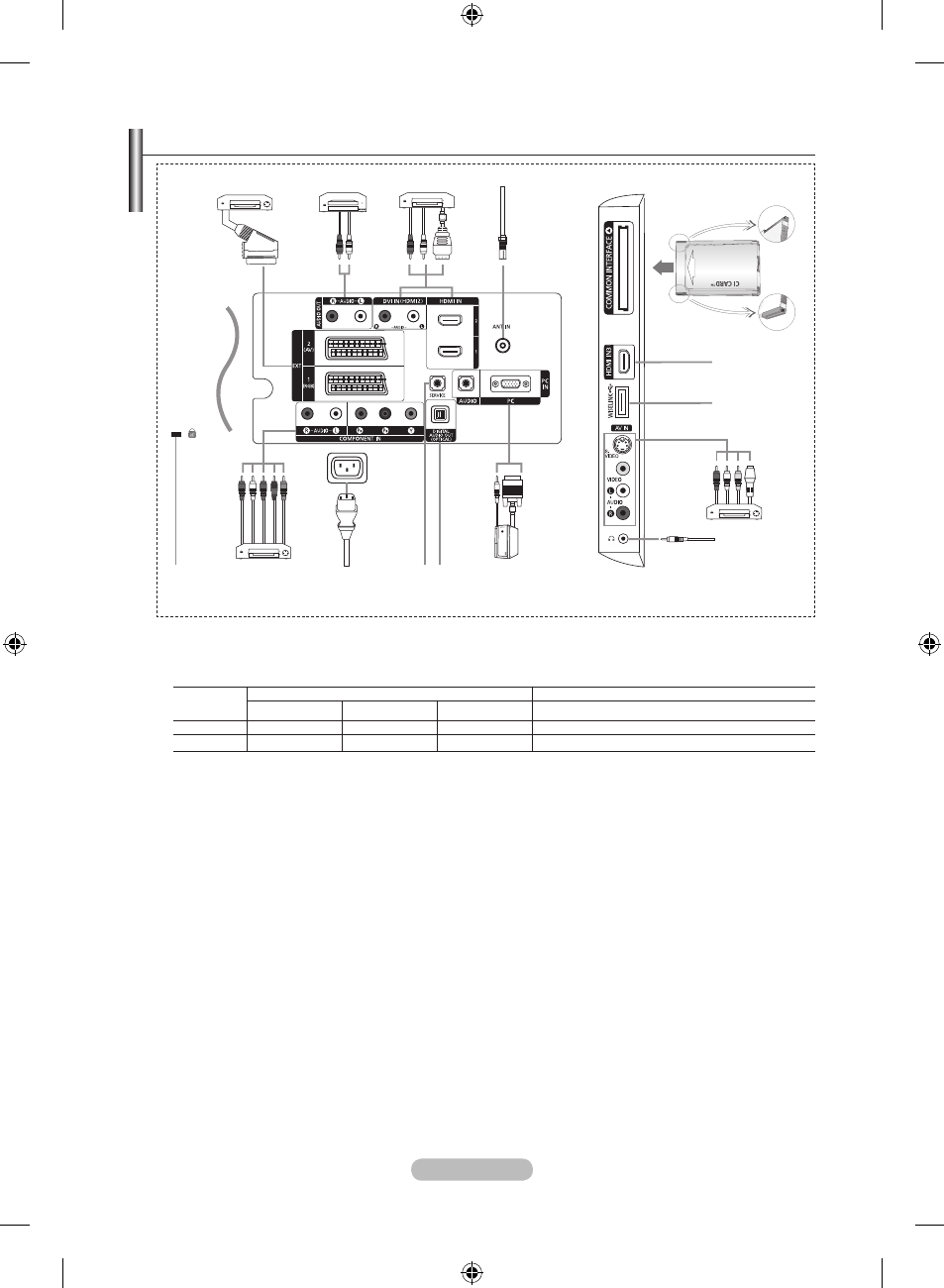

A csatlakoztató panel áttekintése
Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.
1 EXT 1, EXT 2
Csatlakozó
Bevitel Kimenet
Videó Audió (bal/jobb) RGB Videó + Audió (bal/jobb)
1. Külső O O O Csak TV- vagy DVD-kimenet van.
2. Külső O O Választható kimenet.
Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy
videolemez-lejátszó számára.
2 AUDIO OUT(R-AUDIO-L)
Az RCA audiokábeleket a készüléke hátsó oldalán található „R – AUDIO - L” bemenethez csatlakoztassa,
a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.
3 HDMI IN 1, HDMI IN 2, HDMI IN 3
A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja.
HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.
HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni.
Mi az a HDMI?
A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású
digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé.
A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen
keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete
kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció,
valamint támogatja a többcsatornás digitális hangátvitelt.
A TV esetleg nem ad ki hangot és a kép természetellenes színekben jelenhet meg, ha 1.3 verziónál
régebbi HDMI-t támogató DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt csatlakoztat. Ha
egy régebbi HDMI-kábelt csatlakoztat és nincs hang, csatlakoztassa a HDMI-kábelt a televízió hátoldalán
található HDMI IN 2 csatlakozóhoz és az audiokábeleket a DVI IN (HDMI2) „R-AUDIO-L” csatlakozókhoz.
Ebben az esetben lépjen kapcsolatba a DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt
árusító céggel a HDMI verzió megerősítéséért, majd kérjen egy friss firmware verziót. Az 1.3 verziótól
eltérő HDMI kábelek zavaró vibrációt okozhatnak a képernyőn vagy nem adnak képet.
➣
➣
-
-
-
-
-
➣
-
-
➣
[Az oldallapon lévő csatlakozók]
Hálózati bemenet
A termék színe és formája típusonként különbözhet. ➣
1 2 3 4
5
3
6
7
8
9 0 ! @ #
