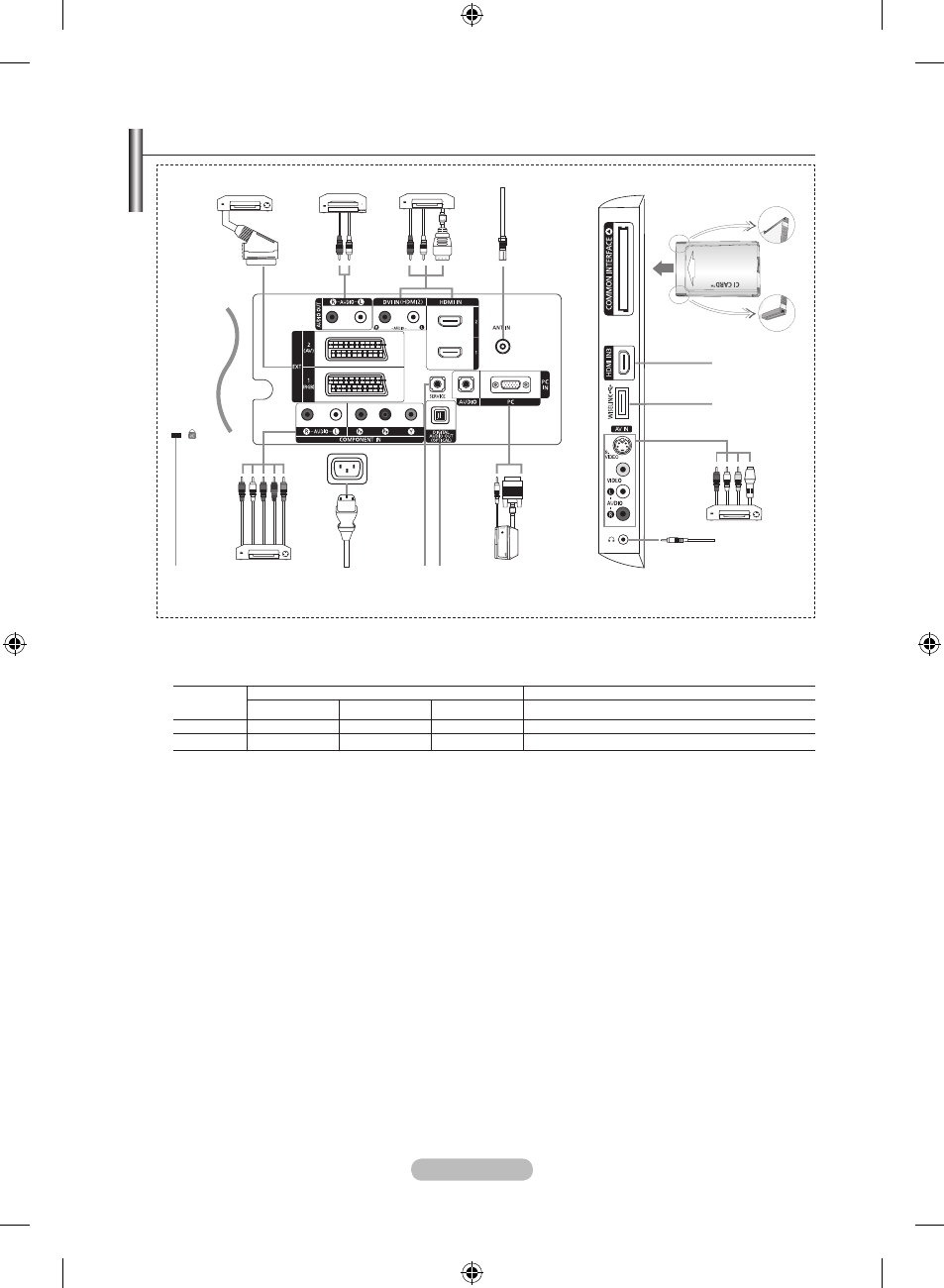

Pregled ploče povezivanja
Prilikom svakog priključivanja vanjskog uređaja na televizor provjerite je li jedinica isključena.
Kod spajanja vanjskog uređaja, uskladite boju priključka s bojom kabela.
1
EXT 1, EXT 2
Priključak
Ulaz
Izlaz
Video
Audio (L/D)
RGB
Video + Audio (L/D)
VANJ. 1
O
O
O
Dostupni su samo TV ili DTV izlazi.
VANJ. 2
O
O
Izlazi koje možete odabrati.
Ulazi ili izlazi za vanjske uređaje, poput videorekordera, DVD uređaja, uređaja za videoigre ili playera
videodiskova.
2
AUDIO OUT(R-AUDIO-L)
RCA audiokabele spojite s AUDIO OUT “R-AUDIO-L” na stražnjem dijelu uređaja, a ostale s odgovarajućim
konektorima audioulaza na pojačalu ili DVD kućnom kinu.
3
HDMI IN 1, HDMI IN 2, HDMI IN 3
Podržava veze između HDMI kompatibilnih AV uređaja (kao što su: set-top box, DVD uređaji).
Za međusobnu povezanost HDMI uređaja nije potrebna posebna veza za prijenos zvuka.
Prilikom povezivanja pomoću kabela HDMI/DVI signala morate koristiti HDMI IN2 priključak.
Što je HDMI?
“High Definition Multimedia interface” omogućuje prijenos digitalnih videopodataka visoke rezolucije i više
kanala digitalnih zvučnih podataka.
HDMI/DVI terminal podržava DVI vezu s dodatnim uređajem uz korištenje odgovarajućeg kabela (ne
isporučuje se). Razlika između HDMI-a i DVI-a je u tome što je HDMI uređaj manji po veličini, već ima
instaliranu značajku HDCP (High Bandwidth Digital Copy Protection) i podržava više kanala digitalnih
zvučnih podataka.
Televizor možda neće reproducirati zvuk, a slike će biti prikazane u nepravilnim bojama ako su s
televizorom povezani DVD playeri / kabelski prijemnici / satelitski prijemnici koji podržavaju HDMI
verzije ranije od verzije 1.3. Ako nakon spajanja starijeg HDMI kabela nema zvuka, HDMI kabel spojite
na ulazni HDMI IN 2 priključak, a video kablove na ulazne DVI IN (HDMI2) “R-AUDIO-L” priključke sa
stražnje strane televizora. Dogodi li se to, obratite se tvrtki koja je isporučila DVD player / kabelski uređaj /
satelitski prijemnik radi provjere HDMI verzije, a zatim zatražite nadogradnju programskih datoteka. HDMI
kabeli koji nisu verzije 1.3 mogu uzrokovati neugodno titranje ili nepostojanje slike na zaslonu.
➣
➣
-
-
-
-
-
➣
-
-
➣
1
2
3
4
5
3
6
7
8
9
0
!
@
#
[Priključci na bočnoj ploči]
Boja i oblik proizvoda može varirati ovisno o modelu.
➣
Ulazno napajanje
