Slovensky -

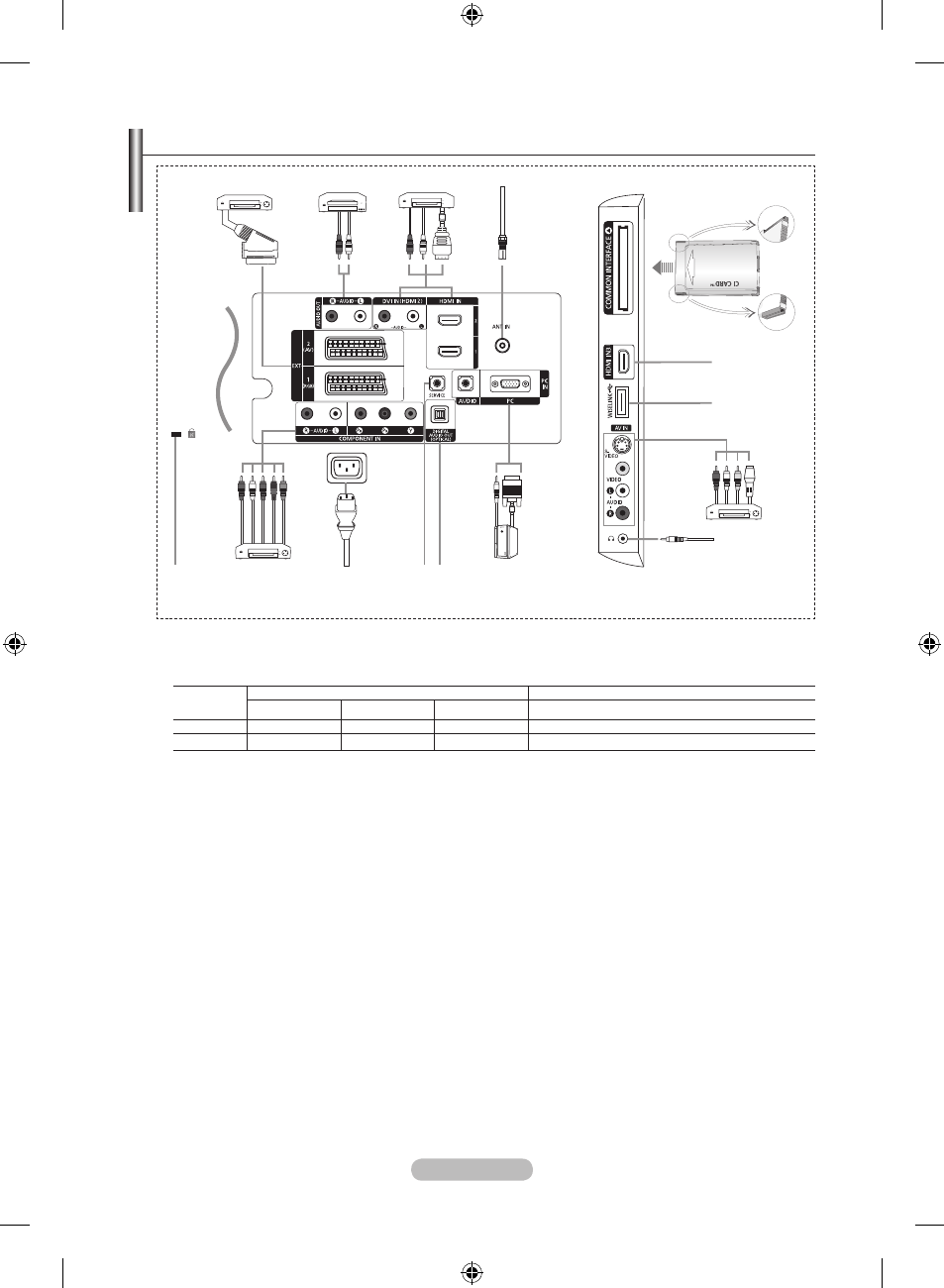

Pohľad na prípojný panel
Kedykoľvek, keď k TV pripojíte externé zariadenie, uistite sa, že je napájanie zariadenia vypnuté.
Pri pripájaní externého zariadenia dodržujte farbu prípojného konektora a kábla.
1
EXT 1, EXT 2
Konektor
Vstup
Výstup
Video
Audio (L/R)
RGB
Video + Audio (L/R)
EXT 1
O
O
O
Dostupný je len TV alebo DTV výstup.
EXT 2
O
O
Výstup si môžete vybrať.
Vstupy alebo výstupy pre externé zariadenia, ako napríklad videorekordéry, DVD, herné konzoly alebo
prehrávače videodiskov.
2
AUDIO OUT(R-AUDIO-L)
Pripojte RCA audio káble ku “AUDIO OUT “R-AUDIO-L” na zadnej strane prístroja a ich opačné konce k
príslušným konektorom vstupu zvuku na zosilňovači alebo domácom DVD kine.
3
HDMI IN 1, HDMI IN 2, HDMI IN 3
Podporné spojenia medzi HDMI AV zariadeniami (satelitný prijímač, DVD prehrávače).
Pre prepojenie HDMI k HDMI nepotrebujete žiadne dodatočné prepojenie zvuku.
Keď používate pripojenie pomocou kábla HDMI/DVI, musíte používať konektor HDMI IN2.
Čo je HDMI?
“Multimediálne rozhranie s vysokým rozlíšením (HDMI)” umožňuje prenos digitálnych videoúdajov
s vysokým rozlíšením a viackanálovým digitálnym zvukom.
Koncovka HDMI/DVI podporuje pripojenie DVI k rozšírenému zariadeniu pomocou vhodného kábla (nedodáva
sa). Rozdiel medzi HDMI a DVI je ten, že HDMI zariadenie je menšie, má nainštalovanú funkciu HDCP (High
Bandwidth Digital Copy Protection) kódovania a podporuje viackanálový digitálny zvuk.
Keď sa pripoja DVD prehrávače/prijímače káblovej televízie/satelitné prijímače podporujúce verzie HDMI
staršie ako 1.3, TV nemusí vydávať zvuk a obraz sa môže zobraziť nezvyčajnou farbou. Keď pripájate
starší kábel HDMI a nie je počuť zvuk, pripojte kábel HDMI do konektora HDMI IN 2 a zvukové káble do
konektorov DVI IN (HDMI2) „R-AUDIO-L“ na zadnej strane TV. Ak sa to stane, kontaktujte spoločnosť,
ktorá poskytla DVD prehrávač/koncový prijímač káblovej televízie/prijímač satelitného vysielania, aby ste
si overili verziu HDMI a následne požiadali o aktualizáciu firmvéru. Káblov HDMI, ktoré nie sú 1.3 a môžu
spôsobovať otravné blikanie alebo nezobrazovanie obrazu.
DVI IN (HDMI 2) (R-AUDIO-L)
Zvukové DVI výstupy pre externé zariadenia.
➣
➣
-
-
-
-
-
➣
-
-
➣
-
1
2
3
4
5
3
6
7
8
9
0
!
@
Farba a tvar produktu sa môže odlišovať v závislosti od modelu.
➣
Príkon
[Konektory na bočnom paneli]
#
