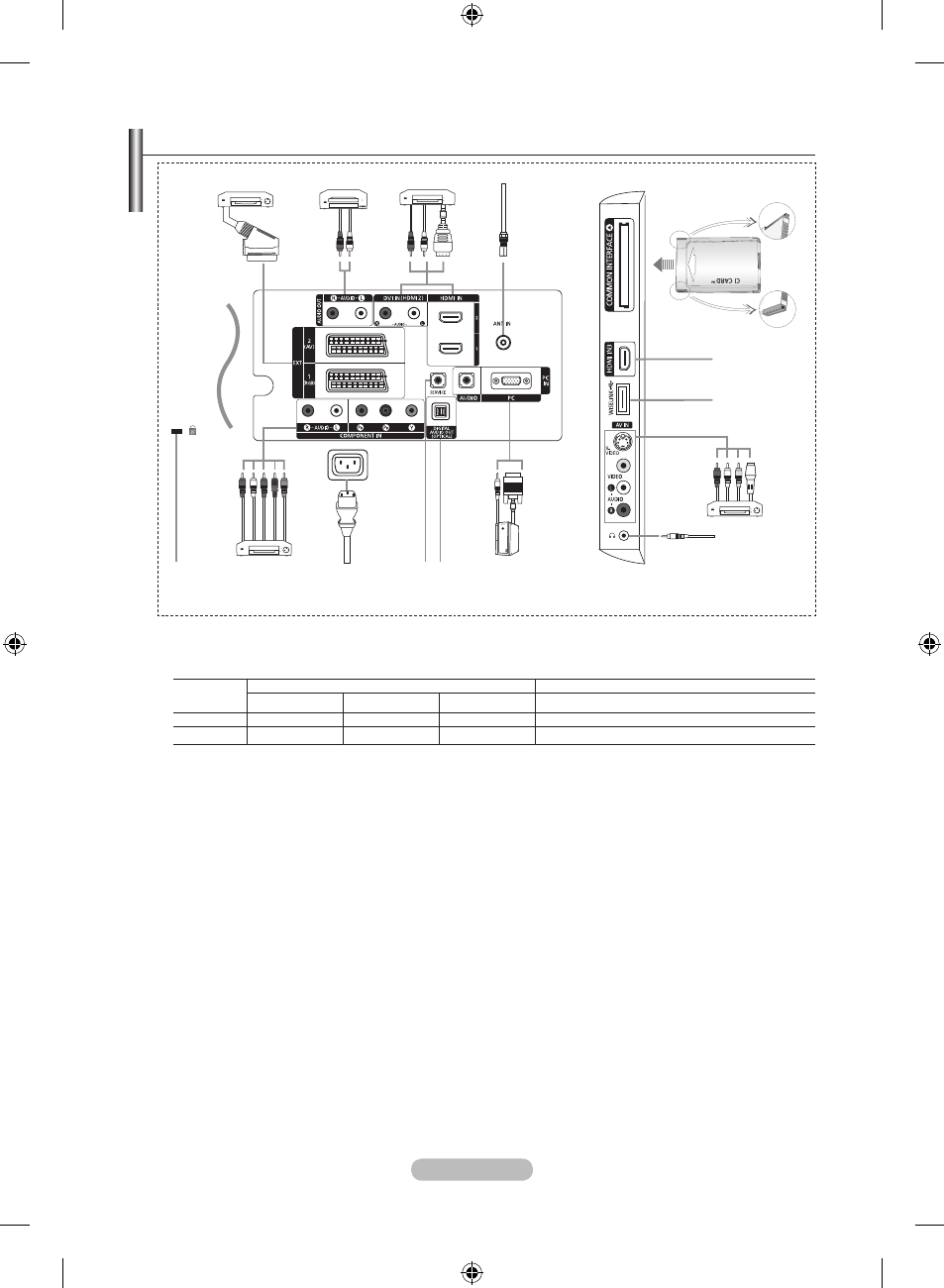

Επισκόπηση του πίνακα σύνδεσης
Κάθε φορά που συνδέετε στην τηλεόραση σας μια εξωτερική συσκευή, βεβαιωθείτε πως η συσκευή είναι απενεργοποιημένη.
Κατά τη σύνδεση εξωτερικής συσκευής, αντιστοιχίστε το χρώμα του βύσματος με το χρώμα της υποδοχής της συσκευής.
1
EXT 1, EXT 2
Υποδοχή
σύνδεσης
Είσοδος
Έξοδος
Βίντεο
Ήχος (Α/Δ)
RGB
Βίντεο + Ήχος (Α/Δ)
EXT 1
O
O
O
Υπάρχει έξοδος μόνον TV ή DTV.
EXT 2
O
O
Επιλογή εξόδου
Είσοδοι ή έξοδοι για εξωτερικές συσκευές, όπως συσκευές βίντεο, DVD, συσκευές βιντεοπαιχνιδιών ή συσκευές
αναπαραγωγής δίσκων βίντεο.
2
AUDIO OUT(R-AUDIO-L)
Συνδέστε τα καλώδια ήχου RCA στις υποδοχές AUDIO OUT “R-AUDIO-L” που βρίσκονται στο πίσω μέρος της
τηλεόρασής σας και στις αντίστοιχες υποδοχές σύνδεσης εισόδου ήχου του Ενισχυτή ή του συστήματος οικιακού
κινηματογράφου DVD.
3
HDMI IN 1, HDMI IN 2, HDMI IN 3
Υποστηρίζει τη σύνδεση μεταξύ συσκευών AV που διαθέτουν υποδοχή HDMI (συσκευές Set-Top Box,
αναπαραγωγής δίσκων DVD).
Δεν απαιτείται πρόσθετη σύνδεση ήχου για σύνδεση HDMI σε HDMI.
Εάν χρησιμοποιείτε σύνδεση με χρήση καλωδίου HDMI/DVI, θα πρέπει να χρησιμοποιήσετε την υποδοχή HDMI IN2.
Τι είναι το HDMI;
Η επιλογή “High Definition Multimedia interface” επιτρέπει τη μετάδοση ψηφιακών δεδομένων βίντεο υψηλής
ανάλυσης και πολλαπλών καναλιών ψηφιακού ήχου.
Το τερματικό HDMI/DVI υποστηρίζει σύνδεση DVI με κάποια εξωτερική συσκευή με το κατάλληλο καλώδιο
(δεν διατίθεται). Η διαφορά μεταξύ HDMI και DVI είναι ότι η συσκευή HDMI είναι μικρότερη σε μέγεθος, έχει
εγκατεστημένη τη δυνατότητα κρυπτογράφησης HDCP (High Bandwidth Digital Copy Protection) και υποστηρίζει
πολυκαναλικό ψηφιακό ήχο.
Όταν συνδέονται συσκευές DVD/δέκτες καλωδιακής τηλεόρασης/δορυφορικοί δέκτες που υποστηρίζουν
εκδόσεις HDMI παλαιότερες από την 1.3, η τηλεόραση ενδεχομένως να μην εξάγει ήχο και οι εικόνες να
εμφανίζονται με λάθος χρώμα. Εάν συνδέσετε κάποιο παλαιότερο καλώδιο
HDMI
και δεν ακούγεται ήχος,
συνδέστε το καλώδιο HDMI στην υποδοχή HDMI IN 2 και τα καλώδια ήχου στις υποδοχές DVI IN (HDMI2)
“R-AUDIO-L”, στο πίσω μέρος της τηλεόρασης. Εάν συμβεί αυτό, επικοινωνήστε με την εταιρεία, από
την οποία προμηθευτήκατε τη συσκευή DVD/δέκτη καλωδιακής τηλεόρασης/δορυφορικό δέκτη, για να
επιβεβαιώσετε την έκδοση του HDMI και, στη συνέχεια, ζητήστε ενημέρωση υλικολογισμικού. Τα καλώδια
HDMI που δεν είναι της έκδοσης 1.3 ενδέχεται να προκαλέσουν ενοχλητικά τρεμοπαίγματα ή ακόμη και να μην
εμφανίζεται εικόνα στην οθόνη.
➣
➣
-
-
-
-
-
➣
-
-
➣
1
2
3
4
5
3
6
7
8
9
@
[Υποδοχές πλευρικού πάνελ]
Είσοδος τροφοδοσίας
Το χρώμα και το σχήμα του προϊόντος μπορεί να διαφέρει, ανάλογα με το μοντέλο.
➣
