Čeština -

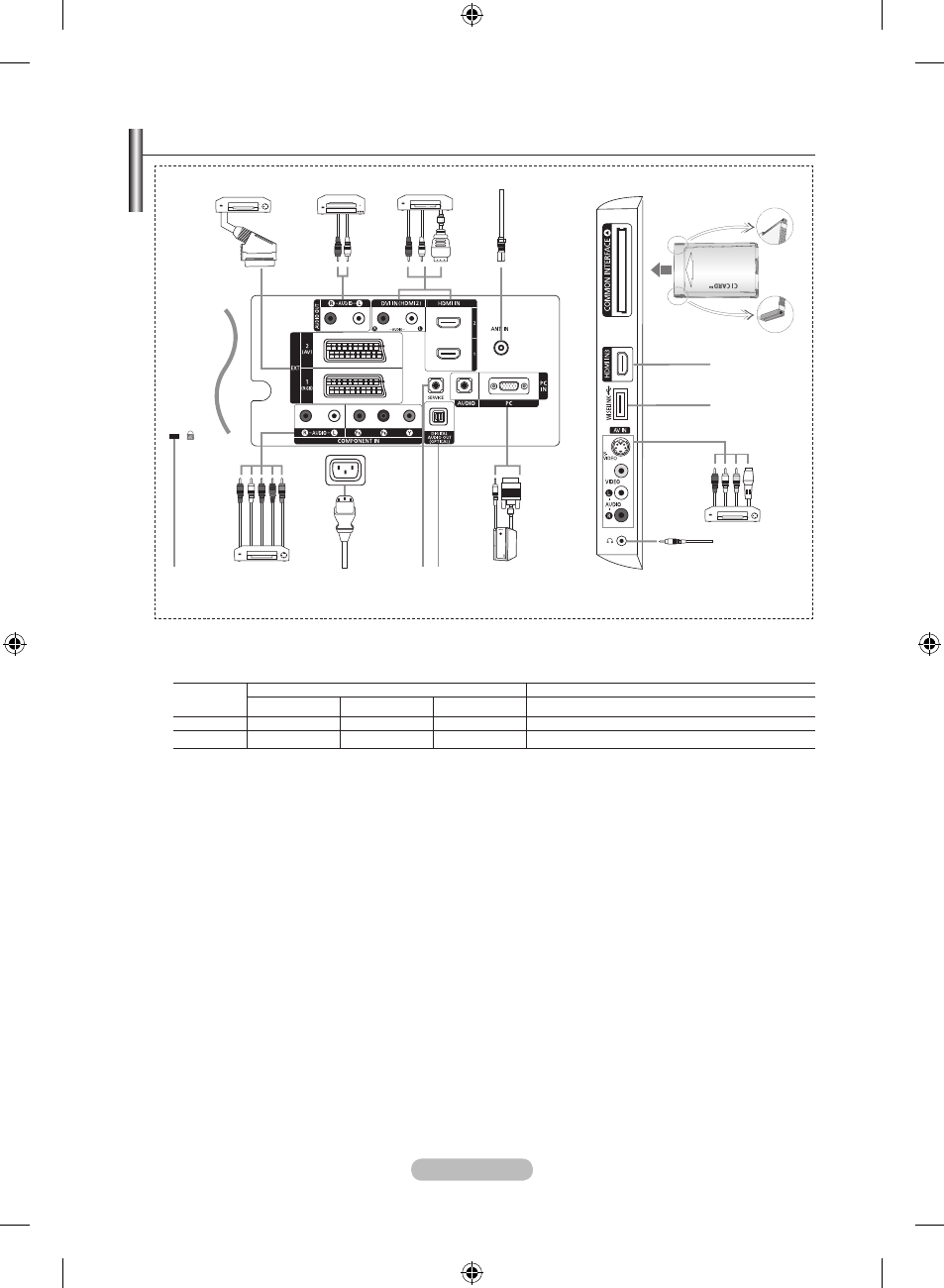

Seznámení s konektorovým panelem
Při každém připojení externího zařízení k televizoru se ujistěte, že je jednotka odpojena od sítě.
Při připojení externího zařízení dbejte na to, aby byla zdířka stejné barvy jako kabel.
1
EXT 1, EXT 2
Konektor
Vstupní
Výstup
Video
Audio (L/R)
RGB
Video + Audio (L/R)
EXT 1
O
O
O
K dispozici je pouze výstup TV nebo DTV.
EXT 2
O
O
Výstup je volitelný.
Vstup a výstup pro externí zařízení, jako je videorekordér, přehrávač DVD, zařízení pro videohry nebo
diskové videopřehrávače.
2
AUDIO OUT(R-AUDIO-L)
Zapojte audiokabely RCA do zdířky AUDIO OUT „R - AUDIO - L” na zadní straně přístroje a druhý konec
kabelů do odpovídajících vstupních audiokonektorů na zesilovači nebo domácím DVD kině.
3
HDMI IN 1, HDMI IN 2, HDMI IN 3
Podporuje propojení mezi AV přístroji aktivovanými pro připojení HDMI (set-top boxy, DVD přehrávače).
Pro připojení HDMI k HDMI není nutné žádné dodatečné připojení zvuku.
Pokud použijete propojení pomocí kabelu HDMI/DVI, musíte použít konektor HDMI IN2.
Co je HDMI?
Rozhraní HDMI (High Definition Multimedia Interface) umožňuje přenos digitálního obrazu vysoké kvality a
více kanálů digitálního zvuku.
Přípojka HDMI/DVI podporuje připojení DVI k rozšířenému zařízení pomocí příslušného kabelu (není
součástí balení). Rozdíl mezi HDMI a DVI je v tom, že zařízení HDMI je menší a je vybaveno kódovací
funkcí HDCP (High Bandwidth Digital Copy Protection) a podporuje vícekanálový digitální zvuk.
V případě, že jsou k televizoru připojeny přehrávače DVD, přijímače kabelové televize nebo satelitní přijímače
podporující verze HDMI starší než 1.3, může se stát, že televizor nebude vydávat zvuk a budou se zobrazovat
neobvyklé barvy. Pokud připojíte starší kabel HDMI a televizor nevydává zvuk, připojte kabel HDMI ke konektoru
HDMI IN 2 a audiokabely ke konektorům DVI IN (HDMI2) „R-AUDIOL” na zadní straně televizoru. Pokud nastane
tato situace, obraťte se na společnost, která vám dodala přehrávač DVD, přijímač kabelové televize nebo satelitní
přijímač, aby vám potvrdila verzi HDMI, a vyžádejte si aktualizaci firmwaru. Poté můžete požadovat upgrade kabelů
HDMI, které jsou starší než verze 1.3, protože tyto kabely mohou způsobovat nepříjemné blikání nebo ztrátu obrazu.
DVI IN (HDMI 2) (R-AUDIO-L)
Výstupy audio DVI pro externí zařízení.
➣
➣
-
-
-
-
-
➣
-
-
➣
-
1
2
3
4
5
3
6
7
8
9
0
!
@
Barva i tvar výrobku mohou být různé v závislosti na modelu.
➣
#
Zdířka pro napájení
[Zdířky bočního panelu]
