Pag. 5 DCRE485 0600
Installazione
La fase di installazione deve essere effettuata solo da personale tecnico qualificato.
Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato.
Apertura dell’imballaggio
Se l’imballo non presenta evidenti difetti (dovuti a cadute o abrasioni anomale), procedere al controllo del materiale in
esso contenuto, secondo la lista fornita al paragrafo Contenuto dell’imballo al capitolo Introduzione.
I materiali d’imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli
secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.
Controllo della marcatura
Prima di procedere con l’installazione controllare se il materiale fornito corrisponde alle specifiche richieste,
esaminando le etichette di marcatura, secondo quanto descritto al capitolo Descrizione della marcatura.
Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale: l’uso di apparecchi non
idonei può portare a gravi pericoli per la sicurezza del personale e dell’impianto.

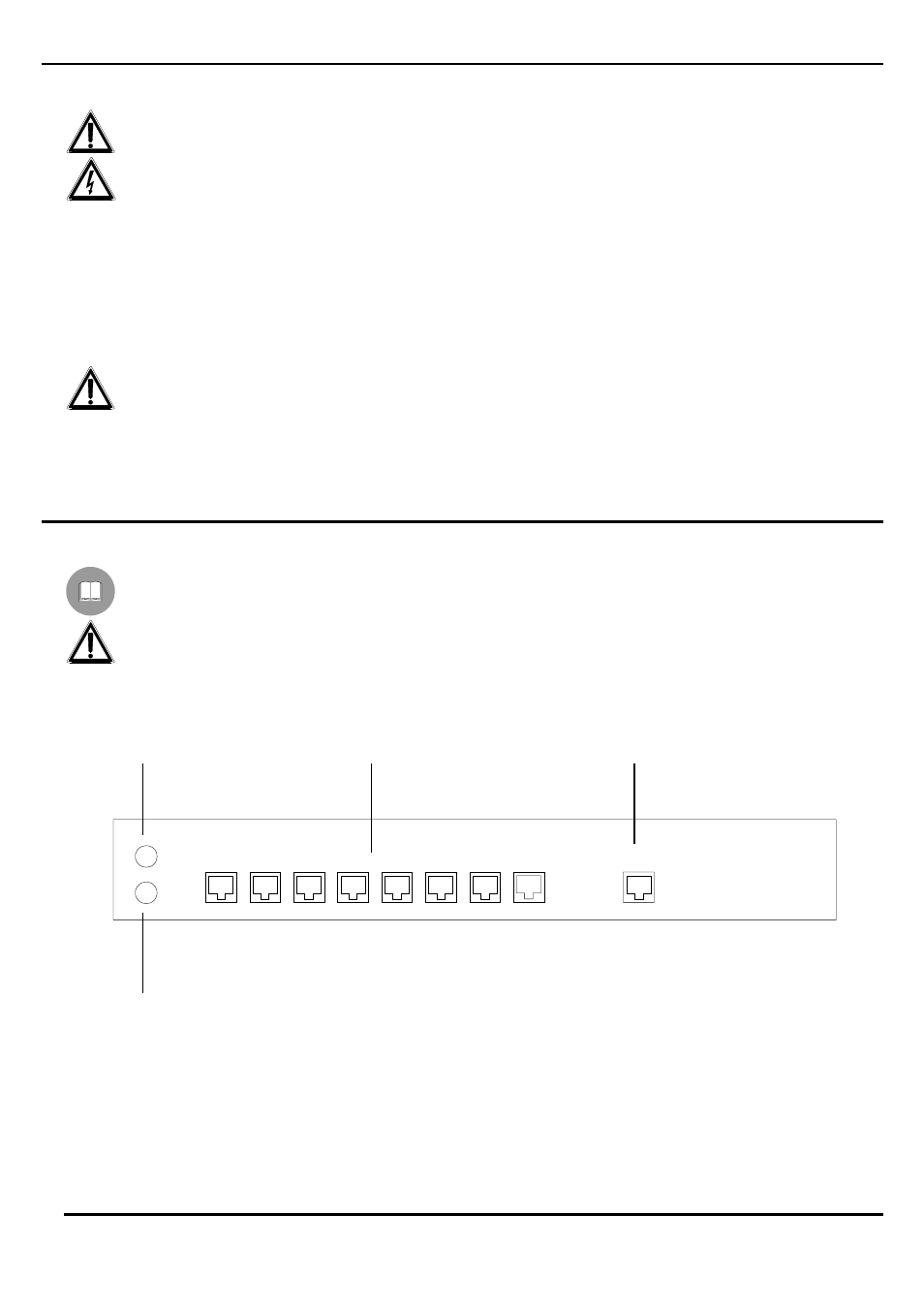

Connettori e collegamenti
L’unità DCRE485 presenta 9 connettori RJ11 posti sul retro della meccanica ed un fusibile di protezione.
Tutte le linee RS485, sia in ingresso che in uscita, presentano la resistenza di terminazione inserita.
La trasmissione dei dati digitali dalle uscite è effettuata contemporaneamente in RS485 sulle 8 uscite.
Uscite seriali RS485 Ingresso seriale RS485 Alimentazione
Fusibile 63mAT 250V
