Page 6 DCRE485 0600

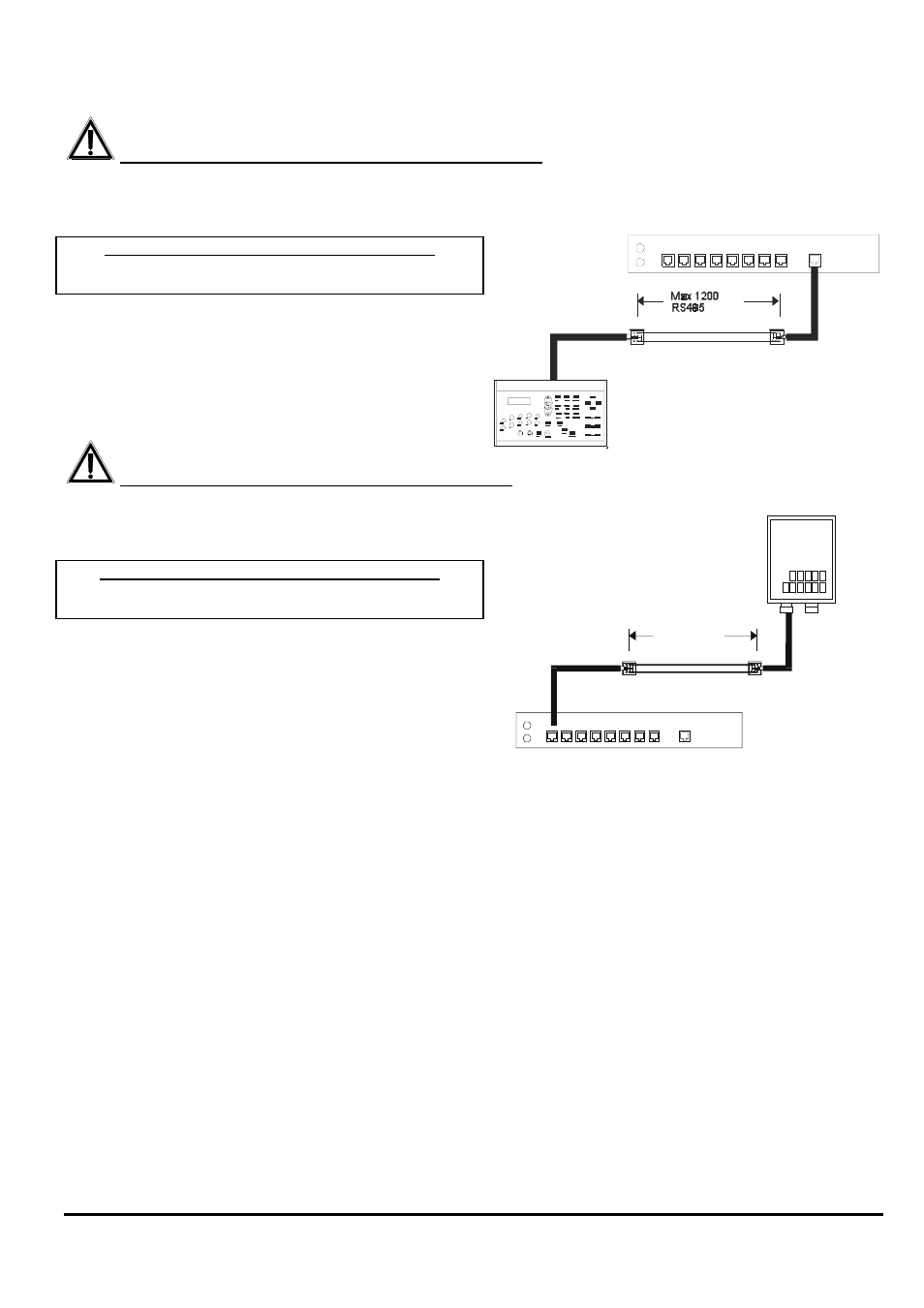

Pour le raccordement avec boucle, raccorder les appareils au moyen des boîtes de dérivation RJ, fournies par le
fabricant, suivant les tableaux de référence ci-dessous:
Raccordement pupitre DCS3 - distributeur DCRE485
Raccordement RS485: distance max 1200m
DCS3 DCRE485
RS485A
Blanc ------------- Bleu
RS485A
RS485B
Jaune ------------ Noir
RS485B
Raccordement distributeur DCRE485 - récepteur
Raccordement RS485: max 1200m
DCRE485 Récepteur
RS485A
Blanc --------------------------- Rx485A
RS485B Jaune -------------------------- Rx485B
Pour le raccordement au serre-câble des récepteurs se référer aux rélatifs manuels d’emploi
DCS3
DCRE485
Max 1200
485
RS
DCRE485
DTMRX1
