Seite 6 DCRE485 0600
Für den Anschluß mit dem abgeschirmten Kabel die Geräte mittels, vom Hersteller gelieferter Abzweigdosen RJ, laut
den in der Folge angegebenen Tabellen anschließen:

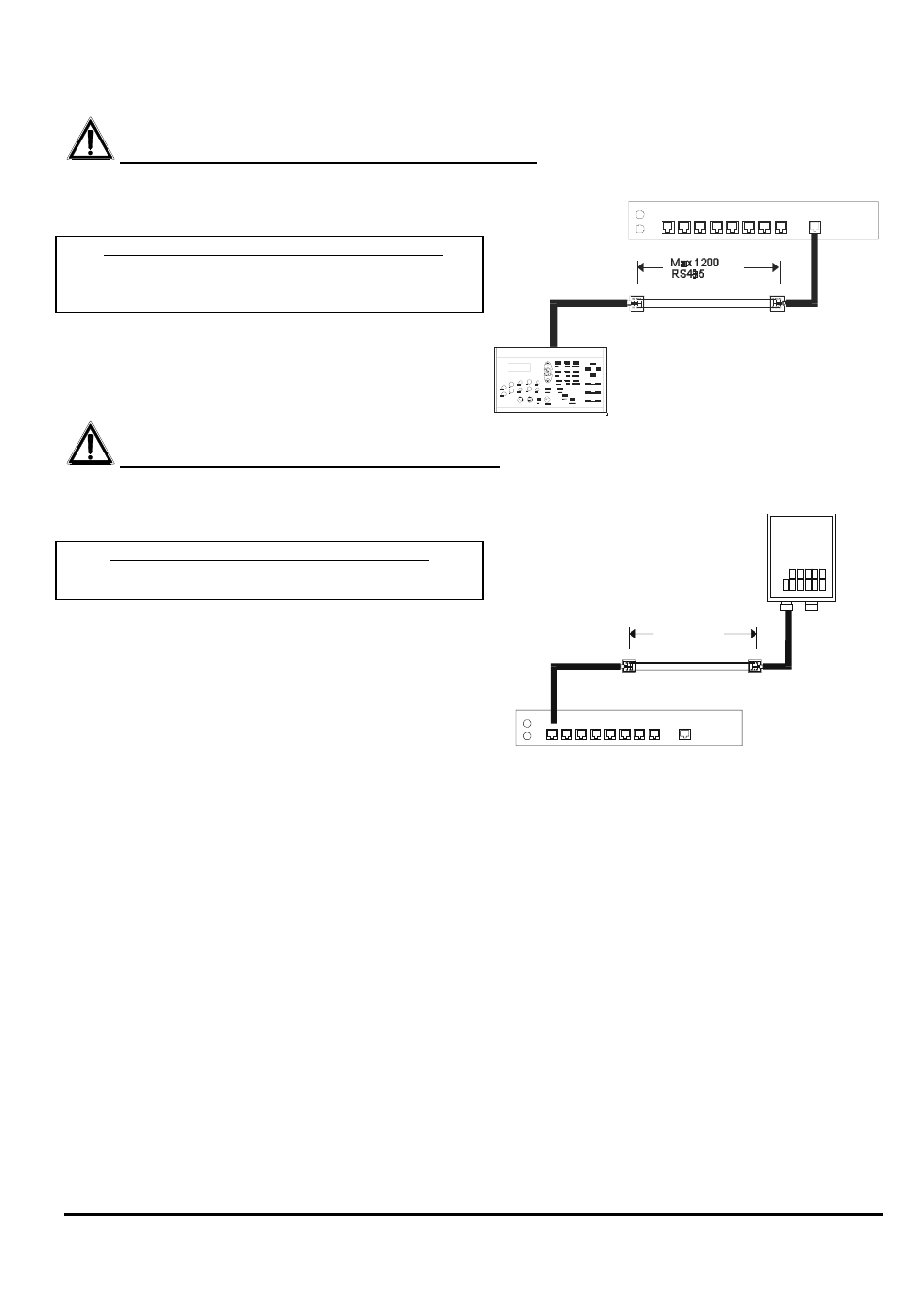

Anschluß der Tastaturen DCS3 - Verteiler DCRE485
Anschluß RS485: Abstand max 1200 Meter
DCS3 DCRE485
RS485A
Weiß -------------
Blau
RS485A
RS485B Gelb ------------- Schwarz RS485B
Anschluß des Verteilers DCRE485 - Empfänger
Anschluß RS485: max 1200 Meter
DCRE485 Empfänger
RS485A
Weiß -------------------------- Rx485A
RS485B Gelb -------------------------- Rx485B
Für den Anschluß an dem Empfängersklemmenbrett auf die entsprechenden Bedienungshandbücher sich beziehen.
DCS3
DCRE485
Max 1200
485
RS
DCRE485
DTMRX1
