Page 4 DCRE485 0600

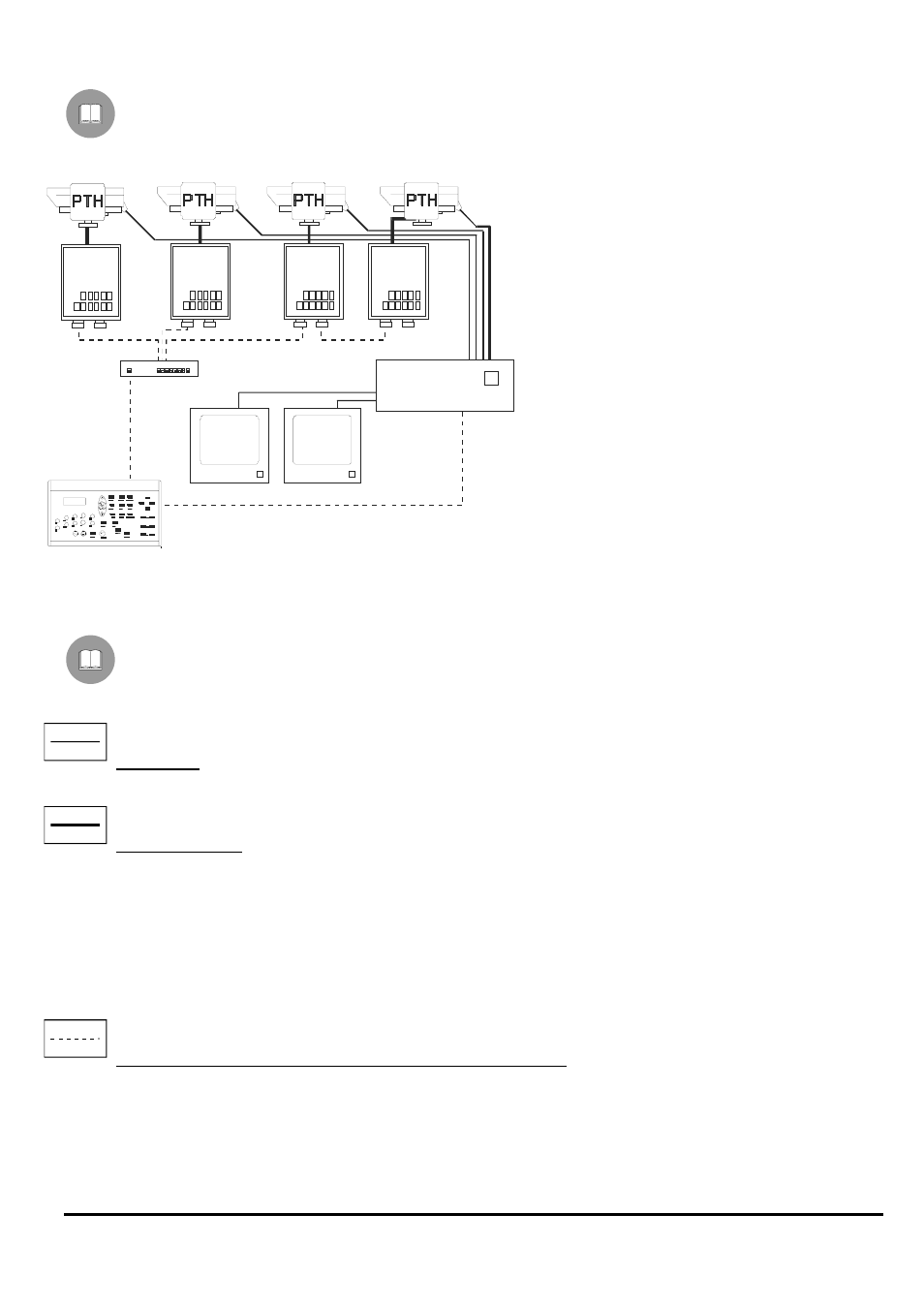

Exemple d’installation
Un opératuer avec plusieurs moniteurs, qui contrôle une série de tourelles en configuration mixte (à étoile et en
ligne bus)
MATÉRIEL
Partie de contrôle:
1 pupitre DCS3
Partie vidéo:
1 commutateur vidéo SW328
2 moniteurs
4 télécaméras
Partie télémétrie:
1 distributeur de données DCRE485
4 récepteurs DTMRX1
4 tourelles
Câblage
Dans le schéma ci-dessus des traits différents ont été employés pour indiquer des câbles à fonctions
divérsifiées:
câble vidéo:
coaxial RG 59 ou câble équivalent.
câble multipolaire:
chaque fonction de contrôle de la tourelle est activée / désactivée par un relais dans le récepteur.
Établir le nombre final de câbles, suivant les indications ci-dessous:
• 7 fils pour le mouvement de la tourelle : droite, gauche, haut, bas, autopan, commun, terre
• 6 fils de contrôle pour objectif à inversion de polarité (zoom, focus, iris)
• 4 fils de contrôle pour objectif à fil commun (zoom, focus, iris)
• 2 fils pour l’auxiliaire
Note: on conseille d’employer des câbles multipolaires différents pour les fonctions en basse et haute tension.
Section minimum conseillée:
0,56 mm² (AWG 20) pour fils en haute tension (tourelle)
0,34 mm² (AWG 22) pour fils en basse tension (objectif, auxiliaire)
câble pour la réception/transmission numérique des commandes:
2 fils pour la réception de l’unité de commande (boucle téléphonique, section 0,22 mm² AWG 24)
2 fils pour l’éventuelle transmission au récepteur suivant en configurations en ligne bus (boucle téléphonique,
section 0,22 mm² AWG 24)
Note: la distance max. de raccordement est de 15 m environ en RS232; 1500 m en Boucle de Courant.
SW328
DCRE485
DCS3
DTMRX1 DTMRX1 DTMRX1 DTMRX1
