Page 5 DCRE485 0600
Installation
L’installation doit être effectuée seulement par un technicien qualifié.
Les procédures suivantes sont effectuées hors tension, si le contraire n’est pas indiqué.
Déballage
Si l’emballage ne présente pas d’évidents défauts dus des chutes ou des chocs anormaux, procéder au contrôle du
matériel contenu, suivant la liste fournie au chapitre Introduction, Contenu de l’emballage.
L’emballage est entièrement fait de matériel recyclable. Le technicien installateur devra l’éliminer selon les modalités
de recolte diversifiée ou en tout cas suivant les normes en vigueur dans le Pays d’emploi.
Contrôle des caractéristiques techniques
Avant d’installer l’appareil, vérifier si les caractéristiques techniques du matériel fourni, figurant sur les
plaques, correspondent aux spécifications requises, en se rapportant au chapitre Caractéristiques techniques . Ne
jamais effectuer de modifications ou de raccordements non prévus dans ce manuel: l’emploi d’appareils non
appropriés peut compromettre sérieusement la sécurité des personnes et de l’installation.

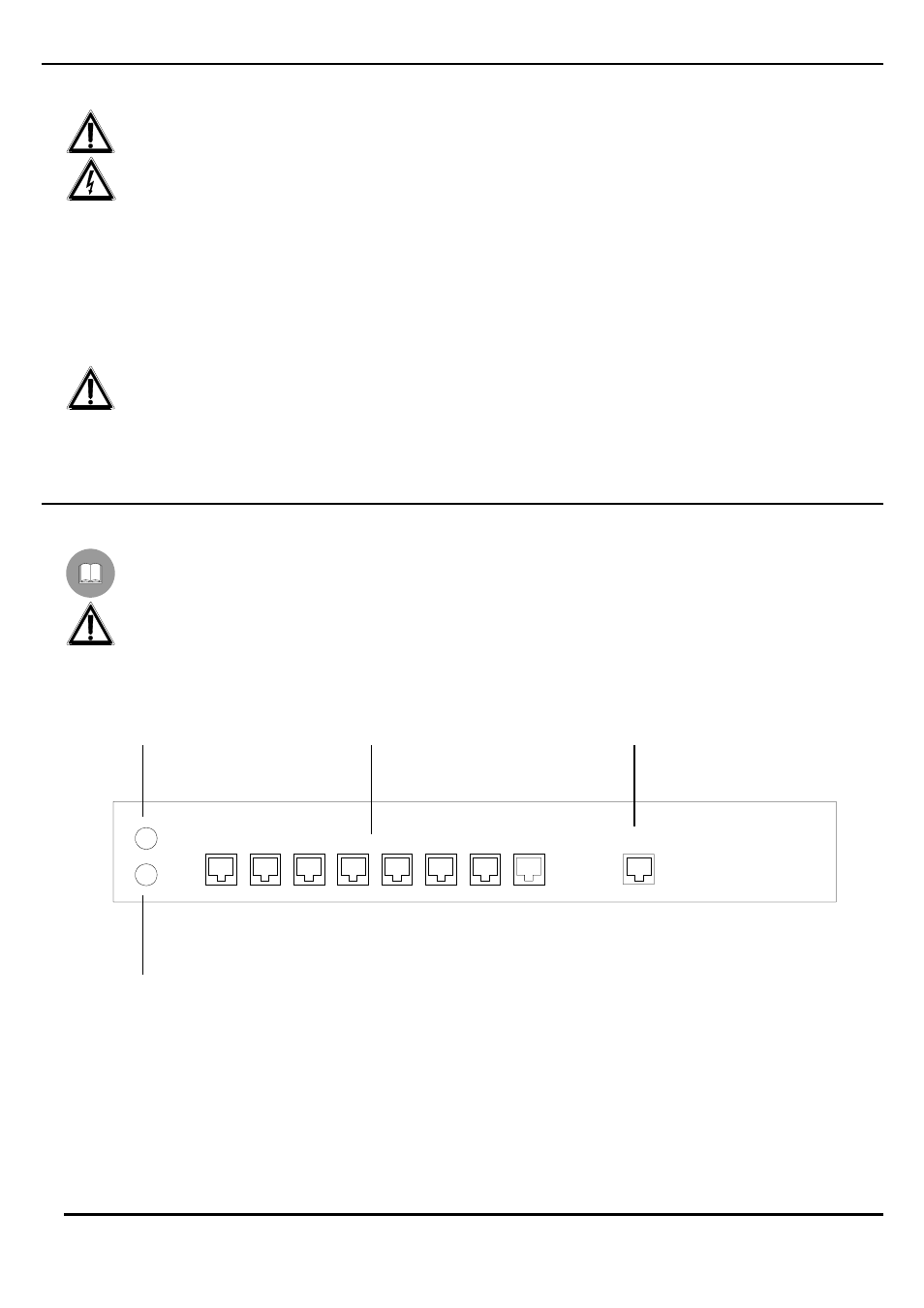

Connecteurs et raccordements
L’unité DCRE485 présente 9 connecteurs RJ11 placés derrière la mécanique et un fusible de protection:
Toutes les lignes RS485, soit en entrée qu’en sortie, ont la résistence de terminaison inserèe.
La transmission des données numériques à partir des sorties est effectuée en même temps en RS485 sur les 8
sorties.
Sorties sérielles RS485 Entrée sérielle RS485 Alimentation
Fusible 63mAT 250V
