Seite 5 DCRE485 0600
Installation
Die Installationsphase darf nur von technischem Fachpersonal durchgeführt werden.
Die folgenden Arbeitsschritte sind, sofern nicht anders vermerkt, ohne Stromversorgung durchzuführen
Öffnen der Verpackung
Wenn die Verpackung keine offensichtlichen Fehler ( Fall oder Abnützungen ) aufweist, ist die Kontrolle des Materials
mit der unter dem Kapitel Einleitung, Verpackungsinhalt mitgelieferten Liste vorzunehmen.
Die Verpackungsmaterialien bestehen zur Gänze aus recyclierbarem Material. Es ist die Aufgabe des
Installationstechnikers, das Verpackungsmaterial entsprechend den Modalitäten der Mülltrennung oder entsprechend
den, im jeweiligen Einsatzland gültigen Vorschriften, zu entsorgen.
Überprüfung der Betriebseigenschaften
Vor der Installation ist zu kontrollieren, ob das Material den gewünschten Eigenschaften entspricht, indem die
Etiketten mit den Betriebseigenschaften laut Beschreibung unter dem Kapitel Betriebseigenschaften auf den
Datenschildern geprüft werden. Es dürfen keinesfalls Änderungen oder in diesem Handbuch nicht vorgesehene
Anschlüsse vorgenommen werden: die Verwendugn ungeeigneter Geräte kann zu großer Gefahr für die Sicherheit
des Personals und der Anlage führen.

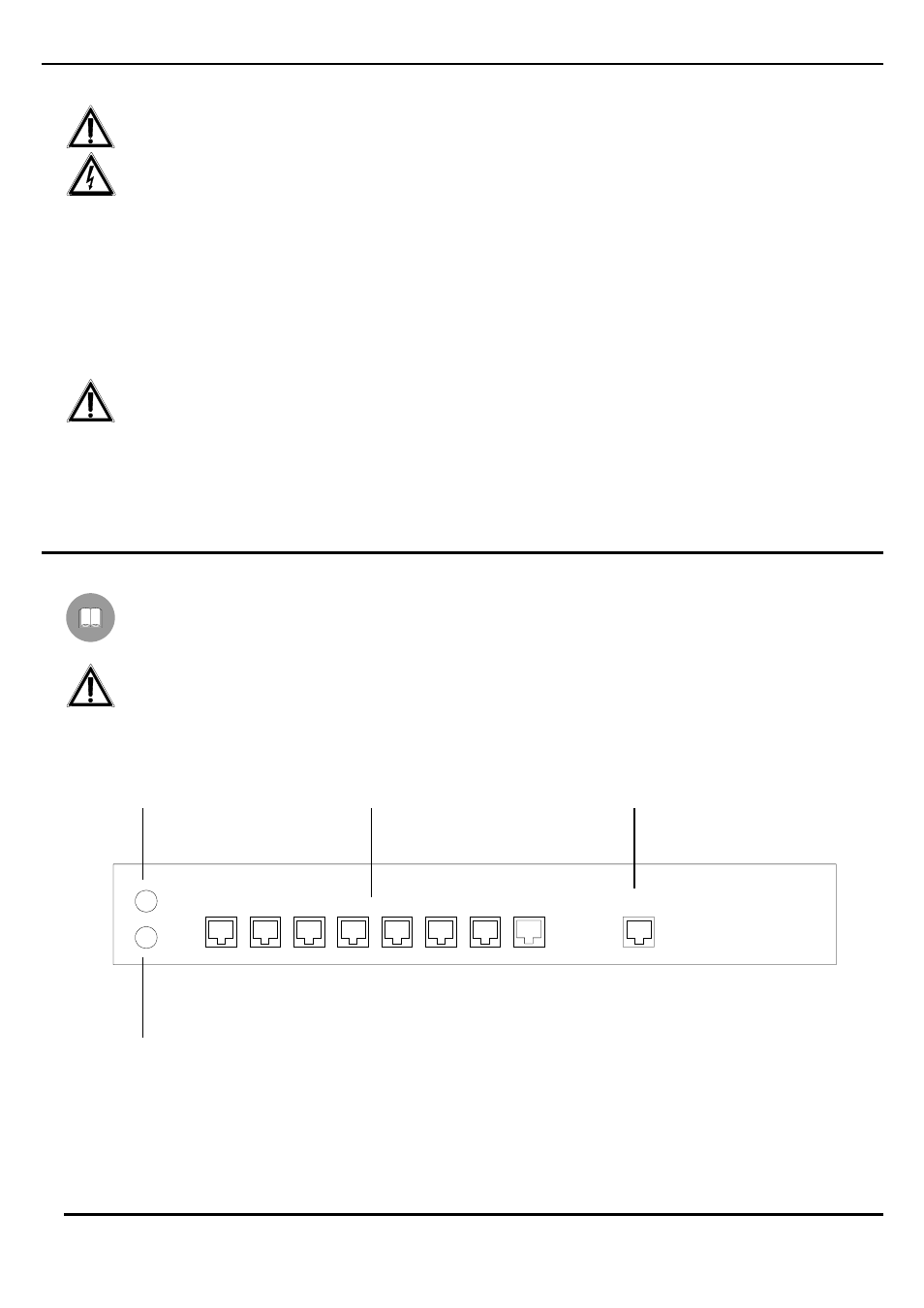

Verbinder und Anschlüsse
Die Einheit DCRE485 weist 9 auf der Rückseite der Mechanik angebrachten Verbinder RJ11 und eine
Schutzsicherung auf:
Alle RS485-Linien, in Eingang und in Ausgang, haben den eingeschalteten Abschluß-Wiederstand.
Die Übertragung der digitalen Daten von den Ausgängen erfolgt gleichzeitig in RS485 in den 8 Ausgängen.
Serielle Ausgänge RS485 Serieller Eingang RS485 Versorgung
Sicherung 63 mAT 230V
