DE - D
eutsch - B
edienungslanleitung
7
6.1.5.1 Versorgungsspannung Gehäuse 100-
240Vac
Das mitgelieferte Netzteil wird in die vorgesehene
Aufnahmestelle auf der hinteren Abdeckplatte
des Gehäuses positioniert. Das Netzteil mit der
entsprechenden Halterung und den beiliegenden
Schrauben an der Gehäuseplatte (Fig. 08, Seite 7)
befestigen.
Der 6-polige Kabelstecker des Netzteils wird in
die zugehörige, mit J5 bezeichnete Buchse auf der
Trägerschaltung eingefügt (Fig. 06, Seite 6).
6.1.5.2 Versorgungsspannung Gehäuse
12Vdc oder 24Vac
Der mitgelieferte vorverkabelte Stecker wird in die
Buchse J5 der Trägerschaltung eingefügt, damit der
Lüfter mit der bereitgestellten Spannung betrieben
werden kann.
Fig. 10
6.1.5.3 Gehäuse schließen
Das Gehäuse schließen. Die Vorgehensweise ist
umgekehrt zu den vorstehenden Ausführungen.
h Am Klemmenblock J4, der an der
Trägerschaltung (Fig. 06, Seite 6) liegt,
läßt sich aus einer externen Quelle die
Hauptspannungsversorgung abgreifen. Wird
der Stromkreis von einer externen Quelle
gespeist, ist auf den Typ der verwendeten
Spannung zu achten. Benutzen Sie jeweils
das situationsgerechte Speisungs-Kit.
j Der Lüfter muß so auf der Gehäuseplatte
montiert werden, daß der Pfeil, der die
Richtung des Luftstromes anzeigt, aus
dem Gehäuse herausweist. Denn nur so ist
die korrekte Luftzirkulation im Gehäuse
gewährleistet.
Fig. 11

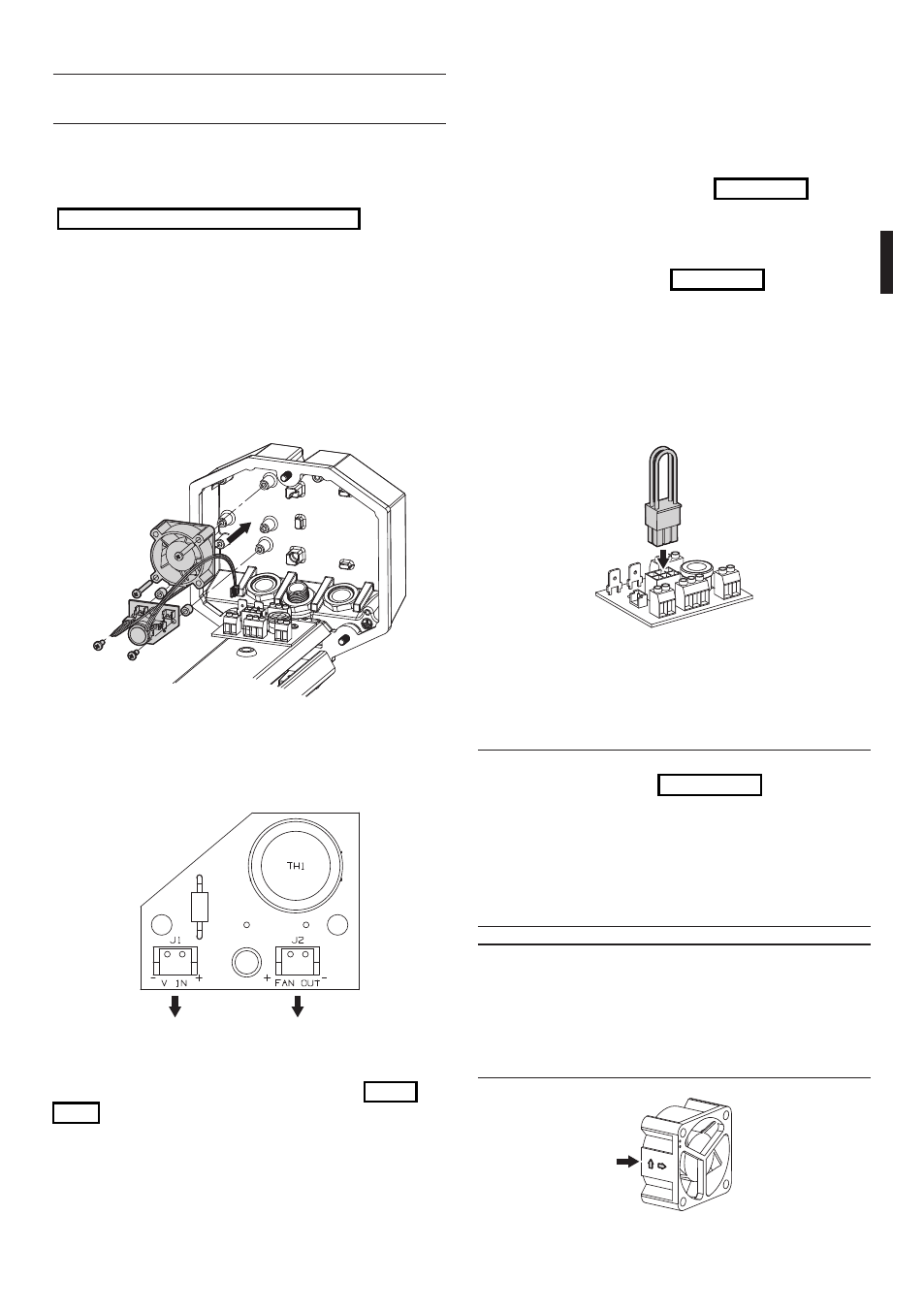

6.1.5 Installation des Lüfters
h Nicht anwendbar in Gehäusen mit
installiertem Kühlsystem.
Dieser Abschnitt beschreibt, wie der Lüftersatz in das
Gehäuseinnere montiert wird.
Gehäuse nach den obigen Ausführungen öffnen
("6.1.1 Öffnung des Schutzgehäuses", Seite 5).
Der Lüfter wird an der vorgesehenen Aufnahmestelle
auf der rückwärtigen Abdeckplatte des Gehäuses
untergebracht.
Befestigt wird er mit den beiden im Lieferumfang
enthaltenen Schrauben. Montieren Sie den
Schaltkreis des Lüfters mit den beiliegenden
passenden Schrauben und Abstandstücken in die
dafür vorgesehene Aufnahmestelle auf der hinteren
Abdeckplatte des Gehäuses.
Fig. 08
Der zweipolige Kabelstecker des Lüfters wird
mit der zugehörigen Klemme FAN OUT (J2) des
Lüfterschaltkreises verbunden.
J2 J1
Fig. 09
Die Klemme FAN (J6) der Trägerschaltung (Fig. 06,
Seite 6) auf dem Gehäuseschlitten wird über
die beiliegende Litze mit Klemme V IN (J1) des
Lüfterschaltkreises verbunden.
