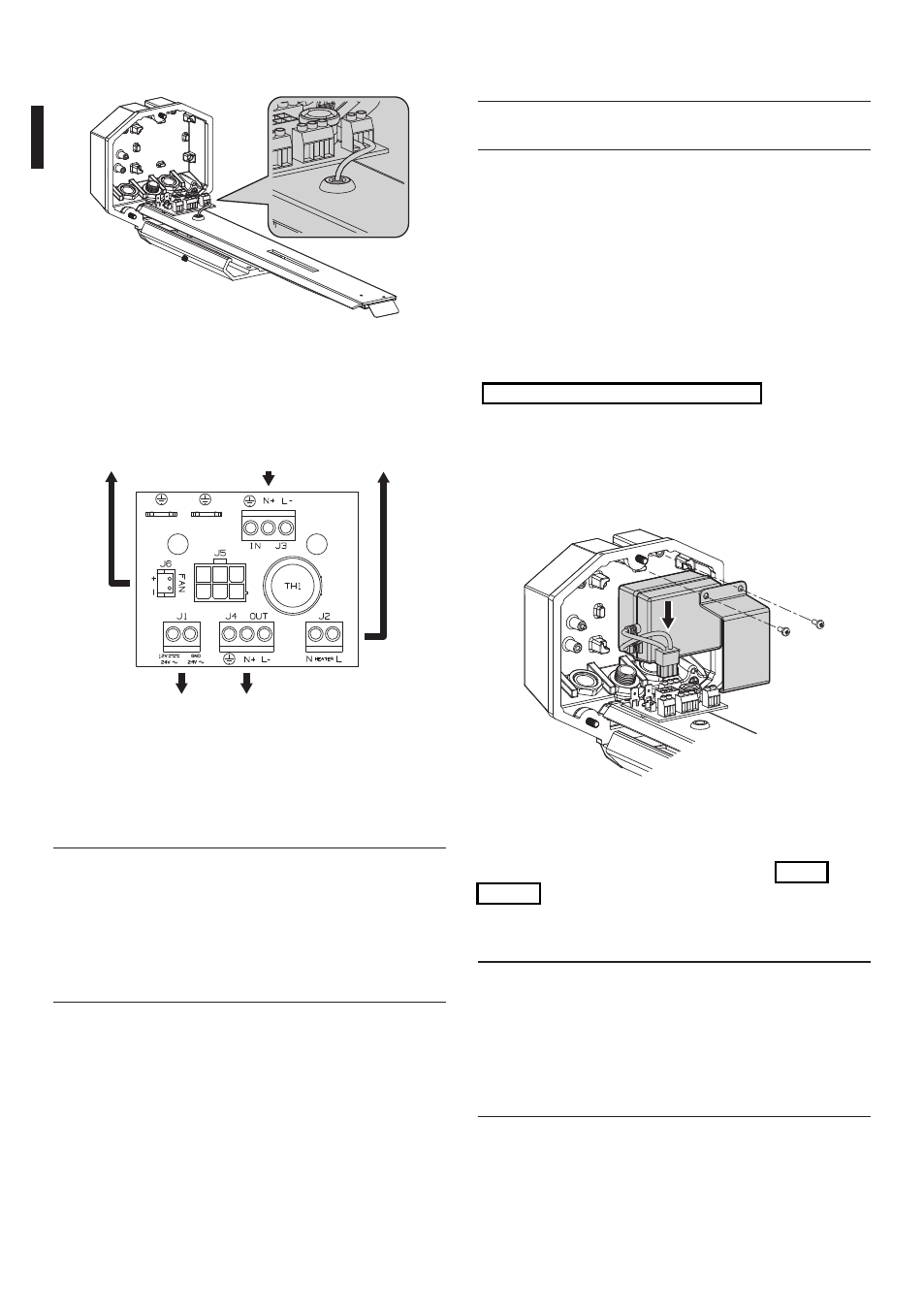

6.1.4 Installazione dell’alimentatore
per telecamera
h Non applicabile nelle custodie munite di
sistema per il raffreddamento installato.
Questa sezione descrive come installare l’opzione
alimentatore all’interno della custodia. Gli
alimentatori che possono essere installati sono di
due categorie a seconda delle esigenze. Un modello
può avere una tensione di ingresso da 100-240Vac
con una tensione in uscita pari a 12Vdc, 1A. L’altra
possibilità prevede un alimentatore di diverso tipo
che può avere una tensione di ingresso di 230Vac con
tensione in uscita pari a 24Vac, 400mA.
Aprire la custodia come da istruzioni precedenti
("6.1.1 Apertura della custodia", pagina 5).
Posizionare l’alimentatore nell’apposito
alloggiamento previsto sul fondo posteriore della
custodia. Fissare l’alimentatore al fondo della
custodia con l’apposito supporto e le viti fornite in
dotazione al kit di alimentazione.
Fig. 07
Inserire il connettore a 6 poli del cavo
dell’alimentatore nel corrispondente connettore
sul circuito di appoggio, indicato con J5 (Fig. 06,
pagina 6).
Chiudere la custodia operando in maniera inversa a
quanto descritto precedentemente.
g Alimentando il circuito da una sorgente
esterna è necessario prestare attenzione
al tipo di tensione utilizzata, e a seconda
delle esigenze, alla correttezza del kit di
alimentazione impiegato. Per montare
l’opzione alimentatore non è necessario
rimuovere alcun componente preinstallato.
Passare i cavi attraverso il foro provvisto di gommino
di isolamento.
Fig. 05
Effettuare le connessioni elettriche della resistenza
sul morsetto HEATER (J2) del circuito di appoggio.
J4 - Camera OUT
115/230Vac
12Vdc/24Vac
J3 - IN
115/230Vac
12Vdc/24Vac
J6 - Fan OUT
12Vdc/24Vac
J2 - Heater
OUT
J1 - Camera OUT
12Vdc/24Vac
Fig. 06
Chiudere la custodia operando in maniera inversa a
quanto descritto precedentemente.
h Nel circuito c’è anche la possibilità
di prelevare l’alimentazione per una
telecamera. Alimentando il circuito da una
sorgente esterna è necessario prestare
attenzione al tipo di tensione utilizzata e
adottare, a seconda delle esigenze, il kit di
alimentazione corretto.
