6.1.4 Installation des Kameranetzteils
h Nicht anwendbar in Gehäusen mit
installiertem Kühlsystem.
Dieser Abschnitt erläutert, wie das Netzteilset im
Gehäuseinneren installiert wird. Es lassen sich je
nach Bedarf zwei Kategorien von Netzadaptern
installieren. Ein Modell hat eine Eingangsspannung
von 100-240Vac bei einer Ausgangsspannung
von 12Vdc, 1A. Die Alternative ist ein anderer Typ
des Netzteils mit einer Eingangsspannung von
115/230Vac bei einer Ausgangsspannung von 24Vac,
400mA.
Gehäuse nach den obigen Ausführungen öffnen
("6.1.1 Öffnung des Schutzgehäuses", Seite 5).
Das Netzteil an der vorgesehenen Aufnahmestelle
auf der rückwärtigen Abdeckplatte des Gehäuses
unterbringen. Das Netzteil wird mit der zugehörigen
Halterung und den beiliegenden Schrauben an der
Gehäuseplatte fixiert.

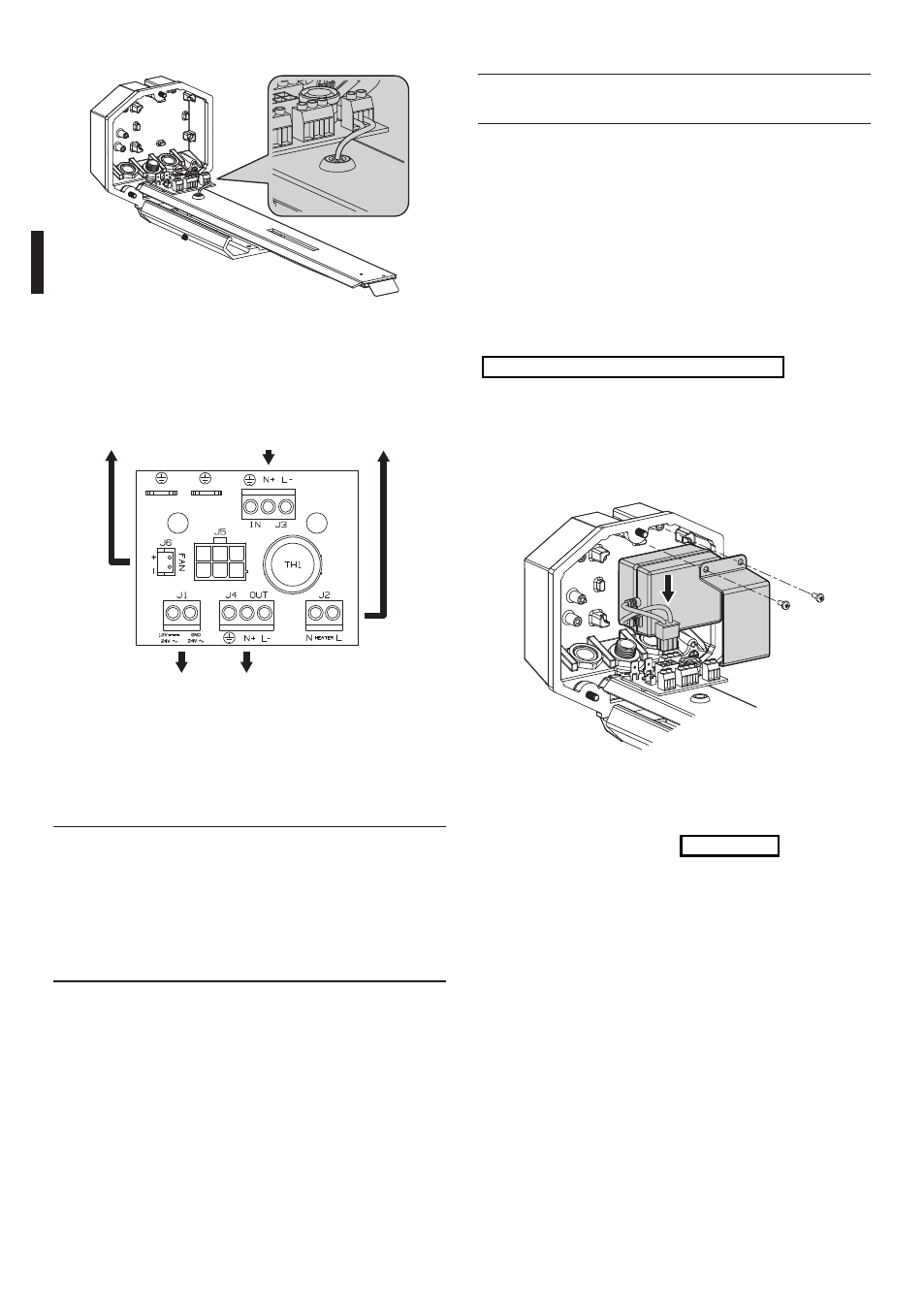

Fig. 07
Der 6-polige Kabelstecker des Netzteils wird in die
zugehörige, mit J5 bezeichnete Buchse auf der
Trägerschaltung eingefügt (Fig. 06, Seite 6).
Nun das Gehäuse schließen. Die Vorgehensweise ist
umgekehrt zu den vorstehenden Ausführungen.
Wird der Stromkreis von einer externen Quelle
versorgt, ist auf den Typ der verwendeten Spannung
zu achten. Zu benutzen ist das jeweils passende
Speisungs-Kit. Für den Einbau des zusätzlichen
Netzteils muß keine vorinstallierte Komponente
ausgebaut werden.
Die Kabel durch die gummi-isolierte Öffnung führen.
Fig. 05
Den Widerstand elektrisch an die Klemme HEATER
(J2) der Trägerschaltung anschließen.
J4 - Camera OUT
115/230Vac
12Vdc/24Vac
J3 - IN
115/230Vac
12Vdc/24Vac
J6 - Fan OUT
12Vdc/24Vac
J2 - Heater
OUT
J1 - Camera OUT
12Vdc/24Vac
Fig. 06
Nun das Gehäuse schließen. Die Vorgehens-weise ist
umgekehrt zu den vorstehenden Aus-führungen.
h Der Stromkreis bietet auch die Möglichkeit,
die Speisung für eine Kamera abzugreifen.
Wird der Stromkreis von einer externen
Quelle versorgt, ist auf den Typ der
verwendeten Spannung zu achten.
Zu benutzen ist das jeweils passende
Speisungs-Kit.
