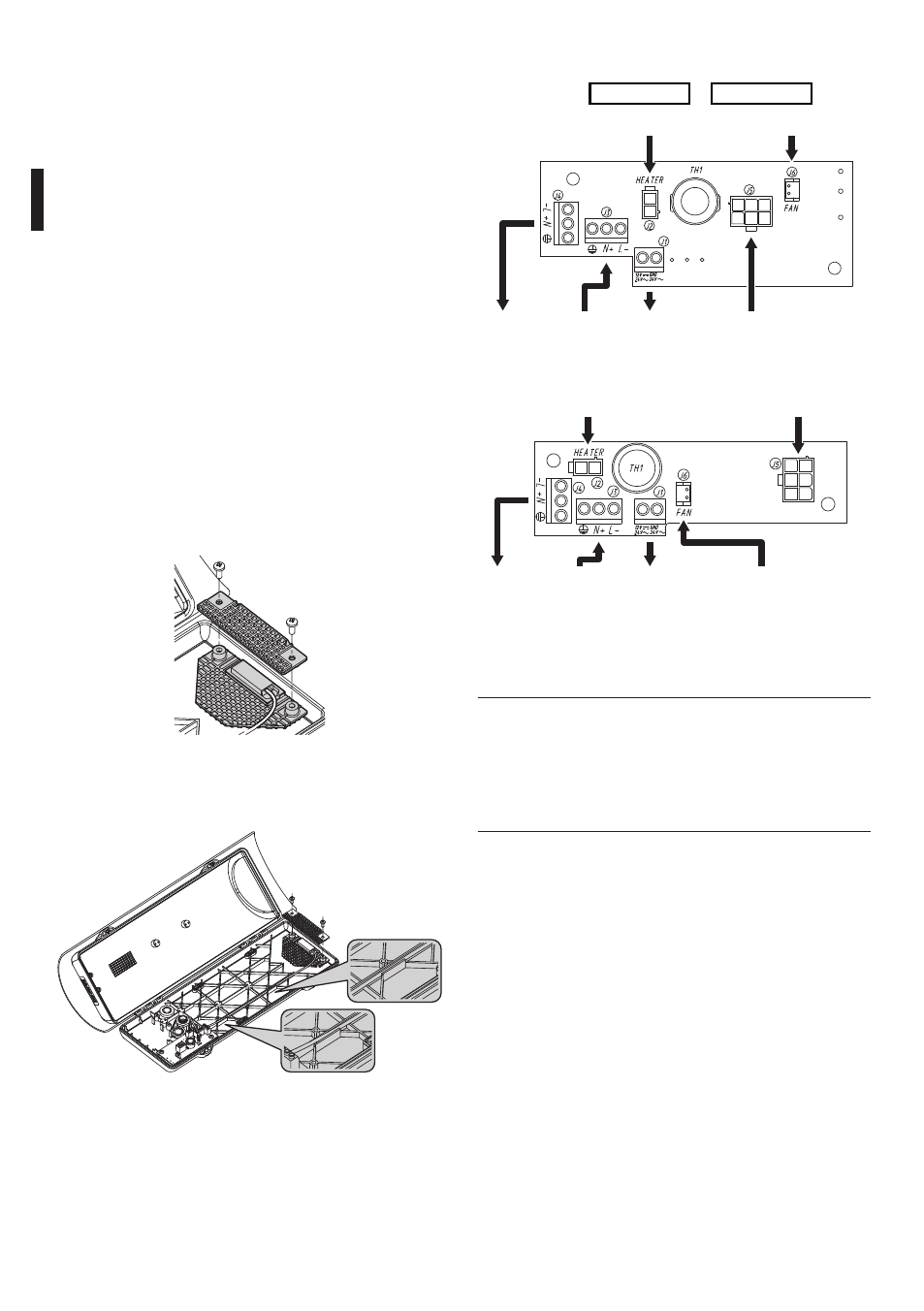

Insérer le connecteur à 2 pôles placé en bout de câble
dans son emplacement sur le circuit d’appui, indiqué
par J2 HEATER (Fig. 05, page 8 et Fig. 06, page 8).
J3 - IN J4 - OUT J1 - Camera
OUT
J6 - Ventilateur J2 - Chauffage
J5 - Alimentation
Fig. 05 VERSO.
J4 - OUT J1 - Camera
OUT
J3 - IN J6 - Ventilateur
J5 - Alimentation J2 - Chauffage
Fig. 06 VERSO COMPACT.
Replacer la glissière d’appui interne et fermer le
caisson.
g h Dans le circuit, il est aussi possible de
prélever l’alimentation pour une caméra. En
alimentant le circuit à partir d’une source
externe, il faut faire attention au type
de tension utilisée et adopter, selon les
exigences, le kit d’alimentation correct.
6.1.3.2 Fixation du caisson
Le caisson doit être fixé par des moyens adéquats à
l'aide d'étriers ou de supports. Les moyens de fixation
doivent garantir l'étanchéité mécanique et appliquer
une force égale au moins à quatre fois le poids total
de l’appareil.
6.1.4 Installation du chauffage
Cette section décrit comment installer l’option
chauffage dans les caissons du type anti-poussières
qui n’en sont pas équipés. Le chauffage peut être
fourni avec des tensions de travail de 12Vdc/24Vac
ou 115/230Vac et comprend, selon la tension
d’utilisation, la résistance de chauffage précâblée,
les dissipateurs métalliques et les vis pour la fixation
du kit.
Ouvrir le caisson selon les instructions décrites
précédemment. Fixer le kit de chauffage aux points
prédisposées sur le corps du caisson.
La résistance précâblée doit être placée entre les
2 dissipateurs avant la fixation pour en garantir le
contact et assurer de cette façon une bonne diffusion
de la chaleur.
Fig. 03
Passer le fil du chauffage dans les emplacements
prédisposés.
Fig. 04
