IT - I
taliano - M
anuale di istruzioni
8

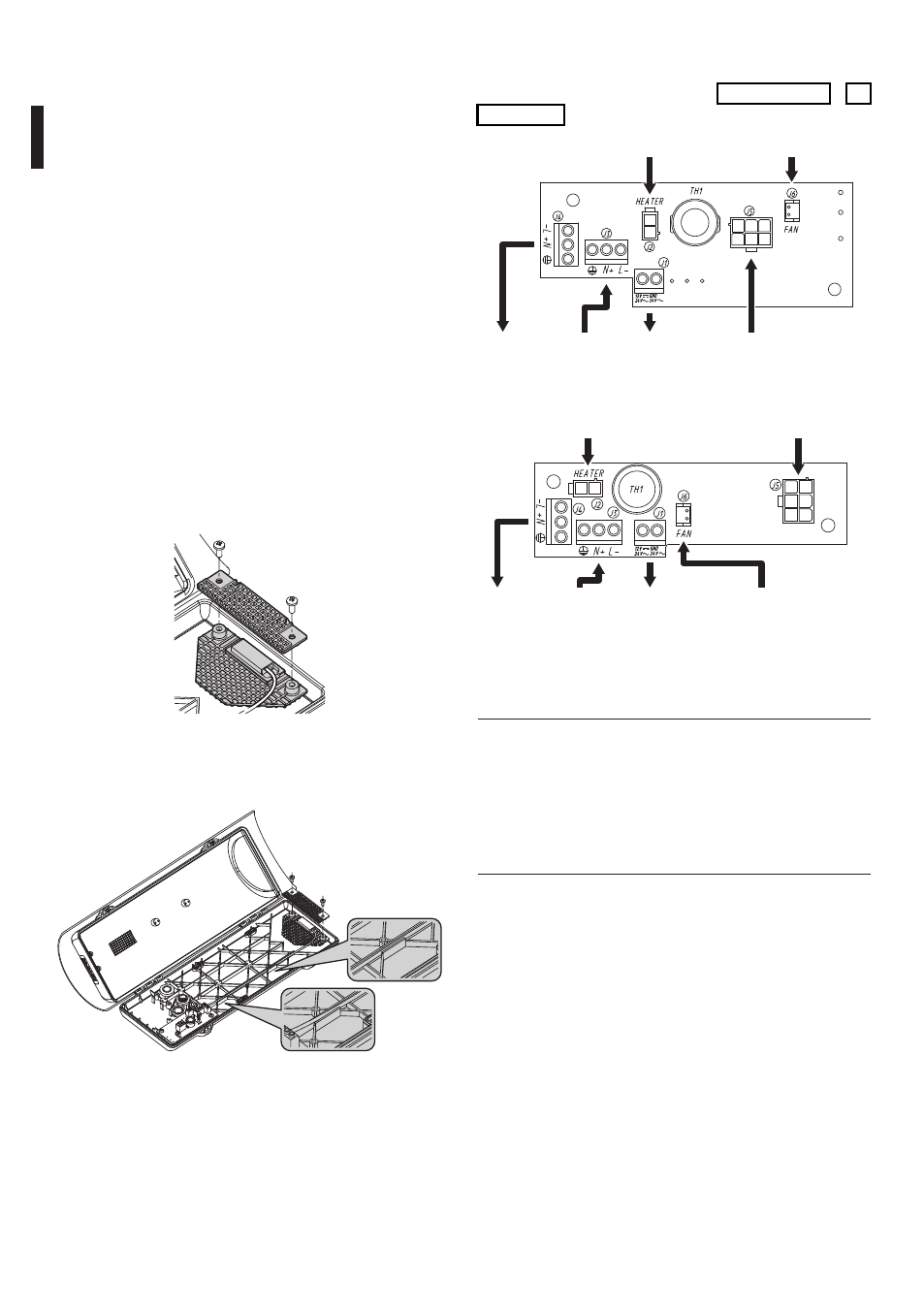

Inserire il connettore a 2 poli posto all’estremità del
cavo nel suo corrispondente sul circuito di appoggio,
indicato con la scritta J2 HEATER (Fig. 05, pagina 8 e Fig.
06, pagina 8).
J3 - IN J4 - OUT J1 - Camera
OUT
J6 - Ventilatore J2 - Riscaldamento
J5 - Alimentatore
Fig. 05 VERSO.
J4 - OUT J1 - Camera
OUT
J3 - IN J6 - Ventilatore
J5 - Alimentatore J2 - Riscaldamento
Fig. 06 VERSO COMPACT.
Riposizionare la slitta interna di appoggio e chiudere
la custodia.
g h Nel circuito c’è anche la possibilità
di prelevare l’alimentazione per una
telecamera. Alimentando il circuito da una
sorgente esterna è necessario prestare
attenzione al tipo di tensione utilizzata e
adottare, a seconda delle esigenze, il kit di
alimentazione corretto.
6.1.3.2 Fissaggio della custodia
La custodia deve essere fissata con mezzi adeguati
mediante staffe o supporti. I mezzi di fissaggio
devono garantire la tenuta meccanica applicando
una forza pari almeno a quattro volte il peso
complessivo dell’ apparecchiatura.
6.1.4 Installazione del riscaldamento
Questa sezione descrive come installare l’opzione
riscaldamento nelle custodie che ne sono sprovviste.
Il riscaldamento può essere fornito con tensioni di
lavoro di 12Vdc/24Vac o 115/230Vac e comprende,
a seconda della tensione di utilizzo, la resistenza di
riscaldamento precablata, i dissipatori metallici e le
viti per il fissaggio del kit.
Aprire la custodia seguendo le indicazioni descritte
precedentemente. Fissare il kit di riscaldamento nei
punti predisposti sul corpo custodia.
La resistenza precablata deve essere interposta fra
i 2 dissipatori prima del fissaggio per garantirne il
contatto e assicurare in questo modo una corretta
diffusione del calore.
Fig. 03
Passare il filo del riscaldamento nelle sedi
predisposte.
Fig. 04
