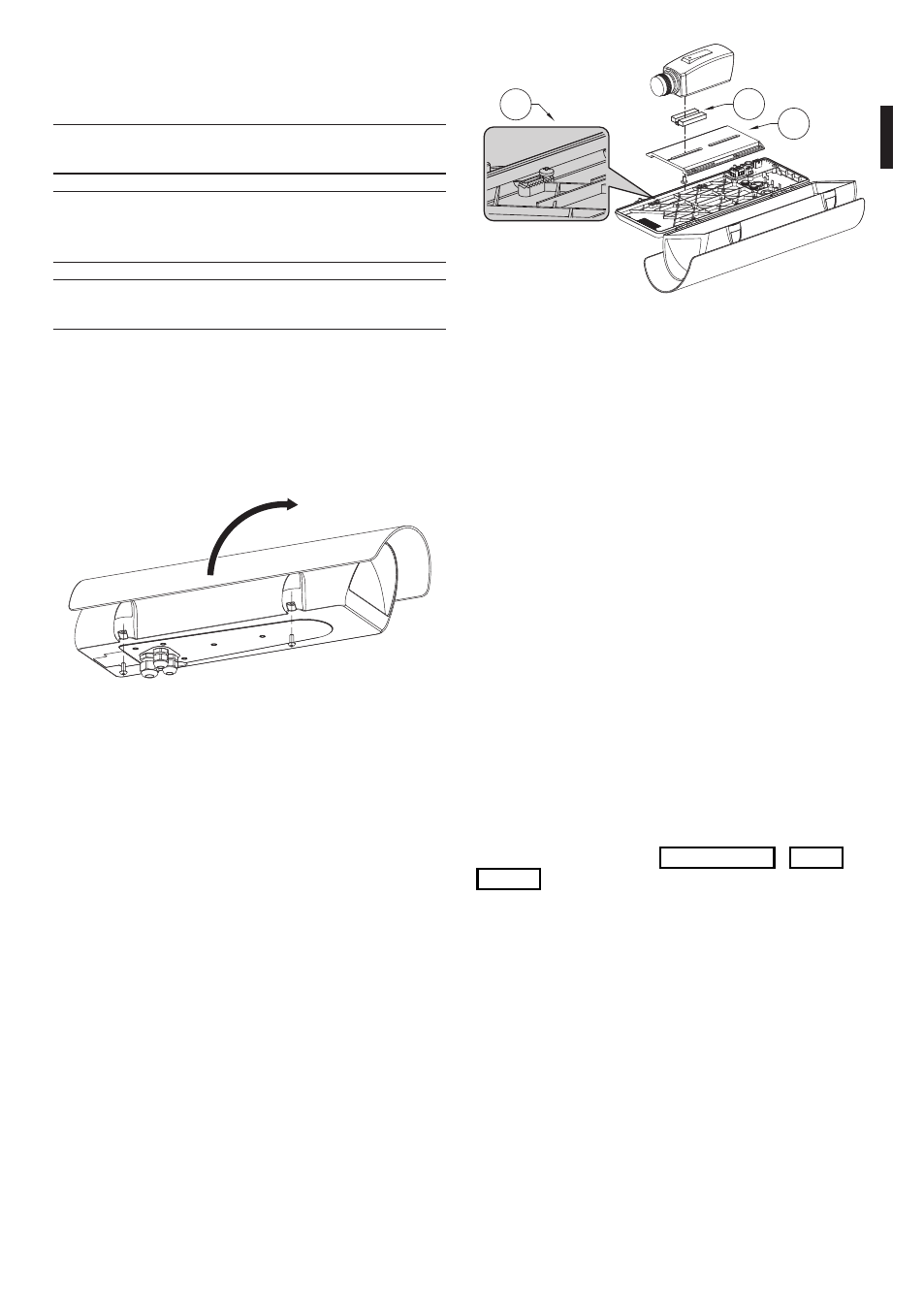

Fig. 02
Riposizionare la slitta interna fissando le viti
precedentemente allentate. Collocare la telecamera
con la parte anteriore dell’ottica ad un centimetro dal
bordo superiore della custodia al fine di evitare danni
in fase di chiusura.
Chiudere la custodia dopo aver effettuato le
connessioni elettriche.
I conduttori del cavo di alimentazione della
telecamera devono essere fissati tra loro in prossimità
del morsetto. Avere cura di tenere separati i cavi di
segnale da quelli di alimentazione.
6.1.3 Collegamento alla linea di
alimentazione
Questa sezione descrive come collegare la linea di
alimentazione alla custodia.
Introdurre i cavi di collegamento alla linea di
alimentazione all'interno della custodia attraverso
i pressacavi. I pressacavi sono adatti a cavi con
diametro compreso tra 5 e 10mm. Lasciare all'interno
della custodia una lunghezza di cavo sufficiente per il
collegamento e serrare opportunamente i pressacavi.
Togliere la guaina di protezione dei conduttori e
collegarli al morsetto J3 (Fig. 05, pagina 8 e Fig. 06,
pagina 8).
Avere cura di lasciare il conduttore di terra più lungo
degli altri di almeno 10mm. I conduttori del cavo
di alimentazione devono essere fissati tra loro in
prossimità del morsetto.
Avere cura di tenere separati i cavi di alimentazione
da quelli di segnale.
6.1.3.1 Tipo di cavo
Il tipo cavo da utilizzare per il collegamento alla
linea di alimentazione deve essere compatibile con
l'impiego previsto. Attenersi alle regole nazionali in
vigore riguardo le installazioni elettriche.
6 Installazione e
assemblaggio
g h L'installazione e l'assemblaggio vanno
eseguiti solo da personale specializzato.
g h Le versioni di custodia munite di questo
dispositivo possono essere alimentate solo
con tensioni di 12Vdc o 24Vac.
g h Prima di eseguire qualsiasi operazione
ricordarsi di togliere tensione al prodotto.
6.1 Installazione
6.1.1 Apertura della custodia
Per l’apertura della custodia, svitare le 2 viti poste sul
fianco, far ruotare tettuccio e corpo superiore attorno
all’asse delle cerniere di apertura.
Fig. 01
In questo modo vi sarà un facile accesso all’interno
della custodia.
6.1.2 Installazione della telecamera
Questa sezione descrive come installare la telecamera
all’interno della custodia. Si ricorda che può essere
prelevata l’alimentazione dal circuito in dotazione
verificando preventivamente che sia quella corretta.
Aprire la custodia come da istruzioni descritte
precedentemente.
Estrarre la slitta interna di appoggio svitando
parzialmente le viti di fissaggio (01). Muovere la slitta
facendola scorrere fino a far coincidere i fori con le viti
di bloccaggio della stessa (02).
Fissare la telecamera con la vite da 1/4"; collocare
eventualmente il distanziale isolante tra la telecamera
e la parte superiore della slitta (03). Se necessario
utilizzare i distanziali in dotazione per collocare nel
modo corretto telecamera e ottica.
