IT - I
taliano - M
anuale di istruzioni
2
6 Assemblaggio e
installazione
h L'assemblaggio e l'installazione vanno
eseguiti solo da personale specializzato.
6.1 Installazione
h Prima di eseguire qualsiasi operazione
ricordarsi di togliere tensione al prodotto.
h Nella versione alimentata a 230Vac inserire
sulla linea di alimentazione, a monte
dell’apparecchiatura, un interruttore
generale unipolare 1 0 (distanza apertura
dei contatti d>3 mm). Tale interruttore
deve essere utilizzato come mezzo
di separazione dell’alimentazione
prima di eseguire qualsiasi operazione
di manutenzione o apertura
dell’apparecchiatura.
6.1.1 Sostituzione del vetro (solo per
custodia NXM)
Per installare il kit sulla custodia NXM è necessario
sostituire il vetro standard con uno speciale in
dotazione al kit.

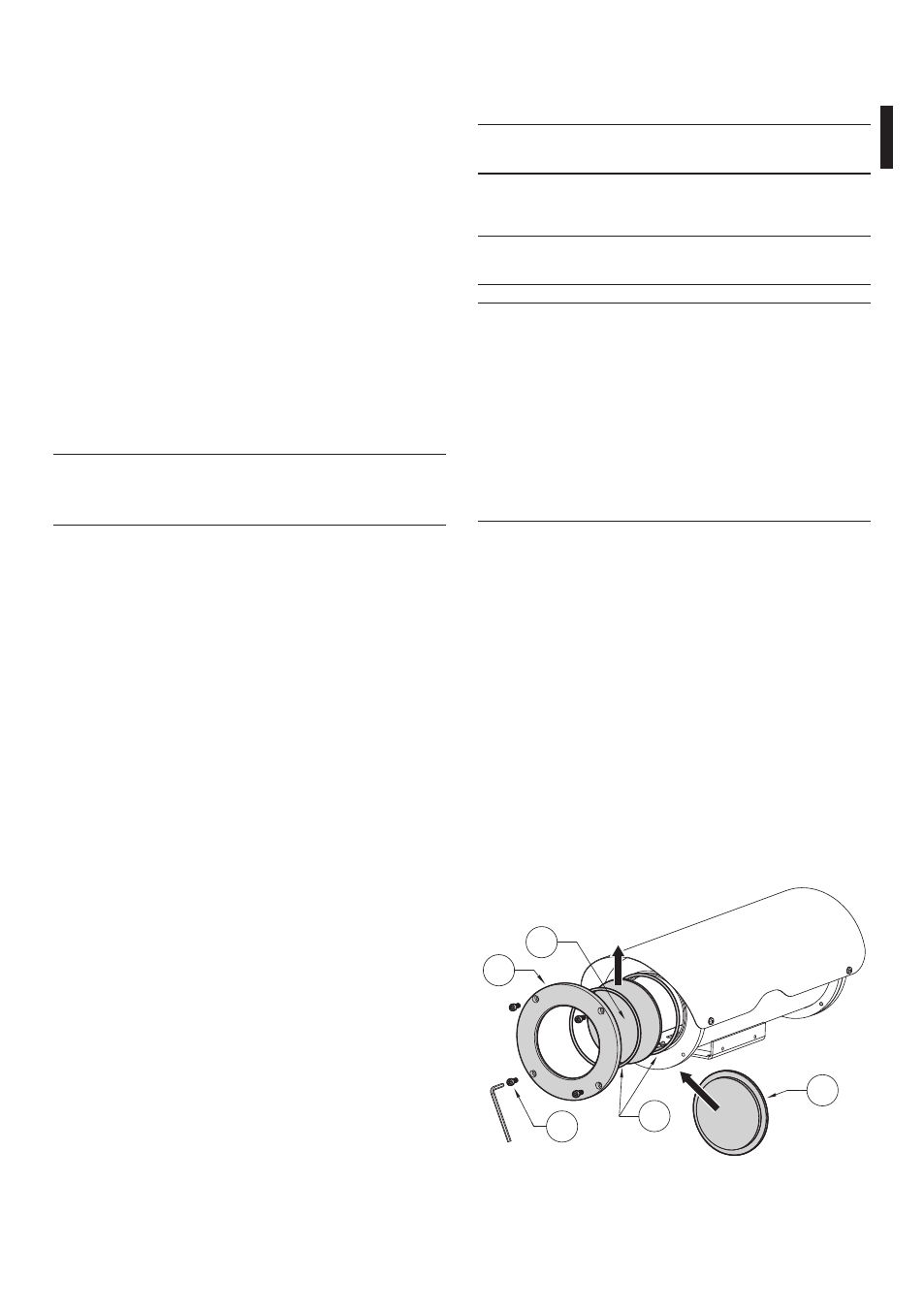

Smontare la flangia anteriore (01) della custodia
svitando le 4 viti (02).
Sostituire il vetro standard (03) con il vetro speciale
(04) inserendolo nell’apposita sede sulla flangia.
Rimontare la flangia sulla custodia facendo
attenzione che le relative guarnizioni (05) siano
inserite correttamente nelle apposite sedi.
Fissare la flangia anteriore al corpo custodia serrando
le 4 viti.
03
01
04
05
02
Fig. 01
4 Identificazione
4.1 Descrizione e designazione
del prodotto
Kit tergicristallo installabile direttamente sul corpo
custodia. Spazzola e corpo in acciaio. Integra il
supporto per l’iniettore di lavaggio proveniente dalla
pompa. Disponibile nelle versioni 24Vac e 230Vac,
7W max. Disponibile per le custodie della serie NXM,
NXL e NXJ.
4.2 Marcatura del prodotto
Vedere l’etichetta posta sull’esterno dell’imballo.
5 Preparazione del
prodotto per l'utilizzo
h Qualsiasi cambiamento non espressamente
approvato dal costruttore fa decadere la
garanzia.
5.1 Contenuto e disimballaggio
Alla consegna del prodotto verificare che l'imballo
sia integro e non abbia segni evidenti di cadute o
abrasioni.
In caso di evidenti segni di danno all'imballo
contattare immediatamente il fornitore.
Conservare l'imballo nel caso sia necessario inviare il
prodotto in riparazione.
Controllare che il contenuto sia rispondente alla lista
del materiale sotto indicata:
• Kit tergicristallo inox
• Manuale di istruzioni
5.2 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l'imballaggio originale per il trasporto.
