6.1.5 Câblage

Contrôler que la tension d'alimentation utilisée
corresponde à celle indiquée sur la plaque fixée à
l'arrière de l'appareil.
Procéder aux connexions électriques du connecteur
femelle 3+PE conformément au schéma électrique.

PHASE

NEUTRAL

SWITCH

PERM (01)

COM (02)

SW (03)

EARTH

Fig. 12

Mettre l'essuie-glace sous tension en connectant la
phase à la borne 03 (SW) du connecteur, le neutre à la
borne 02 (COM), et la terre à la borne EARTH.
Au moyen d'un poussoir externe, connecter la phase
à la borne 01 (PERM) du connecteur.
Maintenir le poussoir externe enfoncé pour un
fonctionnement de l'essuie-glace en continu.
Relâcher le poussoir pour placer le balai de l'essuie-
glace en position de repos sur le côté gauche du
verre du caisson.
En cas d'utilisation d'un récepteur, brancher la borne
03 du connecteur à la sortie SW du récepteur, la 01 à
PERM et la 02 à COM.
Connecter le tube de l’alimentation de l’eau à la
busette pour l’arrosage de la brosse de l’essuie-glace
et le fixer en utilisant le collier en plastique fourni.

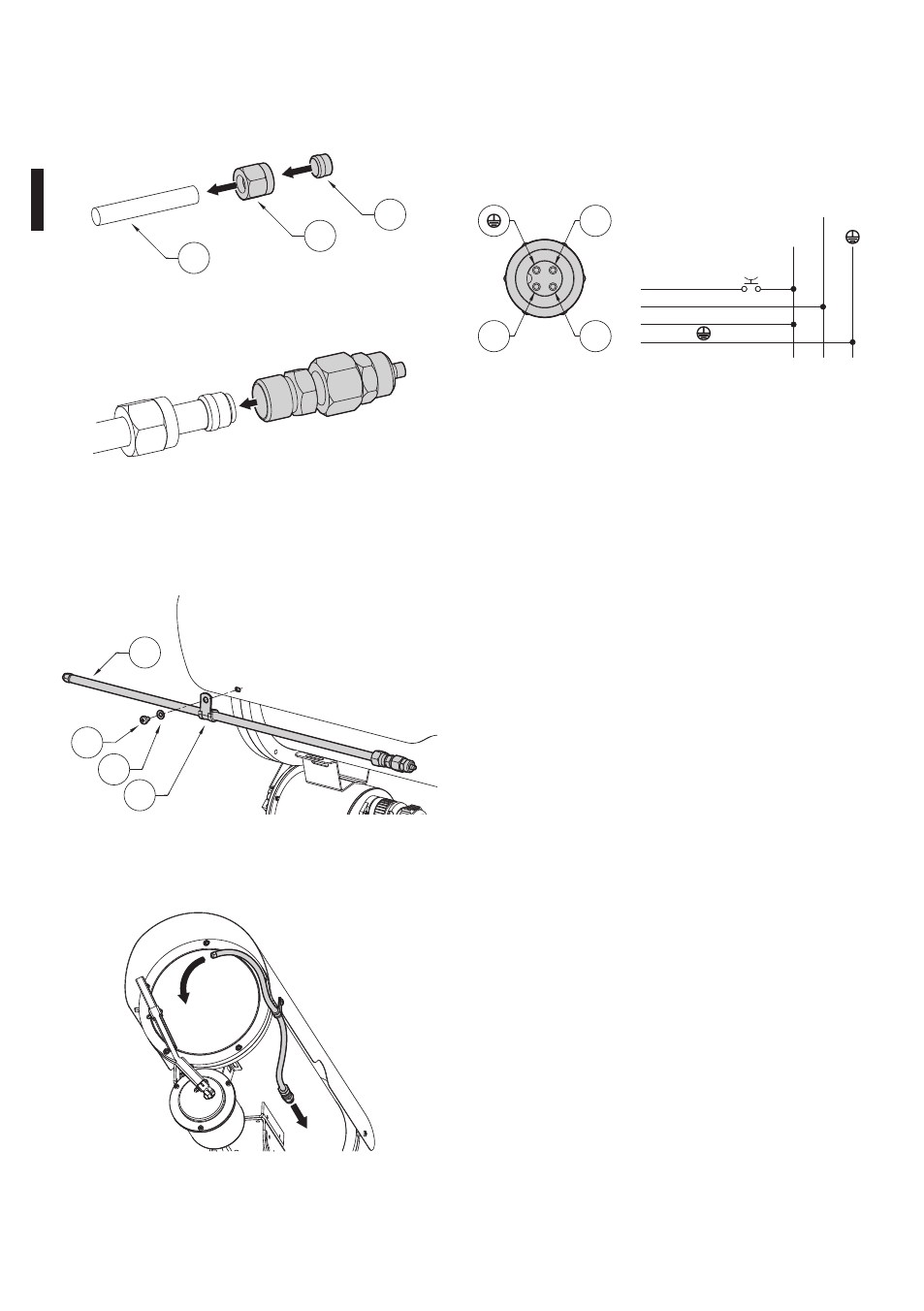

6.1.4 Installation du kit de la buse
optional (seulement pour caisson NXL)

Desserrer l’écrou (01) du raccord, l’insérer dans le tube
(02) et introduire l’extrémité du tube sur l’ogive (03).

Fig. 08

Serrer l’écrou au raccord

Fig. 09

Desserrer l'une des 2 vis de fixation (01) de l'auvent
placées à l'avant du caisson. Introduire le tube (02)
dans le collier (03) et fixer le tout avec vis (01) et
rondelle (04).

Fig. 10

Pour calibrer le jet orienter la buse vers la vitre du
caisson.

Fig. 11
