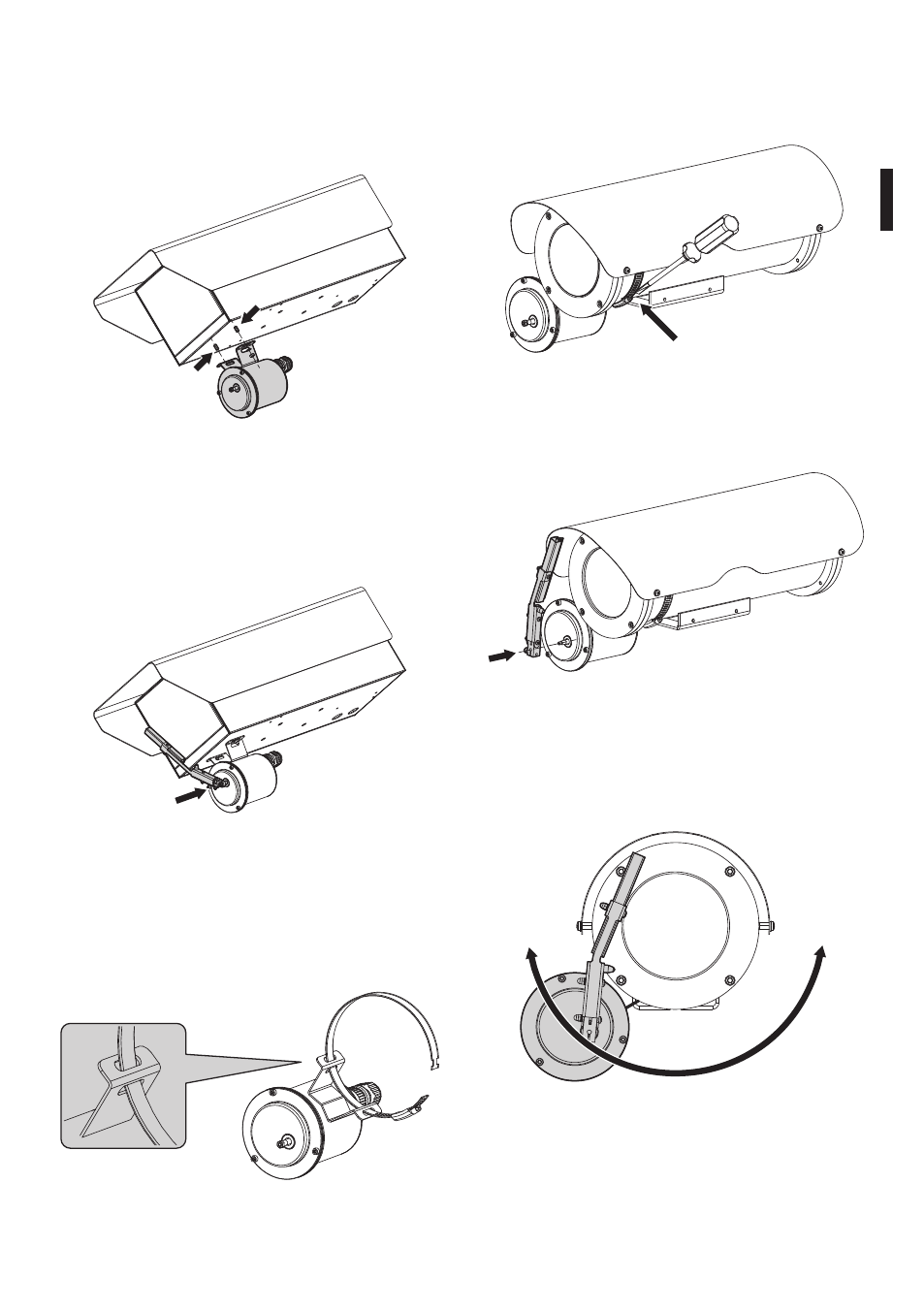

Positionner le corps essuie-glace (Fig. 3) en faisant
passer le collier autour du corps du caisson.
Serrer le collier au moyen d'un tournevis et bloquer le
corps essuie-glace.
Fig. 05
Monter le balai de l'essuie-glace sur l'arbre en sortie
en le fixant en position de repos sur le côté gauche
du verre frontal.
Fig. 06
Au moyen du collier de fixation, régler si nécessaire la
position du corps de l'essuie-glace de façon à ce que
ce dernier ne se trouve pas en contact avec le support
du caisson. Ce montage de type flexible s'adapte à
l'orientation du caisson.
Fig. 07
6.1.2 Installation du kit essuie-glace sur
caisson NXJ
Positionner l'essuie-glace sous le caisson en faisant
correspondre les fentes du corps essuie-glace avec
les goujons de fixation.
Fig. 02
Fixer le corps essuie-glace au caisson en vissant les
écrous sur les goujons d'assemblage.
Monter le balai de l'essuie-glace sur l'arbre en sortie
en le fixant en position de repos sur le côté gauche
du verre frontal.
Fig. 03
6.1.3 Installation du kit essuie-glaces
sur caisson NXL et NXM
Mettre en place le collier métallique de fixation,
ouvert, à travers les 2 fentes du corps essuie-glace,
comme indiqué à la figure.
Fig. 04
