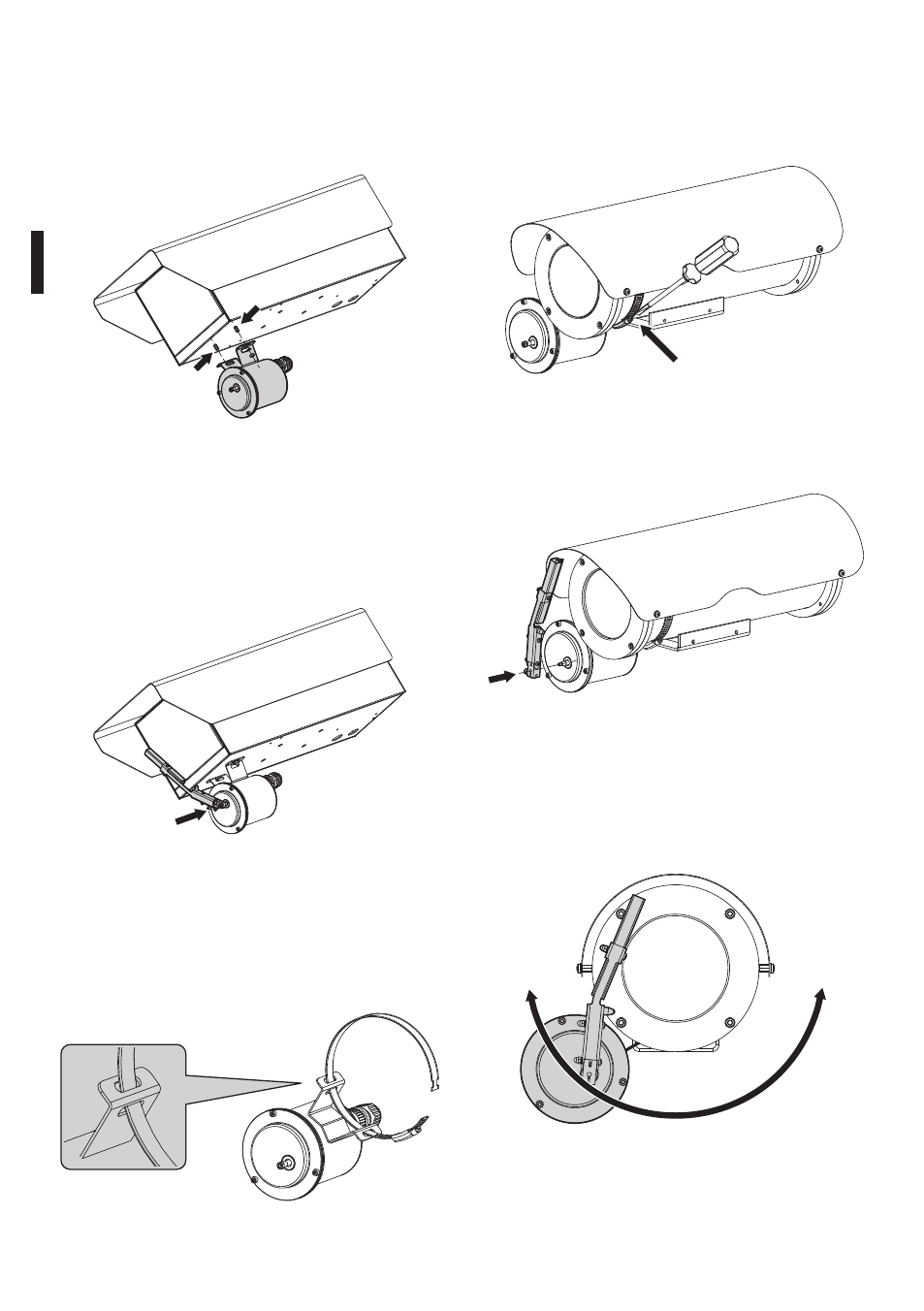

Den Korpus der Waschanlage (Fig. 3) so positionieren,
daß die Befestigungsschelle um den Gehäusekorpus
reicht.
Die Schelle mit einem Schraubendreher festziehen,
damit der Korpus der Waschanlage festsitzt.
Fig. 05
Die Bürste des Scheibenwischers so auf die
Abtriebswelle montieren, daß sie in Ruhestellung
links vom Frontglas sitzt.
Fig. 06
Durch Verstellen der Befestigungsschelle wird
die Position des Scheibenwischerkorpus bei
Bedarf so nachreguliert, daß dieser nicht mit der
Gehäusehalterung kollidiert. Die Montage läßt sich
auf diese Weise flexibel an die Ausrichtung des
Gehäuses anpassen.
Fig. 07
6.1.2 Montage des Scheibenwischer-
Kits an das NXJ Gehäuse
Den Scheibenwischer so unter dem Gehäuse
positionieren, daß die Langlöcher im Korpus mit den
Befestigungsstiften übereinstimmen.
Fig. 02
Der Scheibenwischerkorpus wird am Gehäuse
befestigt, in dem man die Muttern an die
Befestigungsstiften schraubt.
Nun die Scheibenwischerbürste auf die Abtriebswelle
montieren, indem man sie in der Ruhestellung links
vom vorderen Glas befestigt.
Fig. 03
6.1.3 Montage des Scheibenwischer-
Kits an das NXL und NXM Gehäuse
Die geöffnete Metallschelle durch die beiden
Langlöcher im Korpus der Scheibenwaschanlage
führen, wie in der Abbildung gezeigt.
Fig. 04
