DE - D
eutsch - B
edienungslanleitung
2
6 Zusammenbau und
Installation
h Zusammenbau und Installation sind
Fachleuten vorbehalten.
6.1 Installation
h Vor jedweder Tätigkeit ist die Spannungs-
versorgung des Produktes zu unterbrechen.
h In der mit 230Vac gespeisten
Ausführung muß dem Gerät auf der
Versorgungsleitung ein einpoliger
Hauptschalter 1 0 vorgeschaltet werden
(Unterbrecherkontaktabstand d>3 mm).
Dieser Schalter ist als Trennvorrichtung
zum Abnehmen der Stromversorgung
einzusetzen, bevor Wartungsarbeiten
durchgeführt werden oder das Gerät
geöffnet wird.
6.1.1 Ersatz von Glas (nur für NXM
Gehäuse)
Das Standard-Glas durch ein mitgeliefertes
Spezialglas ersetzen, um das Kit auf dem NXM
Gehäuse zu installieren.

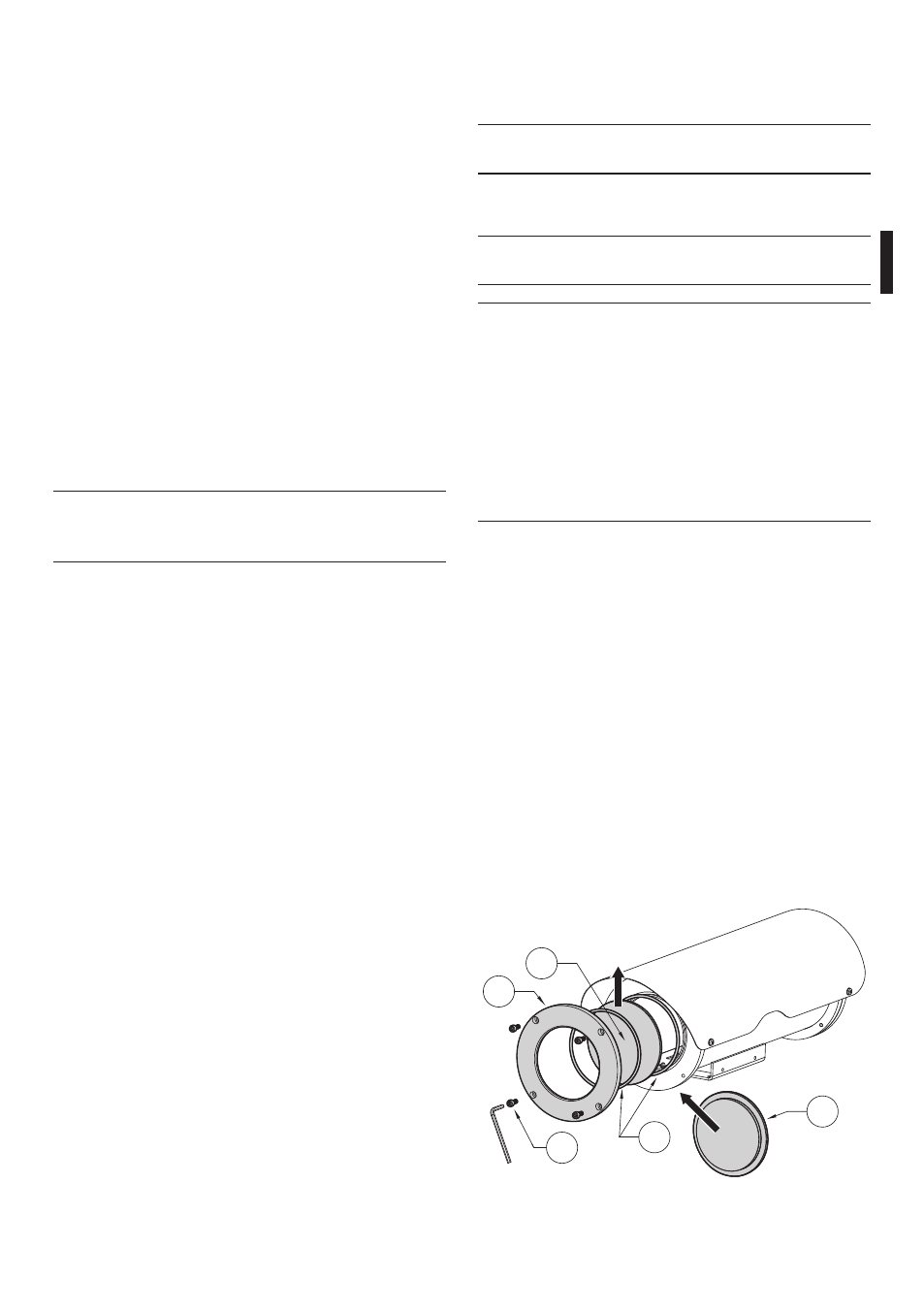

Den vorderen Gehäuseflansch (01) durch Lösen der 4
Schrauben (02) entfernen.
Das Normalglas (03) durch das Spezialglas ersetzen
(04). Es wird in die vorgesehene Aufnahmestelle am
Flansch eingesetzt.
Den Flansch wieder am Gehäuse anbringen. Achten
Sie darauf, daß die zugehörigen Dichtungen (05)
richtig sitzen.
Den vorderen Flansch mit den 4 Schrauben am
Gehäusekorpus befestigen.
03
01
04
05
02
Fig. 01
4 Identifizierung
4.1 Beschreibung und
Bezeichnung des Produktes
Wischer-Kit, der direkt auf den Körper des Gehäuses
installiert werden kann. Der Wischer beinhaltet die
Waschspritzdüse der Pumpe. Bürste und Körper
aus rostfreiem Stahl AISI 316. 24Vac- und 230Vac-
Ausführung, 7W max, lieferbar. Für Gehäuse der Serie
NXM, NXL und NXJ.
4.2 Kennzeichnung des Produkts
Siehe das Schild außen auf der Verpackung.
5 Vorbereitung des
Produktes auf den
Gebrauch
h Jede vom Hersteller nicht ausdrücklich
genehmigte Veränderung führt zum Verfall
der Gewährleistungsrechte.
5.1 Inhalt und Entfernen der
Verpackung
Bei der Lieferung des Produktes ist zu prüfen, ob die
Verpackung intakt ist oder offensichtliche Anzeichen
von Stürzen oder Abrieb aufweist.
Bei offensichtlichen Schadensspuren an der
Verpackung muss umgehend der Lieferant
verständigt werden.
Bewahren Sie die Verpackung auf für den Fall, dass
das Produkt zur Reparatur eingesendet werden muss.
Prüfen Sie, ob der Inhalt mit der nachstehenden
Materialliste übereinstimmt:
• Scheibenwischer-Kit aus rostfreiem Stahl
• Bedienungslanleitungen
5.2 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften des
Anwendungslandes zu entsorgen.
Es wird nochmals empfohlen, mit Fehlfunktionen
behaftetes Material in der Originalverpackung
zurückzusenden.
