Videotec ULISSE PLUS NETCAM - Manual (Page 162)

DE - D
eutsch - B
edienungslanleitung
16
7.1.3 Anschluss der Kamera und der
motorisch bewegten Optik
7.1.3.1 Platine fur motorisch bewegte PTZ
Optiken

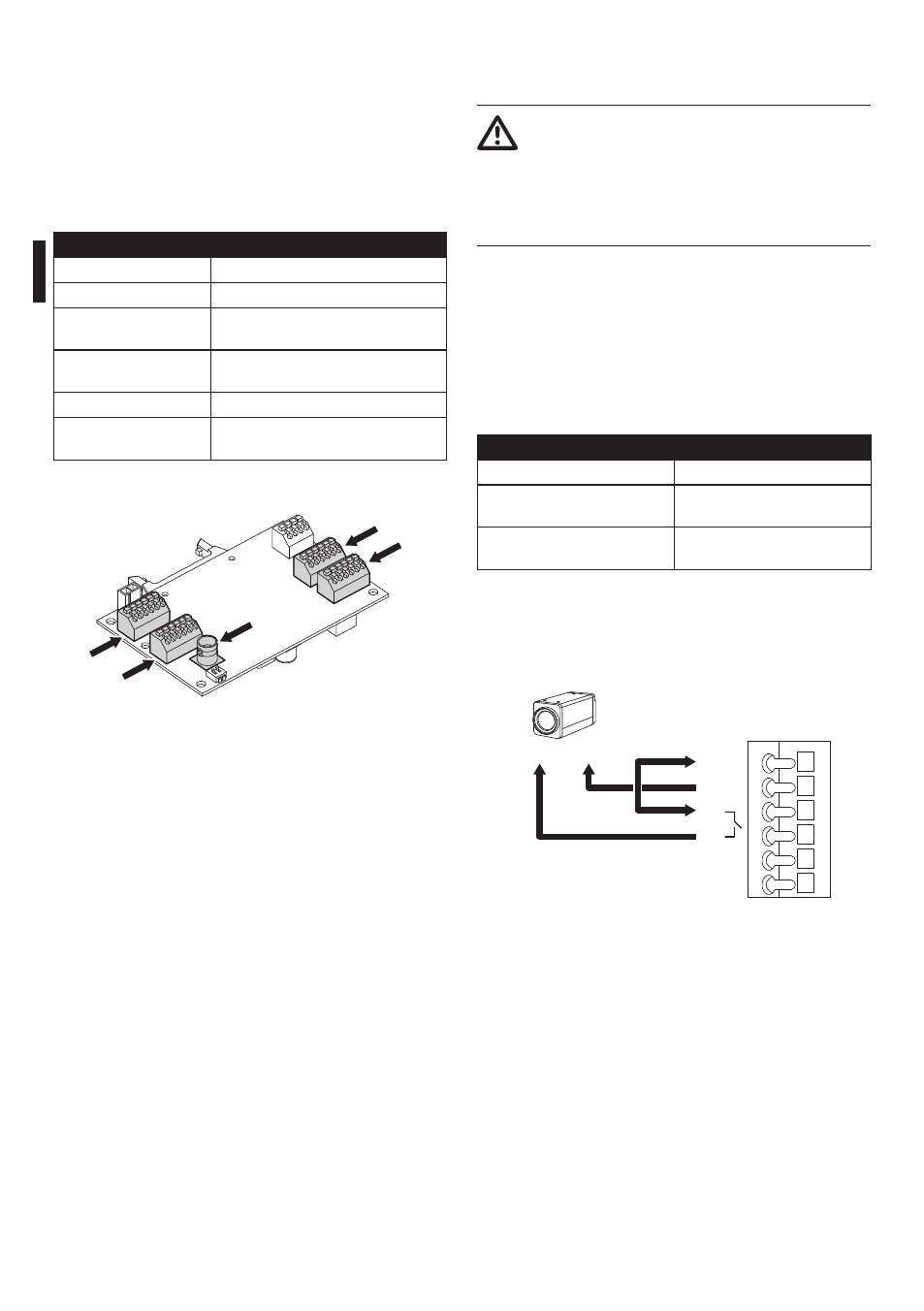

Nachstehend ist die elektronische Platine innerhalb
des Gehäuses beschrieben, die alle Funktionen der
motorisch bewegten Optik steuert.
PLATINE FUR MOTORISCH bEWEGTE PTZ OPTIKEN
Klemme beschreibung
CN1 Nicht verwendet.
CN2 Steckverbinder Steuerung Motoren
motorbetriebene Optiken
CN3 Steckverbinder Potenziometer
motorbetriebene Optiken
CN6 Nicht verwendet.
CN7 Kamera Stromversorgung, Zusatzlei-
tungen
Tab. 1
CN7
CN2
CN1
CN6
CN3
Abb. 11
7.1.3.2 Anschluss Kamera / motorisch
bewegte Optik
Alle nachstehend erläuterten Anschlüsse
dürfen nur von Fachleuten ausgeführt
werden und müssen den Anforderungen
entsprechen, die hinsichtlich der
Verdrahtung und Speisung der
Einrichtungen bestehen.
Die elektronische Platine ist zur Steuerung von
Kameras mit solchen motorgeführten Optiken
ausgelegt (Focus, Iris, Zoom), welche Potentiometer
für die Positionssteuerung besitzen oder nicht.
Bevor die Anschlüsse vorgenommen werden, ist
zu prüfen, ob die von der Platine bereitgestellten
Spannungswerte innerhalb der für das Gerät
geltenden Grenzwerte liegen.
ANSCHLUSS KAMERA/MOTORISCH bEWEGTE OPTIK
Kamera Stromversorgung +12V, 800mA max
Speisung Potentiometer zur
Regelung der Optiken +5V, 15mA max
Speisung Antriebsmotoren
der Optiken 6-15V (einstellbar), 200mA
max (Focus+ Zoom+Iris)
Tab. 2
Für die Versorgung der Videokamera müssen
die Anschlüsse wie in der Abbildung dargestellt
ausgeführt werden.
F1
F2
A
B
+12V
GND
+12V GND
Abb. 12 CN7.
