Bedienungslanleitung - D
eutsch - DE
15
7.1.2 Montage Kamera und motorisch
bewegte Optiken
Der richtige Anlagebetrieb ist, im
angegebenen Temperaturbereich, nur mit
der kamera- und Optik- benutzung mit
Temperatur bei -10° bis zu +60°C garantiert.
Die Kamera und die zugehörigen Objektive sind vom
Kunden selbst zu montieren.

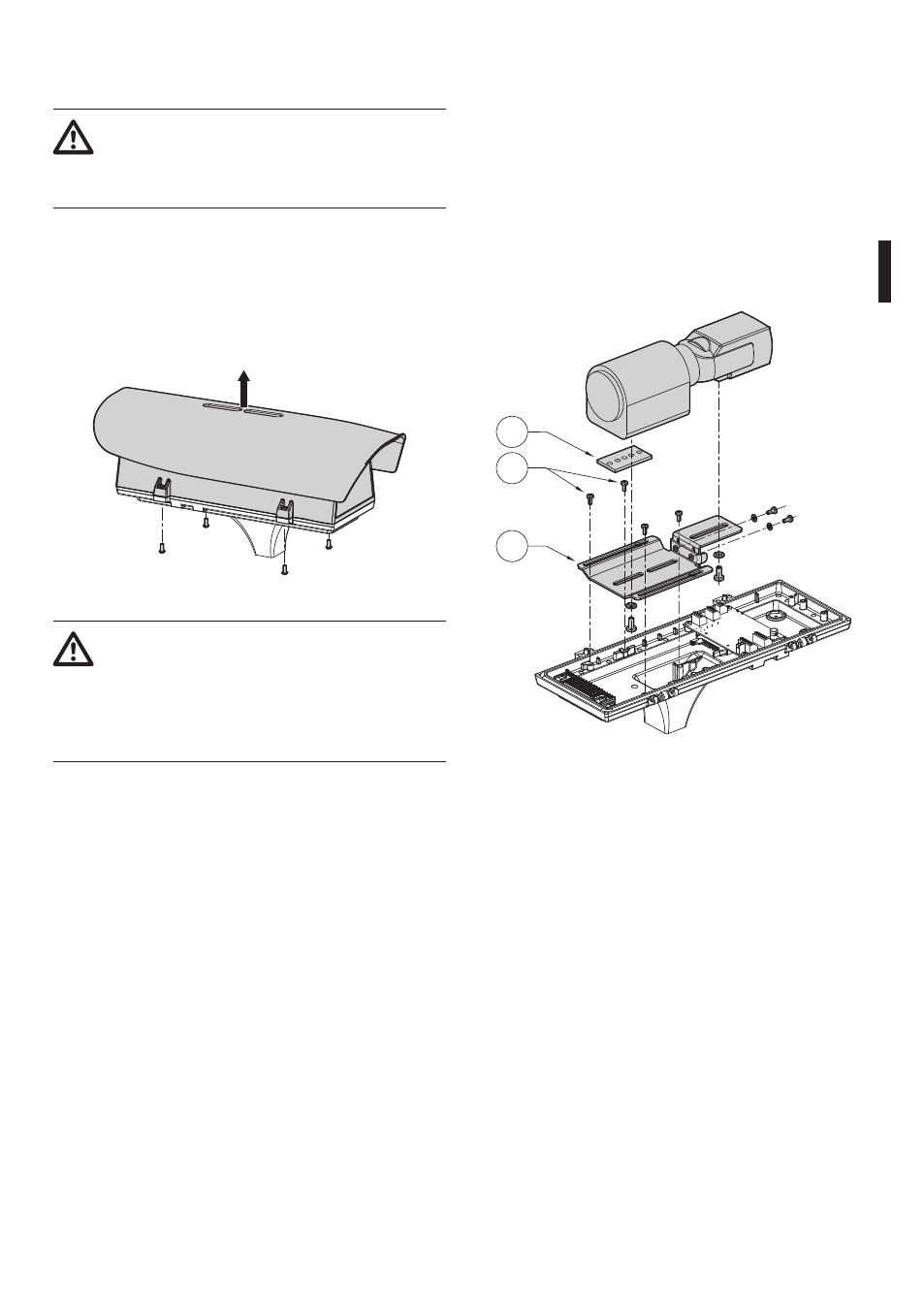

7.1.2.1 Öffnung des Schutzgehause
Zum Öffnen des Gehäuses die Schrauben auf der
Seiten abschrauben und den oberen Körper solange
erhöhen.
Abb. 9
Nach der Entfernung des oberen
Gehäuseteils ist dieses begleitend zu
führen, bis das Verankerungskabel
gespannt ist. Das obere Gehäuseteil nicht
fallen lassen, denn durch das Gewicht
könnte das Kabel reißen.
7.1.2.2 Installation der Kamera
Den internen Auflageschlitten (01) herausziehen,
indem man die Befestigungsschrauben löst (02).
Die Kamera mit der Schraube 1/4" fixieren und den
Innenschlitten so einstellen, dass Optik und Kamera
korrekt positioniert sind
Den verstellbaren Schlitten mit den zugehörigen
Schrauben in der richtigen Position feststellen.
Für die Positionierung der Videokamera können
auch die Abstandhalter verwendet werden, die im
Lieferumfang enthalten sind (03).
03
02
01
Abb. 10
Den internen Schlitten wieder an Ort und Stelle
bringen und die zuvor gelockerten Schrauben
anziehen.
