FR - F
rançais - M
anuel d'instruc
tions
26

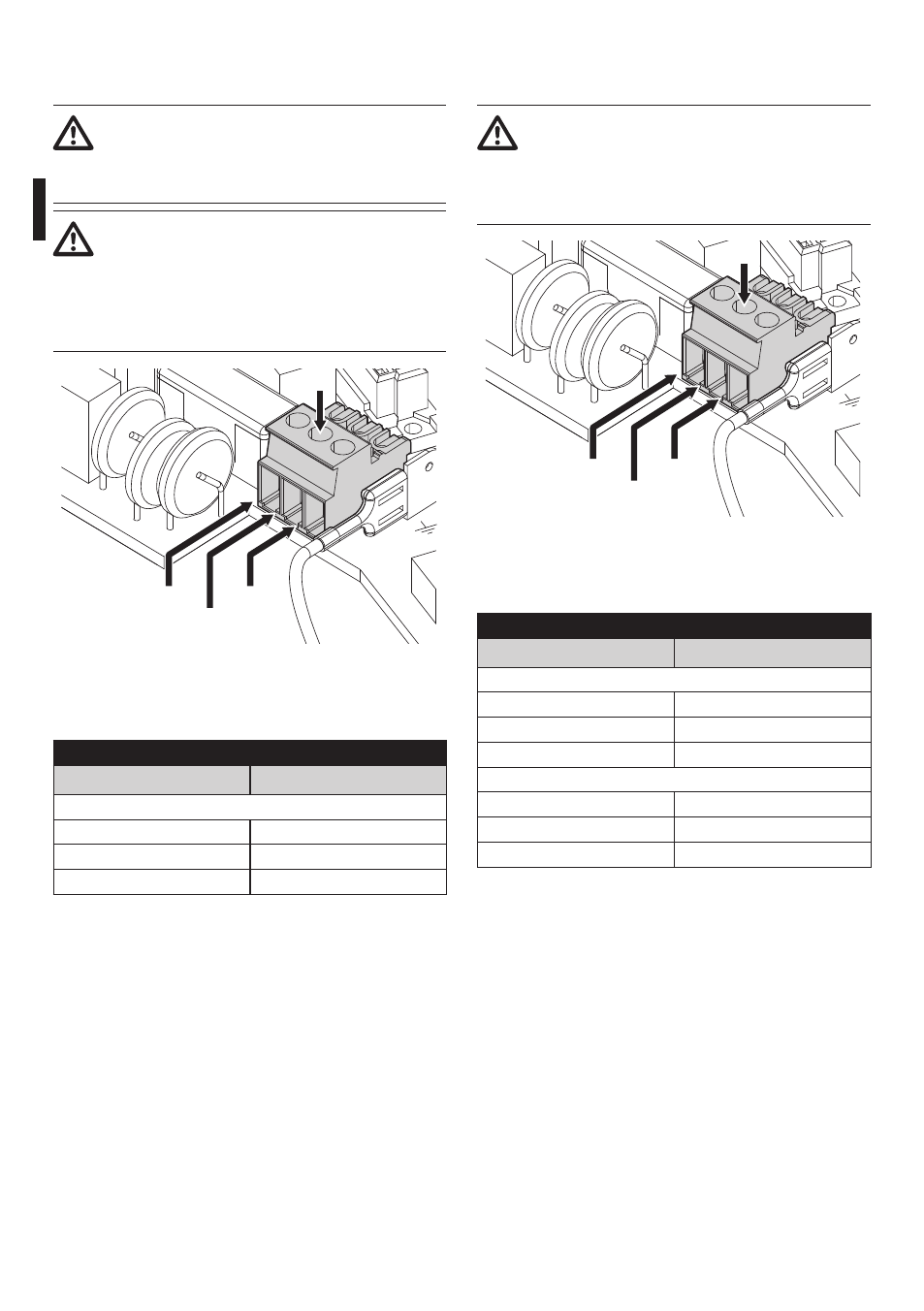

7.2.3.2 Connexion de la ligne d'alimentation
en 24Vac
Seulement pour les produits marqués UL
destinés au marché de l'Amérique du Nord,
utiliser un transformateur UL listed, en
classe 2.
Alimenter le dispositif avec une source
isolée de type SELV, 24Vac, 8A dérivée par
un transformateur à double isolement UL
Listed opportunément protégé en sortie. En
alternative, utiliser le kit d’alimentation et
de contrôle UPTIRPS120.
CN1
24Vac 24Vac
GND
a
Fig. 40
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur bornes
Alimentation 24Vac
Défini par l'installateur
24Vac
Défini par l'installateur 24Vac
Jaune/Vert GND
Tab. 5
7.2.3.3 Connexion de la ligne d'alimentation
en 120/230Vac
Pour connecter la ligne d'alimentation
utiliser le junction-box spécifique (UPTjb
UL). Pour plus d'informations, se référer
au manuel d'utilisation et d'installation du
produit.
CN1
N L
GND
a
Fig. 41
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur bornes
Alimentation 230Vac
Bleue
N (Neutre)
Marron L (Phase)
Jaune/Vert GND
Alimentation 120Vac
Bleue
N (Neutre)
Marron L (Phase)
Jaune/Vert GND
Tab. 6
