M
anuel d'instruc
tions - F
rançais - FR
15
7.1.2 Montage caméras, systèmes
optiques motorisés
Le fonctionnement correct, dans la gamme
de température indiquée, est assuré avec
l’utilisation de caméra et optique avec
température de -10°C jusqu’à +60°C.
Le montage de la caméra et des objectifs
correspondants est laissé aux soins du client.

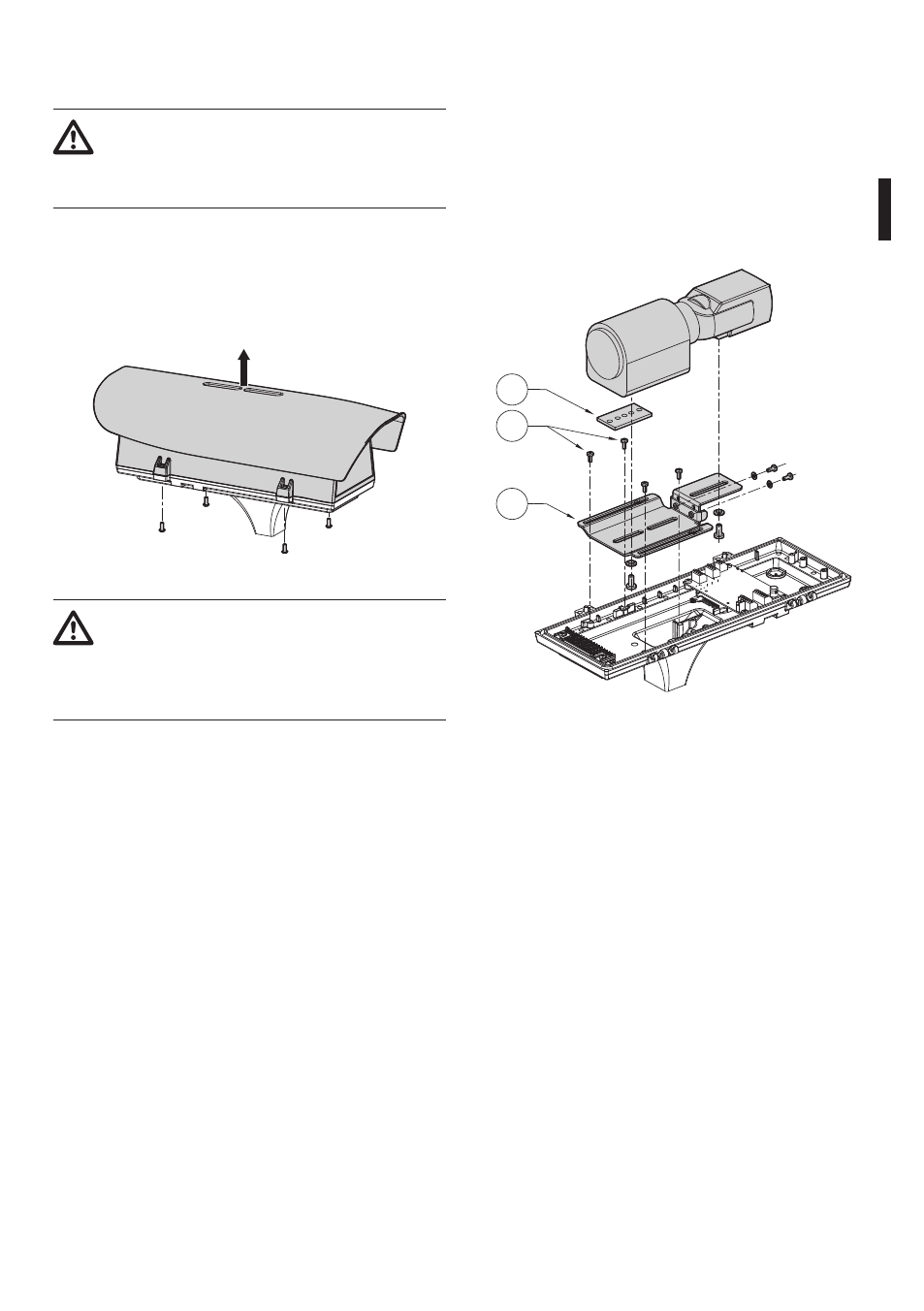

7.1.2.1 Ouverture du caisson
Pour ouvrir le caisson, dévisser les vis placées sur les
côtés et soulever le corps supérieur.
Fig. 9
Après avoir enlevé la partie supérieure du
caisson l'accompagner jusqu'à ce que le
câble d'ancrage soit tendu. Ne laisser pas
tomber la partie supérieure du caisson, le
poids pourrait casser le câble.
7.1.2.2 Installation de la camera
Extraire la glissière interne d'appui (01) en desserrant
les vis de fixation (02). Fixer la caméra au moyen
de la vis de 1/4" et régler la glissière interne pour
positionner correctement le système optique et la
caméra.
Fixer la glissière réglable en position correcte au
moyen de les vis prévues. Pour le positionnement de
la caméra, utiliser les entretoises fournies (03).
03
02
01
Fig. 10
Replacer la glissière interne en fixant les vis
précédemment desserrées.
