3
El fabricante produce una línea completa de indicadores con muchos estilos diferentes.
1-1/2" (38 mm)
Indicadores
2” (50 mm)
Indicadores
2-5/8" (67 mm)
Indicadores
(V
ea la página 4 para los tamaños de
los orificios) Muchos de los vehículos más nuevos emplean microprocesadores que controlan la mayoría de las funciones del motor y eléctricas. Los microprocesadores son componentes eléctricos muy sensibles. Antes de instalar cualquier equipo de otra fabricación consulte con el fabricante del vehículo o manual del taller para asegurarse que no resultará en averías. Algunos de esos vehículos más nuevos usan ventiladores enfriadores eléctricos o controles por microprocesador del motor que dependen de lecturas de las unidades emisoras del equipo
Los indicadores le permiten monitorear el estado de su vehículo e informarle acerca de cuán bien se desempeña. Si hubiera problemas, usted puede detectarlos inmediatamente antes de que se conviertan en graves. Las luces de advertencia le informan cuando el problema requiere atención inmediata solamente. Usted notará que la adición de esos indicadores le proporcionará más tranquilidad y comodidad de manejo.
MOT
ORES CONTROLADOS POR MICROPROCESADORES
INSTRUCCIONES GENERALES DE MONT
AJE
INST
ALACION Y PRECAUCIONES DE SEGURIDAD
original para una operación correcta. Si su vehículo es uno de ellos usted NO PUEDE reemplazar el emisor(es) por ningún otro. Usted puede agregar un emisor adicional de presión de aceite con un “Juego de Adaptador en T” pero la única manera posible de instalar un emisor de temperatura de agua no OEM (“F
ABRICANTE
ORIGINAL DE EQUIPO”) es instalar el nuevo emisor en una ubicación diferente, reteniendo la unidad OEM en su ubicación original. Para verificar si esto es posible consulte con el fabricante o distribuidor del vehículo.
INSTRUCCIONES DE INSTALACION
DE LOS INDICADORES
1
.
Antes de proceder lea todas las instrucciones
para su indicador
.
2
.
Asegúrese que el indicador es adecuado para
su vehículo.
•
¿Cubre el alcance del indicador el alcance operativo del vehículo?
•
¿Alcanzarán las tuberías de los indicadores mecánicos desde el punto de conexión del motor al indicador (¿no pueden extenderse los indicadores de temperatura?)
•
¿Es el sistema eléctrico del vehículo de 12
V
y está conectado negativamente a tierra?
3
.
¿Se recomienda que se desconecte el cable
de conexión a tierra antes de efectuar cualquier trabajo eléctrico, especialmente al instalar amperímetros o voltímetros?
4
.
Encamine todo el cableado y las tuberías de
los indicadores alejado de los acoples y del calor intenso o piezas móviles.
5
.
Nunca fume mientras trabaja en su vehículo
y mantenga siempre un extintor de incendios cerca. Debe tener una clasificación nominal para incendios ocasionados por gas/materias químicas/eléctricos.
6
.
Nunca coloque herramientas sobre la batería
ni use joyas durante el trabajo eléctrico para evitar cortocircuitos eléctricos peligrosos.
Todos los indicadores pueden montarse en una superficie de su selección o dentro de un panel. Nosotros
produce paneles de montaje de indicador
simples, dobles y triples para indicadores de todos los tamaños. Algunos paneles tienen acabados en negro o cromo. Para los indicadores de 2-5/8" (66,7 mm) está disponible una copa de montaje completamente cromada. 1
.
Localice una ubicación de montaje del
indicador donde será visible desde una posición normal de manejo (los indicadores de presión de combustible no deben montarse nunca dentro del interior del vehículo).
2
.
Si usted está usando un panel de montaje,
móntelo en la ubicación seleccionada con los tornillos provistos.
MONT
AJE DEL INDICADOR

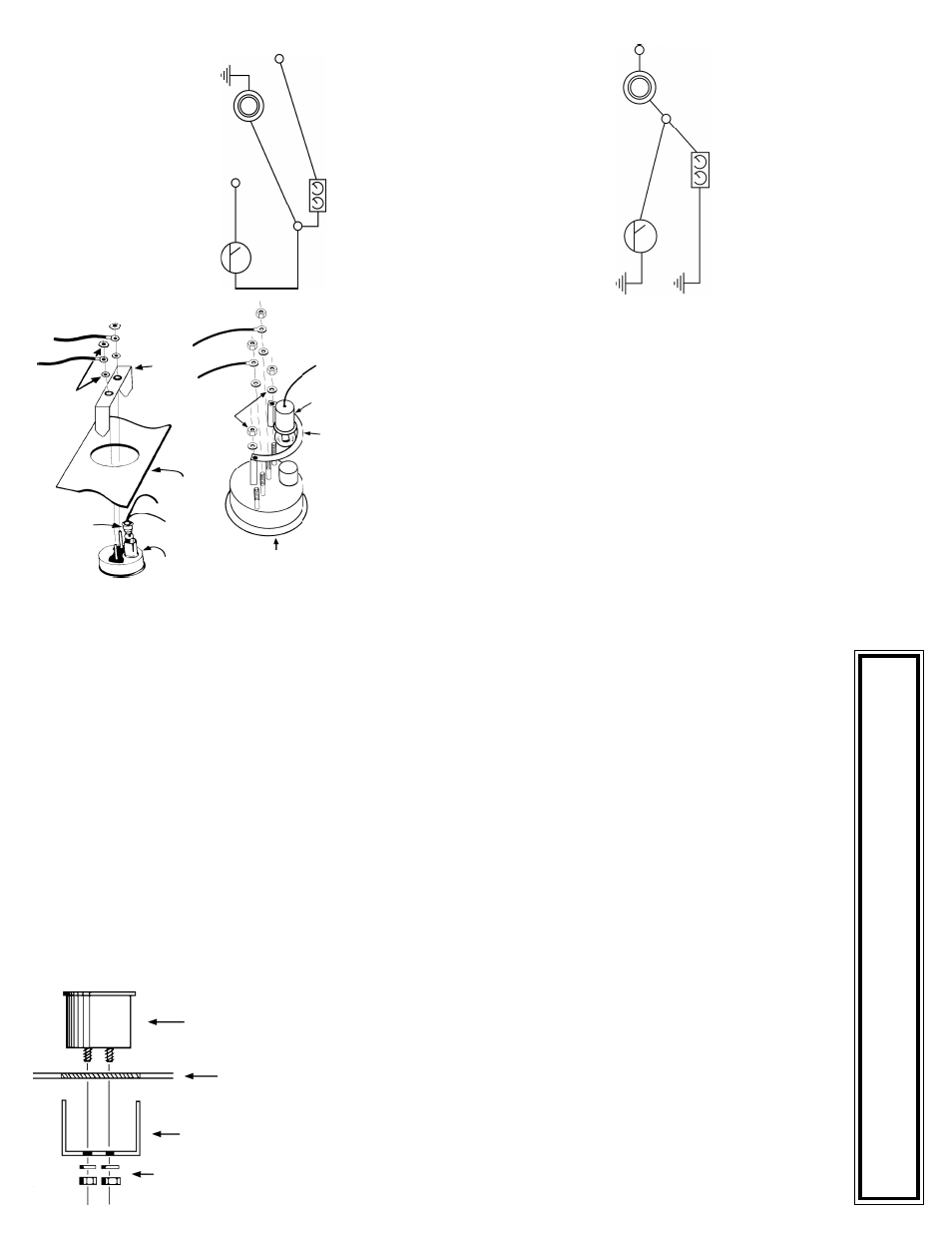

Diagrama 1
TUERCAS Y ARANDELAS
SUPOR
T
E
T
ABLERO
INDICADOR
6
Si vous avez à percer un trou, voici les dimensions:
STYLE
TAILLE DE
D'APP
AREIL
TROU
38,0 mm (1-1/2")
41,3 mm (1-5/8")
50,1 mm (2")
52,4
mm
(2-1/16")
66,7 mm (2-5/8")
66,7 mm (2-5/8")
3
.
Commande de gradateur
.
Pour la commande d'intensité d'éclairage du tableau de bord, qui contrôle le côté positif (Schéma 2A) du circuit d'éclairage.
- Support D'ampoule À 2 Fils -
Connectez le fil rouge dans le circuit entre le contrôle d'intensité et les ampoules d'éclairage. Connectez le fil noir sur une bonne masse électrique.
- Support D'ampoule À 1fil -
Connectez le fil unique dans le circuit entre le contrôle d'intensité et les ampoules d'éclairage. T
rouvez une longueur de fil cuivre isolé de cali-
bre 18, connectez-en une extrémité sur une bonne masse électrique et l'autre sur l'un des montants du support de montage. Pour la commande d'intensité d'éclairage du tableau de bord, qui contrôle le côté masse (Schéma 2B) du circuit d'éclairage:
- Support D'ampoule À 2 Fils -
Connectez le fil noir dans le circuit entre le contrôle d'intensité et les ampoules d'éclairage. Connectez le fil rouge sur une sortie de boîte à fusibles où il ne recevra du +12 V que lorsque le tableau de bord est éclairé.
- Support D'ampoule À 1fil -
Connectez le fil unique sur une sortie de boîte à fusibles où il ne recevra du +12 V que lorsque le tableau de bord est éclairé. T
rouvez une longueur
de fil cuivre isolé de calibre 18, connectez-en une
extrémité sur l'un des montants du support de montage. Connectez son autre extrémité dans le circuit entre le contrôle d'intensité et les ampoules d'éclairage.
Isolez l'appareil de mesure et son
support de toutes surfaces à la masse. 4.
Reportez-vous aux instructions spécifiques pour l'appareil que vous installez. Elles expliquent lesautresliaisons que vous devez réaliser avant de finir le montage.
5
.
Insérez l'appareil dans le tableau de
montage ou le trou.
6
.
Insérez la douille d'ampoule dans le fourreau
d'éclairage à l'arrière de l'appareil.
7
.
Installez le support de montage approprié
(Schéma 1 : isolé ou non isolé) par dessus les montants Schéma 3), glissez à chaque une rondelle, plus une rondelle frein s'il y en a de fournies, et serrez sans forcer la fixation avec un écrou. Si l'appareil de mesure est du type électrique, assurez-vous que vous utilisez un support qui possède des rondelles isolantes pour séparer les montants du sup- port de montage. Cetteprécaution ne s'applique pas aux appareils qui utilisent des montants séparés pour fixation sur le support de ceux utilisés pour raccorder les fils électriques.
8
.
Positionnez l'appareil pour la meilleure
visibilité et apparence, puis serrez les écrous de montants avec une pression raisonnable. Ne serrez pas trop quand le support est isolé. Un serrage excessif peut déformé les rondelles isolantes, ce qui peut provoquer leur cassure et un court-circuit, même des mois après l'installation.
9.
Reportez-vous aux instructions spécifiques pour l'appareil que vous installez maintenant pour terminer ses éventuelles autres connexions.
NOIR/MASSE
Schéma 2A Pour Les Cdes D'intensité D'éclairage Sur Positif
ROUGE
ÉCLAIRAGE DES INSTRUMENTS
MASSE MASSE
INDICA
TEUR
COMMANDE DE GRADA
TEUR
+12 V
Schéma 3 Les Appareils Montrés Sont Électriques
SUPPOR
T EN
U ISOLÉ
T
ABLEAU DE BORD
A
P
P
AREIL
ÉCROUS ET RONDELLES
ÉCLAIRAGE
A
P
P
AREIL
SUPPOR
T EN U
ÉCLAIRAGE
ÉCROUS ET RONDELLES
Schéma 2B Pour Les Cdes D'intensité D'éclairage Sur Masse
ÉCLAIRAGE DES INSTRUMENTS
MASSE
+12 V
COMMANDE DE
GRADA
TEUR
+12 V
ROUGE
NOIR/MASSE INDICA
TEUR
