15

6.0 EXIGENCES CE:

6.1 EMI
1. Conforme à la norme FCC CLASS B
2. Conforme à la norme EN55022 CLASS B

6.2 ESD
Conforme à la norme IEC-801-2/8KV

6.3 EFT/BURST
Conforme à la norme IEC-801-4/2KV

6.4 EXIGENCES DE SÉCURITÉ
1. Conforme à la norme UL 1950
2. Conforme à la norme IEC 60950

7.0 MTBF

80,000 heures à 25ºC (démontré)

8.0 CONFIGURATION REQUISE POUR LE CONNECTEUR CC ET LE BOÎTIER

CONNECTEUR ATX PRINCIPAL (P1)
BÂTI : P/N P20-I42002 ou équivalent.
TERMINAL : P/N I42002BS-2 ou équivalent.

CONNECTEUR DE PÉRIPHÉRIQUES CONNECTEUR DE LECTEUR DE
(P2, P4, P6, P7, P8, P9, P10) DISQUETTES (P3, P5)
BÂTI : JMT JP1120-4 BÂTI : JMT JP11635-4
BÂTI : WST P4-A10202 OU EQV. BÂTI : WST P4-I25001 OU EQV.
TERMINAL : JMT J1120BS-2 TERMINAL : JMT J11635BS-2
TERMINAL : WST A10209BS-2 TERMINAL : WST I25001BS-2 OU EQV.

16AWG (Fil) Signal Broche Broche

Signal

16AWG (Fil)

Orange (16AWG) +3.3VDC

11 1 +3.3VDC

Orange

Orange (22AwG) +3.3V sens

par défaut

Bleu (18AWG) -12VDC 12 2 +3.3VDC

Orange

Noir

COM 13 3 COM

Noir

Vert (18AWG)

PS-ON 14 4 +5VDC

Rouge

Noir

COM 15 5 COM Noir

Noir

COM 16 6 +5VDC

Rouge

Noir

COM 17 7 COM

Noir

Blanc (18AWG) -5V

18 8 POK Gris (18AWG)

Rouge +5VDC 19 9

+5VSB Rouge (22AWG)

Rouge +5VDC

20 10

+12VDC

Jaune

Rouge (22AWG)

+5V sens

+12VDC sens Jaune (22AWG)

par défaut

par défaut

Broche Signal 18AWG (Fil)

1 +12VDC Jaune
2 COM Noir
3 COM Noir
4 +5VDC Rouge

Broche Signal 18AWG (Fil)

1 +5VDC Rouge
2 COM Noir
3 COM Noir
4 +12VDC Jaune

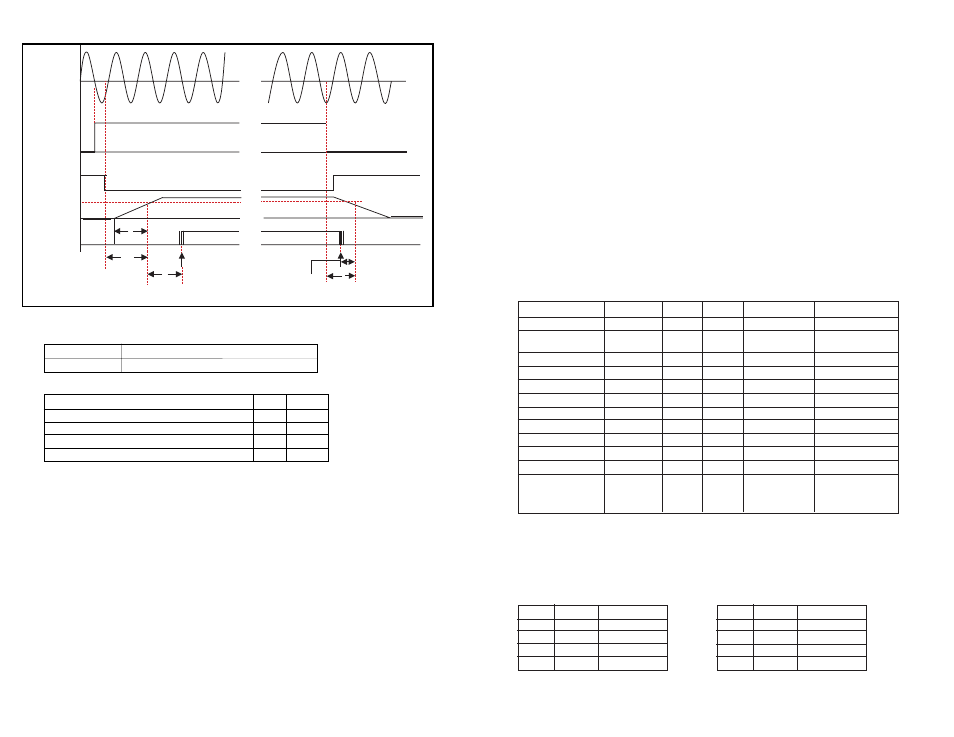

14

AC-V

AC-ON

AC-OFF

PS-ON

HIGH

LOW

T1

T2

T3

T5

T4

TURN-ON

POWER GOOD

ON-RING

OFF-RING

POWER FAIL

HIGH

HOLD-UP

P.G. WAVE FORM

VB= 4.75V

+5V Wave Form

4.1 TÉLÉCOMMANDE MARCHE/ARRÊT
Un signal TTL permet de mettre le bloc d'alimentation sous ou hors tension.

Caractéristiques du signal de la télécommande MARCHE/ARRÊT

4.2 COURANT AUXILIAIRE +5VSB
Ce bloc d'alimentation est spécialement équipé d'une sortie autonome de courant de
réserve de +5V, 2,0A max. Cette sortie fournit toujours +5V, excepté si la ligne CA est
coupée.

4.3 REDÉMARRAGE AUTOMATIQUE
Si la sortie du bloc d'alimentation dévie de la variation de tension causée par la ligne de
tension CA, le bloc d'alimentation ne fonctionnera à nouveau normalement qu'une fois
la ligne de tension CA rétablie dans la plage d'utilisation spécifiée

5.0 ENVIRONNEMENT:

Température ambiante d'utilisation

10ºC à +50ºC

Humidité relative ambiante d'utilisation

20% à 85%

Température ambiante de stockage

-40ºC à +70ºC

Humidité relative ambiante de stockage

10% à 95%

Figure 1.

Basse activité Mise sous tension du bloc d'alimentation
Haute activité Mise hors tension du bloc d'alimentation

BLOC D'ALIMENTATION SOUS TENSION MIN MAX
Tension d’entrée basse Vil

0,8V

Courant d’entrée basse Vil, Vin=0.4V

-1,6mA

Tension d’entrée élevée Vil, lin=-200uA

2,0V

Circuit ouvert, lin=0

5,25
