33 32

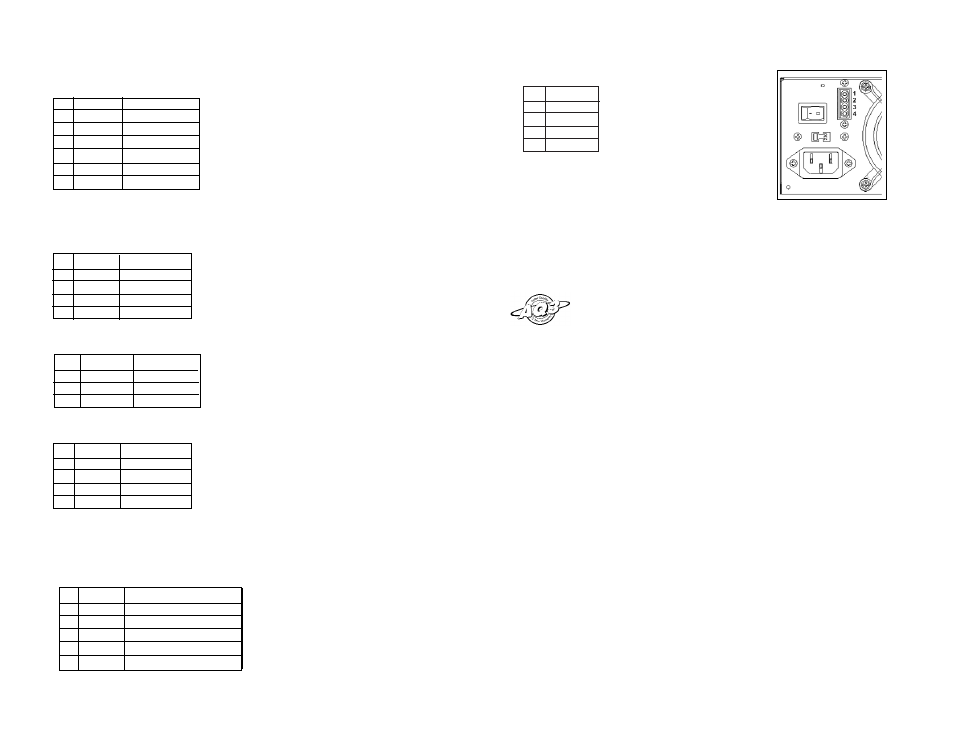

Pin Segnale
1 +5VC.C.
2 TERRA
3 TERRA
4 +12VDC
CONNETTORE ALIMENTAZIONE ESTERNA
Garanzia Antec da 3 anni sulle parti e lavori (AQ3)
Veda i particolari a: http://www.antec-inc.com/warranty.html
CONNETTORE ALIMENTAZIONE AUSILIARIA (PS1)
CORPO: WST NUMERO PARTE P20-I42002 o equivalente.
MORSETTO: WST NUMERO PARTE I42002BS-2 o equivalente.
CONNETTORE +12V
CORPO: MOLEX 39-01-2040 o equivalente.
MORSETTO: MOLEX 39-29-9042 o equivalente.
CONNETTORE DI MONITORAGGIO VELOCITA' VENTOLA
CONNETTORE “FAN ONLY”
CONNETTORE DI ALIMENTAZIONE DI UNITA’ SERIALI ATA
CORPO: MOLEX 88751 o equivalente
MORSETTO: MOLEX 67581000 o equivalente
Pin Segnale 24AWG (filo)
1 SENSORE Blu
2 VUOTO
3 COM
Nero
Pin Segnale 16AWG (filo)
1 COM Nero
2 COM
Nero
3 COM Nero
4 +3.3Vc.c. Arancio
5 +3.3Vc.c. Arancio
6 +5Vc.c. Rosso
Pin Segnale 18AWG (filo)
1 COM Nero
2 COM Nero
3 +12Vc.c. Giallo
4 +12Vc.c. Giallo
Pin Segnale 22AWG (filo)
1 +12Vc.c. Giallo
2 COM Nero
3 NO PIN
4 NO PIN
Pin Segnale 18AWG (filo)
1 +12Vc.c. Giallo
2 COM
Nero
3 5 Vc.c. Rosso
4 COM
Nero
5 Vuoto Riservato per 3,3 Vc.c.
