41 40

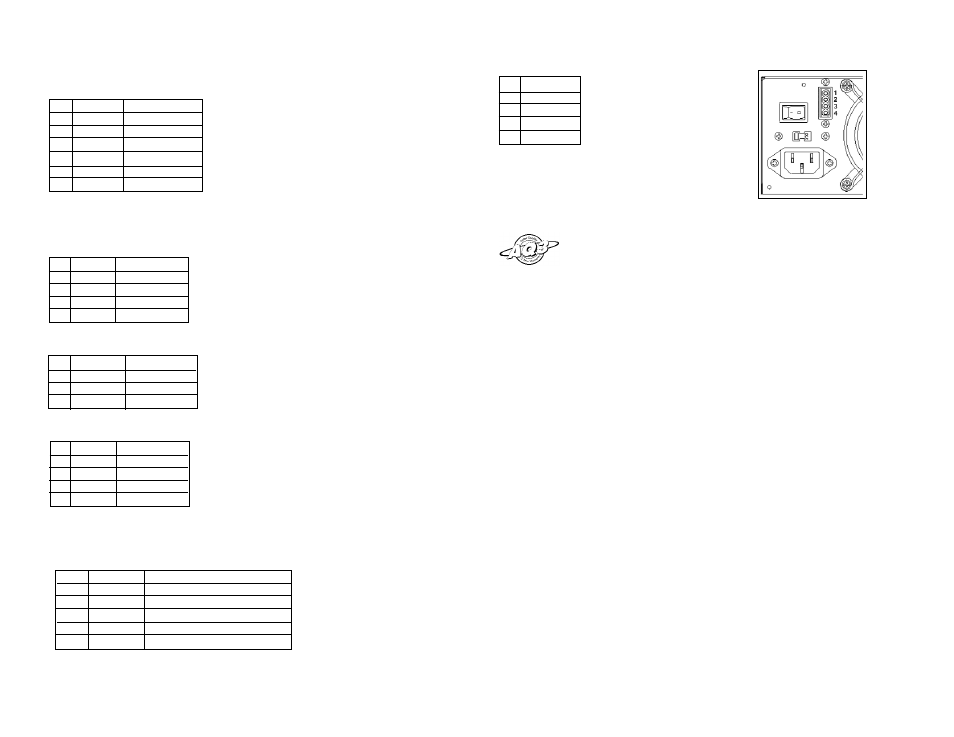

CONECTOR ALIM. EXTERNO
Pin Señal
1 +5VCC
2 MASA
3 MASA
4 +12VCC
Garantía de calidad de 3 años de Antec (AQ3)
Vea los detalles en: http://www.antec-inc.com/warranty.html
CONECTOR ALIM. AUXILIAR (PS1)
ALOJAMIENTO: WST P/N P20-I42002 o equivalente
TERMINAL: WST P/N I42002BS-2 o equivalente
CONECTOR +12 V
ALOJAMIENTO: MOLEX 39-01-2040 o equivalente.
TERMINAL: MOLEX 39-29-9042 o equivalente.
CONECTOR DE MONITORIZACIÓN DE VELOCIDAD DEL VENTILADOR
CONECTOR SÓLO DE VENTILADOR
CONECTOR DE ALIMENTACIÓN SERIE ATA
ALOJAMIENTO : MOLEX 88751 o equivalente
TERMINAL: MOLEX 67581000 o equivalente
Pin Señal 24AWG (Cable)
1 SENSOR Azul
2 NINGUNA
3 COM
Negro
Pin Señal 16AWG (Cable)
1 COM Negro
2 COM Negro
3 COM Negro
4 +3.3VDC Naranja
5 +3.3VDC Naranja
6 +5VDC Rojo
Pin Señal 18AWG (Cable)
1 COM Negro
2 COM Negro
3 +12VDC Amarillo
4 +12VDC Amarillo
Pin Señal 22AWG (Cable)
1 +12VDC Amarrilo
2 COM Negro
3 SIN PIN
4 SIN PIN
Pin Señal 18AWG (cable)
1 +12 VCC Amarillo
2 COM Negro
3 +5 VCC Rojo
4 COM Negro
5 Vacío Reservado para +3,3 VCC
