Français-5
Installation du graveur CD-Writer Plus et du logiciel
Une unité
Le câble de données FACULTATIF livré avec le
graveur CD-Writer Plus est uniquement utilisé
s’il n’y a pas de câble déjà connecté au
contrôleur IDE recommandé dans le système
de l’ordinateur ou si le câble fourni avec
l’ordinateur n’est pas assez long.
Utilisez les connecteurs aux deux extrémités
du câble.
Deux unités
Raccordez le graveur CD-Writer Plus au
connecteur non utilisé (milieu ou extrémité) sur le
câble de données déjà installé dans
l’ordinateur (N’ECHANGEZ PAS de
connecteur).
Le câble de données FACULTATIF livré avec le
graveur CD-Writer Plus est uniquement utilisé
s’il n’y a pas de connecteur de rechange pour
le graveur CD-Writer Plus sur le câble ou si le
câble n’est pas assez long.

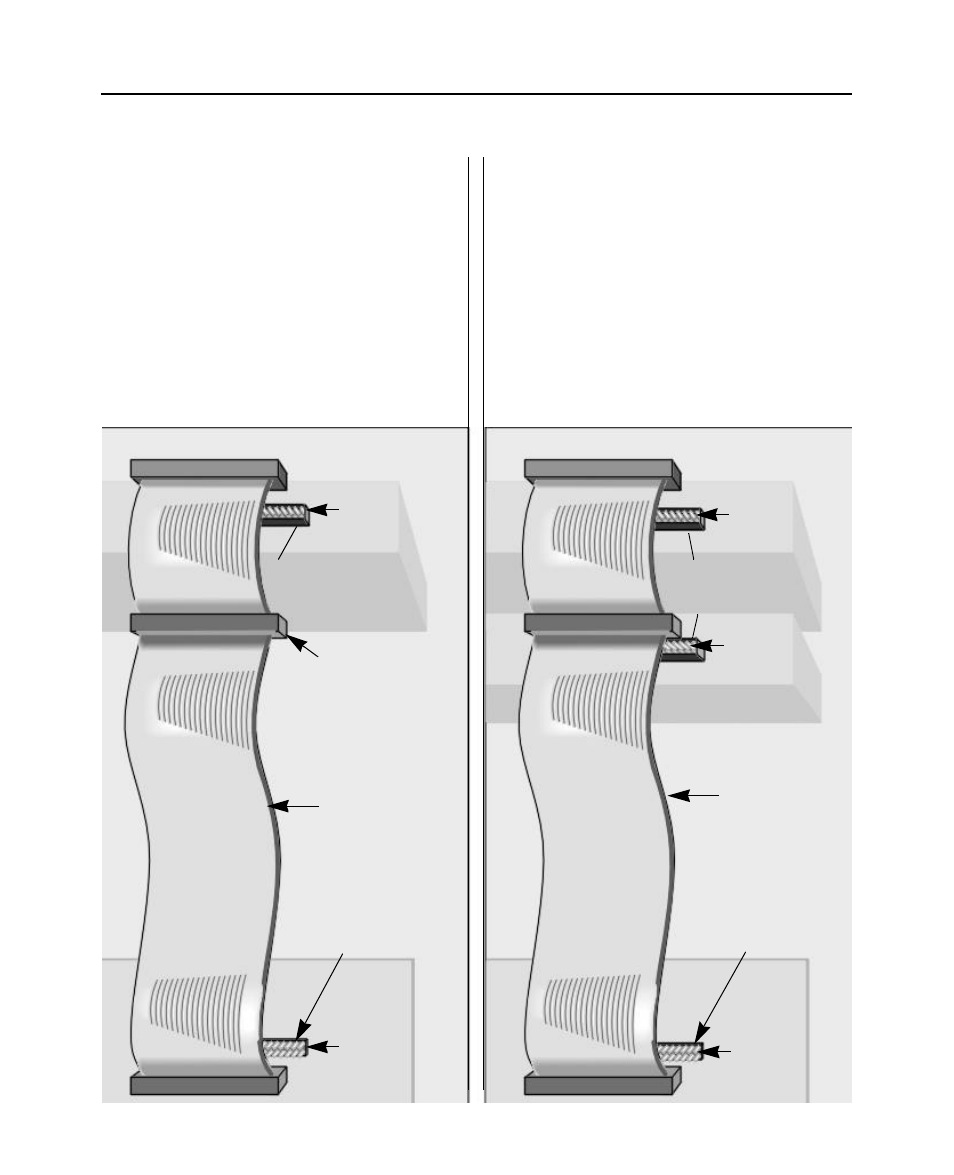

Broche 1
Broche 1
Lecteur
Lecteur
Graveur CD-Writer
Plus (connecteur
de sortie)
Graveur CD-Writer
Plus (connecteur
non utilisé)
Broche 1
Lecteur
Connecteur non utilisé
Bande
colorée
alignée avec
chaque
broche 1
Suivez le
câble de
données relié
aux autres
unités IDE de
votre
ordinateur
pour situer le
contrôleur
IDE.
Contrôleur IDE
situé à l’intérieur de
votre ordinateur
Contrôleur IDE
situé à l’intérieur de
votre ordinateur
Broche 1
Broche 1
Carte mère
Carte mère
Bande
colorée
alignée avec
chaque
broche 1
