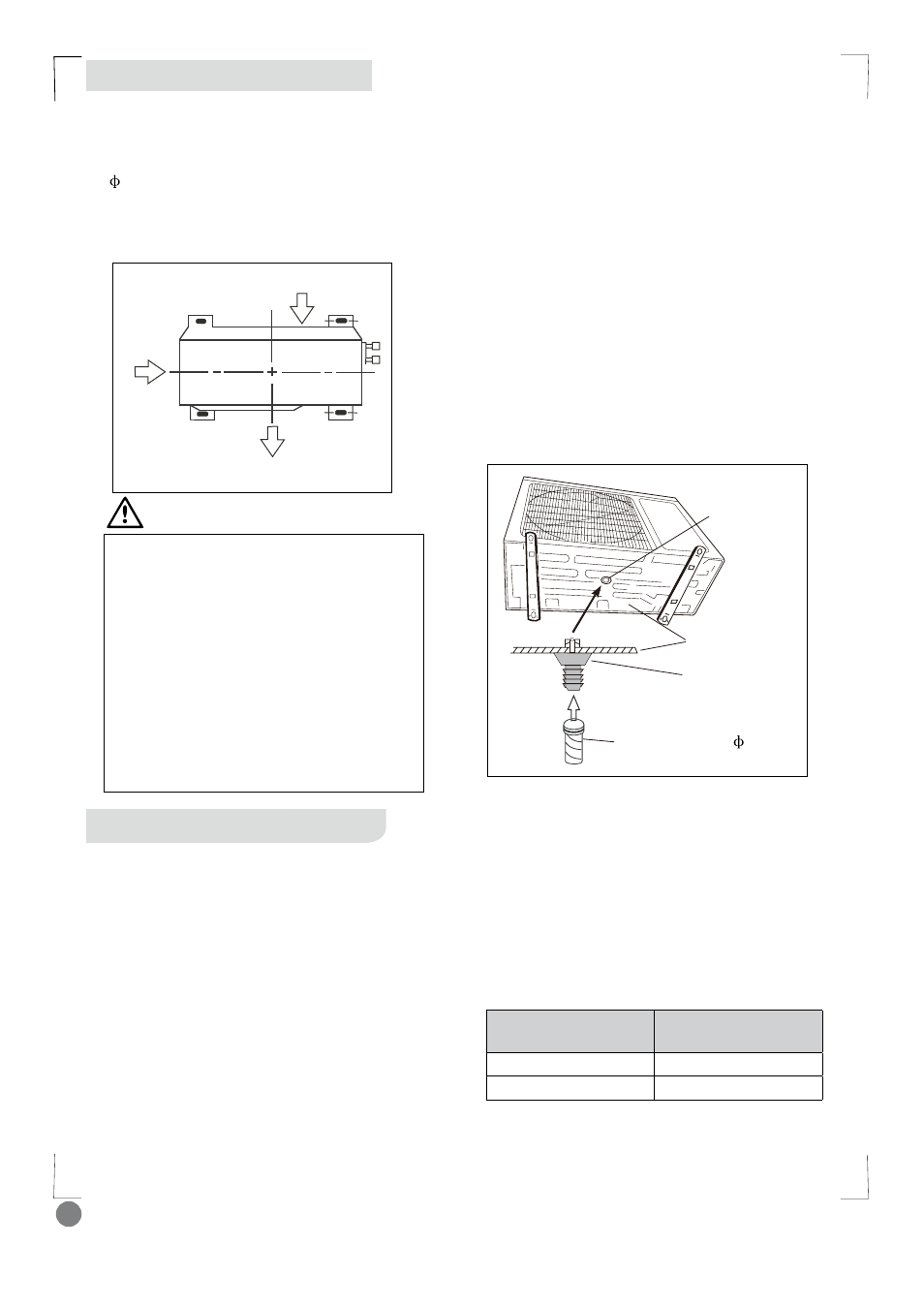

installazione dell’unità esterna
Foro di
scarico
dell'acqua
Connettore
di scarico
Telaio
Tubo flessibile del
diametro interno 16 mm
(non in dotazione)
installazione
Entrata aria
Entrata
aria
Uscita aria
• Nel caso in cui sia necessario ricorrere
a un'installazione sospesa, la staffa
di installazione dovrà essere fissata
secondo le dimensioni dell'immagine
qui sopra.
• La parete su cui verrà installata l'unità
deve essere in pietra oppure dotata
di altri strumenti di rinforzo per tenere
in posizione la staffa. Il fissaggio
della staffa a parete e della staffa al
condizionatore deve essere solido,
fisso e a livello.
• Ancorare l'unità esterna fissando i 4 fori
esistenti alla base con 4 bulloni e dadi di
10 mm saldamente (non in dotazione).
Posizionare l'unità esterna su una superficie
orizzontale in cemento o comunque rigida (mai
direttamente su erba o terra).
Fase 2: scarico esterno della condensa
(solo per modello con pompa di
calore)
• Durante l'operazione di riscaldamento, la
condensa e l'acqua di scongelamento dovrebbe
essere scaricata in modo affidabile tramite il tubo
flessibile di scarico.
• Installare il connettore di scarico esterno nel foro
di scarico dell'acqua sul telaio dell'unità esterna
e fissare il tubo flessibile di scarico al connettore
di modo che l'acqua di scarico formatasi nell'unità
esterna possa essere scaricata.
• Il tubo flessibile di scarico dell'acqua deve essere
collegato.
L'eventuale necessità di collegare altri fori verrà
stabilita dall'installatore in linea con le condizioni
del momento.
• In caso di un tubo flessibile di scarico, l'unità dovrà
essere installata su una base alta più di 3 cm.
Fase 1: Fissaggio dell'unità esterna
Fase 1: installazione della piastra di
fissaggio
1 Posizionare la piastra di fissaggio in orizzontale
sulla parete con cinque o più viti autofilettanti
(tipo ST4 x 25, articolo 3 a pagina 3).
2 Verificare che la piastra di fissaggio sia stata
fissata saldamente per sopportare almeno
60 kg. Nel frattempo, dividere il peso sulle
diverse viti.
3 Se la parete è in mattone, calcestruzzo o simili
praticare nella parete cinque (5) o più fori
da 5 mm nella parete. Inserire dei tasselli di
ancoraggio (articolo 2 a pagina 3) adatti alle viti
di fissaggio.
4 L'uscita del recipiente dell'acqua per l'unità
interna è stata pensata con una struttura di
scarico a due vie. In fase di installazione, l'unità
interna dovrebbe essere leggermente inclinata
verso il recipiente di uscita dell'acqua di modo
che l'acqua del condensatore possa fluire senza
eccessivi problemi.
Montare la piastra di fissaggio e praticare i fori
nella parete in base alla struttura della stessa e in
corrispondenza dei punti di fissaggio sulla piastra.
(le dimensioni sono in mm tranne qualora
diversamente specificato)
Capacità di
raffreddamento (W/h)
Tipo di piastra di
fissaggio
EXM09HV1WI
A
EXM12HV1WI
b
attenzione
